实现障碍体要素的模具结构方案
【摘要】：“障碍体”要素分析法是注塑模结构方案常规分析法中最常见的一种分析方法。在对这类零件进行形体分析时，首先要将注塑件形体中的“障碍体”要素找出来，然后再确定其模具结构方案。头盔上存在着凸台型的“障碍体”，如图3-30a所示。
“障碍体”要素分析法是注塑模结构方案常规分析法中最常见的一种分析方法。在对这类零件进行形体分析时，首先要将注塑件形体中的“障碍体”要素找出来，然后再确定其模具结构方案。
【例3-21】 头盔成形（裱糊）模结构方案分析如图3-30所示，材料：玻璃钢，壁厚：1.5mm。头盔上存在着凸台型的“障碍体”，如图3-30a所示。若不在成型（裱糊）模的结构方案中采用对开模的结构形式，成型后的头盔将无法从模具中取出。
头盔成型（裱糊）模的结构，如图3-30b所示。为了便于头盔的脱模，对开的左、右模板4由两个导套5和导柱6进行定位，再通过4个梯形螺钉3和开口垫圈9、圆柱形螺母8和手柄7连接成为一个整体，如此左、右模板4的装拆就比较方便了。然后，用玻璃钢或凯夫拉布以树脂胶在模腔中进行裱糊。裱糊后，通过活节螺钉1、开口垫圈9、圆柱形螺母8和手柄7与盖板10进行连接，压缩空气可以从进气嘴11进入胶袋12中，对裱糊的头盔产生均匀的压力，同时，还可以将玻璃钢制品中多余的胶液从钻套孔中挤出模腔之外。待裱糊的头盔固化之后，卸开模具便可取出头盔。

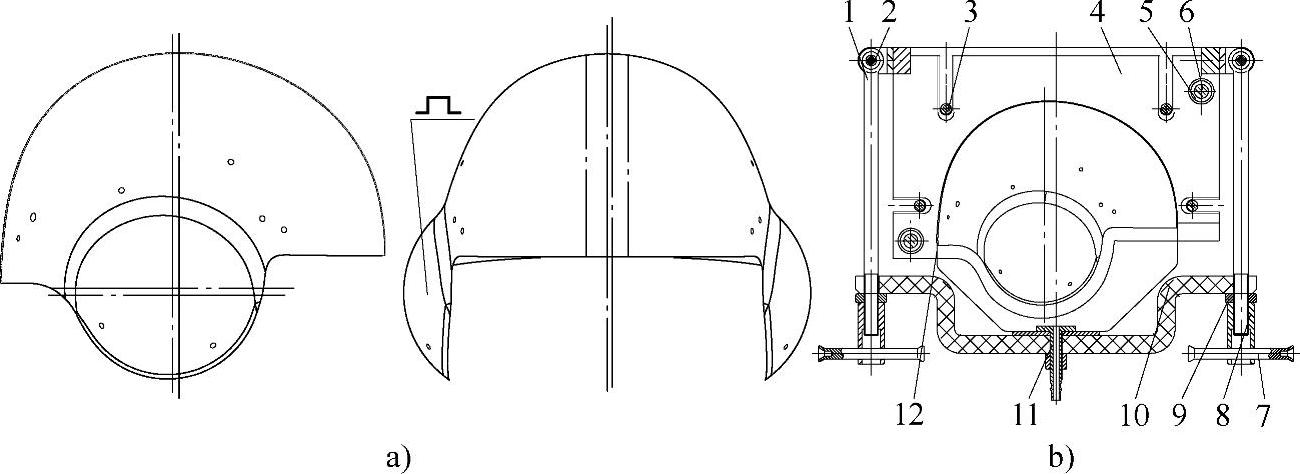

图3-30 头盔成型（裱糊）模结构方案分析 a）头盔零件图 b）头盔成型（裱糊）模
1—活节螺钉 2—圆柱销 3—梯形螺钉 4—左、右模板 5—导套 6—导柱 7—手柄 8—圆柱形螺母 9—开口垫圈 10—盖板 11—进气嘴 12—胶袋
注：
—凸台形式“障碍体”。
