【摘要】：注塑件正面及背面上的“型孔与型槽”及小螺孔的走向若是与开、闭模方向一致，一般采用型芯或螺纹型芯或螺纹嵌件杆来成型。可以利用动模的开、闭模运动，使动模与定模上的型芯或螺纹型芯或螺纹嵌件杆完成“型孔与型槽”及小螺孔的抽芯与复位。注塑件正、反面“型孔与型槽”的成型方法见表3-2。

注塑件正面及背面上的“型孔与型槽”及小螺孔的走向若是与开、闭模方向一致，一般采用型芯或螺纹型芯或螺纹嵌件杆来成型。可以利用动模的开、闭模运动，使动模与定模上的型芯或螺纹型芯或螺纹嵌件杆完成“型孔与型槽”及小螺孔的抽芯与复位。对注塑件中成型螺孔的螺纹型芯或螺纹嵌件杆而言，螺纹型芯或螺纹嵌件杆则需要人工取出。动、定模合模前，完成螺纹型芯或螺纹嵌件杆的安装。

（1）型芯及嵌件杆的成型与抽芯注塑件上“型孔与型槽”的轴线与注塑模开、闭模方向一致时，一般采用型芯来成型注塑件上的型孔与型槽，采用螺纹型芯或螺纹嵌件杆来成型较小的螺孔。“型孔与型槽”，可以是通孔，也可以是盲孔。

（2）斜向“型孔与型槽”的成型与抽芯注塑件正、背面上“型孔与型槽”的轴线与注塑模开闭模方向成一定角度时，可采用斜向抽芯机构进行成型和抽芯。

（3）“型孔与型槽”垂直抽芯机构的抽芯与复位成型注塑件上的大螺孔或影响注塑件斜向脱模的“型孔与型槽”，都可以采用齿轮副（含锥齿轮副）垂直抽芯机构进行抽芯与复位。

（4）“型孔与型槽”的活块成型与抽芯注塑件上较大的圆柱孔及较大的异形孔，可以采用活块成型。孔的轴线可以与注塑模开、闭模方向一致，也可以与注塑模开、闭模方向成一定角度，还可以与注塑模开、闭模方向垂直。注塑件正、反面“型孔与型槽”的成型方法见表3-2。

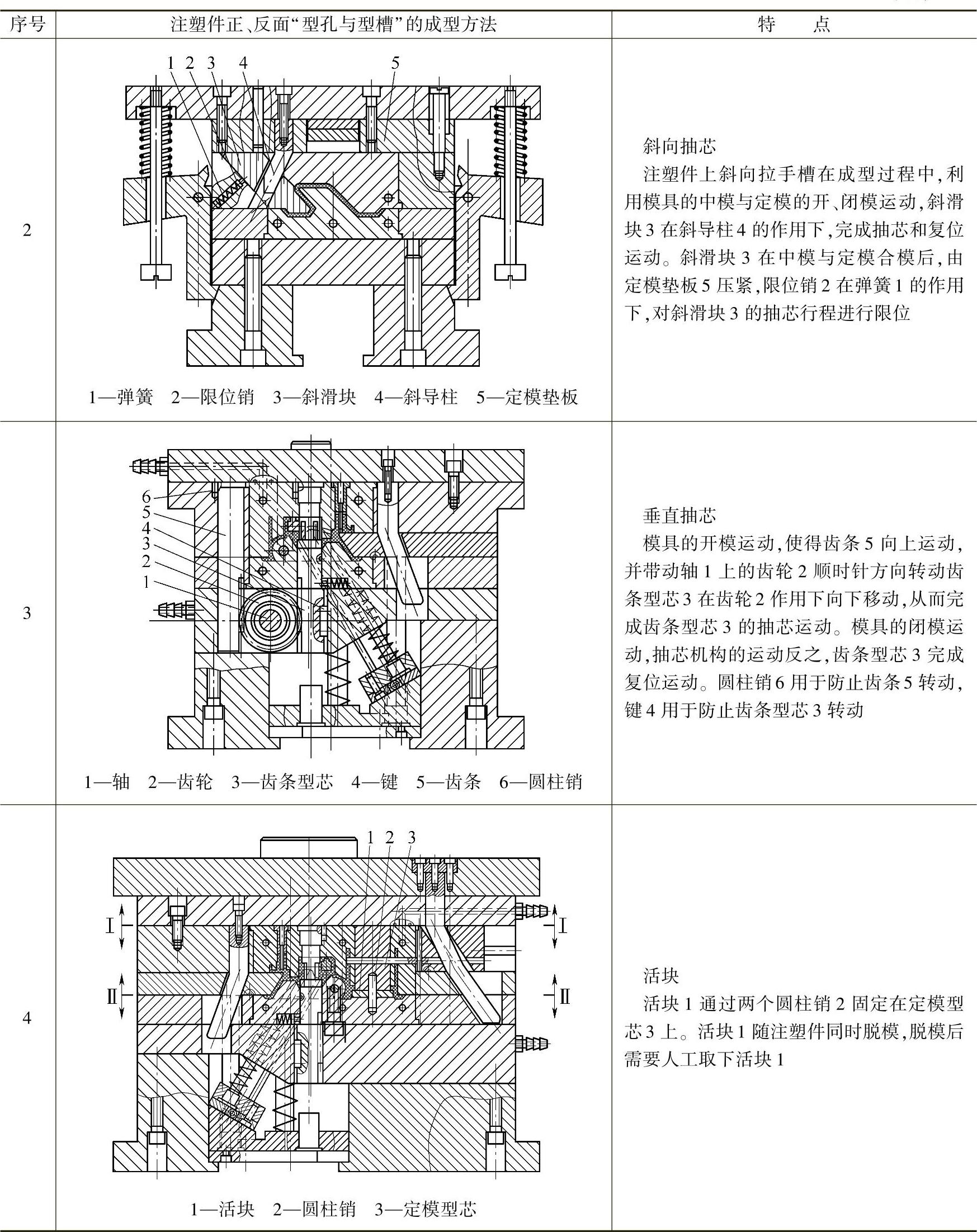

表3-2 注塑件正、反面“型孔与型槽”的成型方法
