镶嵌件避让法是对存在“障碍体”的模具型面,采用镶嵌件的结构来避让注塑件的“障碍体”,可用于模具的开、闭模运动和注塑件脱模运动“障碍体”的避让。具体方法是先将型腔形体的“障碍体”部分,以镶嵌的结构形式移至相对应的模具型面后,再进行注塑件的脱模。
【例3-3】 控制盒如图3-4所示。控制盒两端的圆柱形凸台成为了注塑件成型后脱模的“障碍体”,脱模方向如图3-4的左视图所示。由于在与脱模方向相反的方向上,圆柱形凸台的上方存在着弓形高“障碍体”(图中阴影部分),影响着注塑件的脱模。为了消除其对注塑件脱模的阻碍作用,将本来是在定模型腔中的形体,用镶嵌件的结构移到动模型面上去,这样便可以有效地避让注塑件弓形高“障碍体”对脱模的影响。

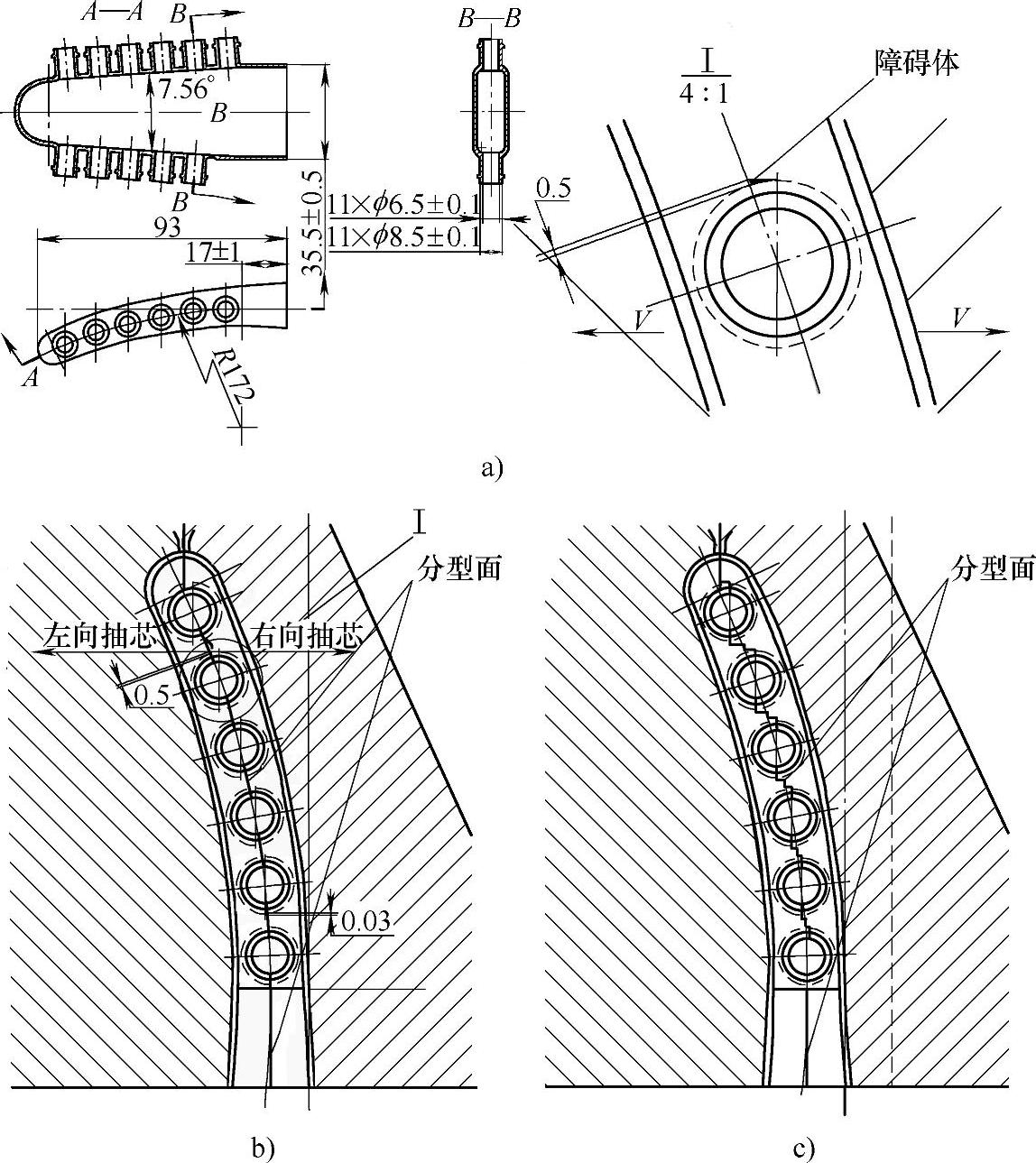

图3-3 “障碍体”影响分流管注塑模分型面的选择
a)分流管 b)以弯舌对称中心弧面为分型面 c)由部分弯舌对称中心弧线及折线组成的复合分型面(https://www.chuimin.cn)
脱模方向与曲面体轴线相垂直的注塑件,大部分都存在着弓形高“障碍体”,在模具结构设计时都应该对其进行避让。
也可以在凸台投影方向的直径处采用局部分型面或在凸台至注塑件分型面处采用斜销滑块抽芯的方法来避让注塑件上的凸台“障碍体”。

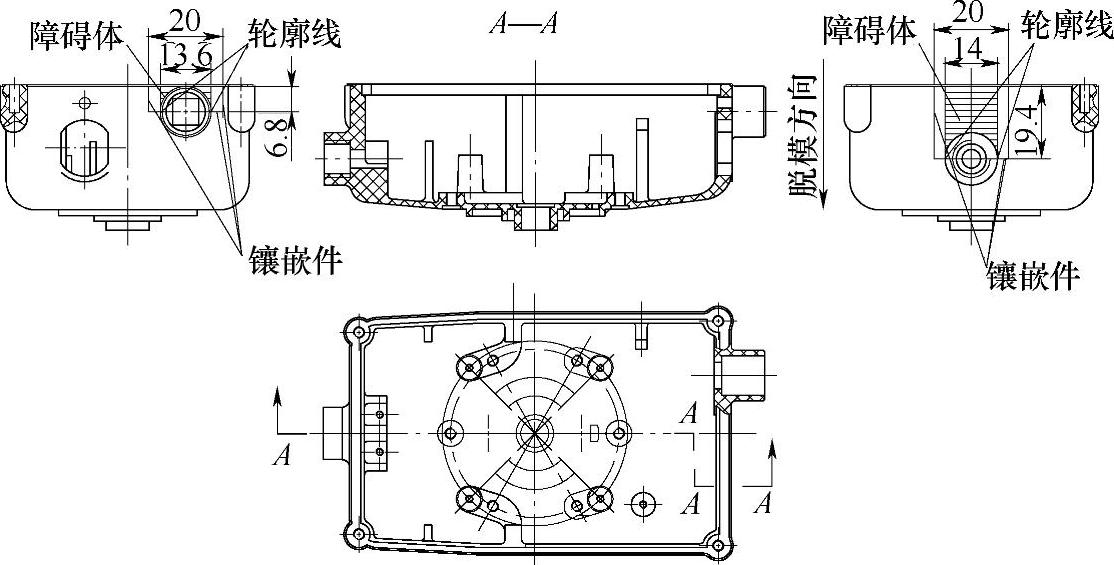

图3-4 控制盒分型面避让弓形高“障碍体”的分析
