模具结构设计时，需要针对注塑件上所存在的“障碍体”要素，严格地对模具的结构方案进行可行性分析与论证，以确保模具结构方案的可行性。故在注塑件结构设计时应尽量做到消除这样的“障碍体”。若确实是注塑件形体功能上的需求，必须有“障碍体”存在，则须充分地考虑“障碍体”对模具结构和加工的影响。此外，为了使注塑件在脱模时能够滞留在有脱模机构型面上的实体，也可称为“障碍体”。......
2023-06-30
形体避让法：注塑件障碍体解决之道
【摘要】：形体避让法是应用注塑件上的形体来避让“障碍体”，而又不会影响到模具机构运动的一种方法。使用最多的是分型面避让法，所选取的分型面必须要绕开注塑件的“障碍体”。这种“障碍体”的高度由下至上逐渐增大，即由0.03mm增至0.5mm。为了避让这种“障碍体”，可采用图3-3c所示的由部分弯舌对称中心弧面与开、闭模方向的折线组成的分型面，这种分型面可以成功避让注塑件的“障碍体”。
形体避让法是应用注塑件上的形体来避让“障碍体”，而又不会影响到模具机构运动的一种方法。使用最多的是分型面避让法，所选取的分型面必须要绕开注塑件的“障碍体”。对平面体来说，所选的分型面只要能绕开“障碍体”就可以了；对曲面体来说有两种方法：一种是选取投影轮廓线的方法，另一种是选取曲面体轮廓线的投影线与平行或垂直于开、闭模方向的切线及其垂线所组成的折线的方法。
【例3-2】 分流管如图3-3a所示。该注塑模取图3-3b所示的弯舌对称中心弧面为分型面时，如图3-3a的局部放大图Ⅰ所示，分型面在左、右抽芯运动方向存在着阻碍左、右滑块移动的“障碍体”。这种“障碍体”的高度由下至上逐渐增大，即由0.03mm增至0.5mm。为了避让这种“障碍体”，可采用图3-3c所示的由部分弯舌对称中心弧面与开、闭模方向的折线组成的分型面，这种分型面可以成功避让注塑件的“障碍体”。

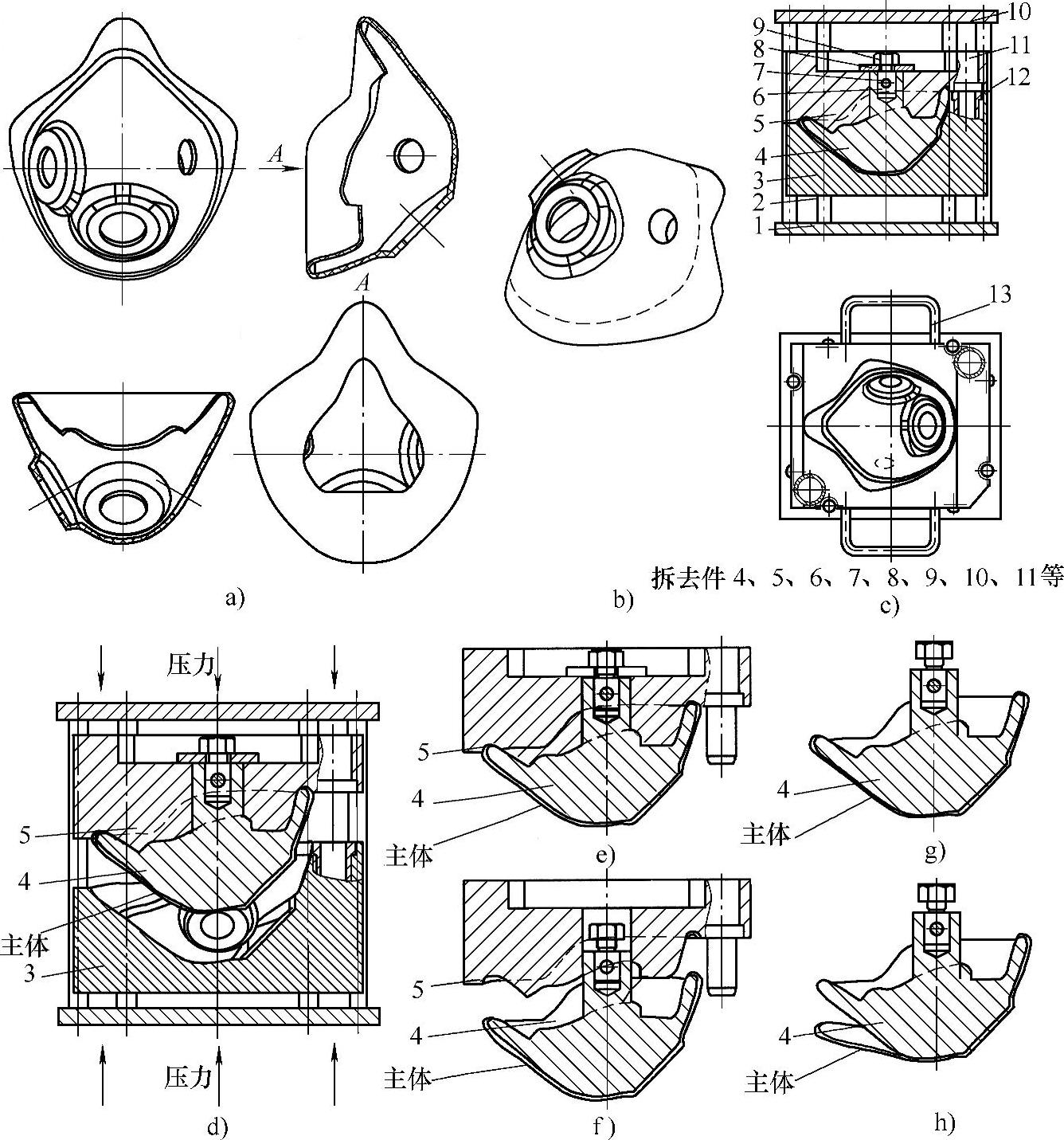

图3-2 “供氧面罩主体”采用活块避让“障碍体”
a）供氧面罩主体二维图 b）供氧面罩主体三维图 c）供氧面罩主体成型模 d）上、下脱模板开模 e）拆去下模及上、下脱模板 f）拆去开口垫圈及从上模退出 g）拆去上模及开口垫圈 h）主体从活块上剥离
1—下脱模板 2—顶杆 3—下模 4—活块 5—上模 6—轴 7—圆柱销 8—开口垫圈 9—六角螺母 10—上脱模板 11—导柱 12—导套 13—提手
