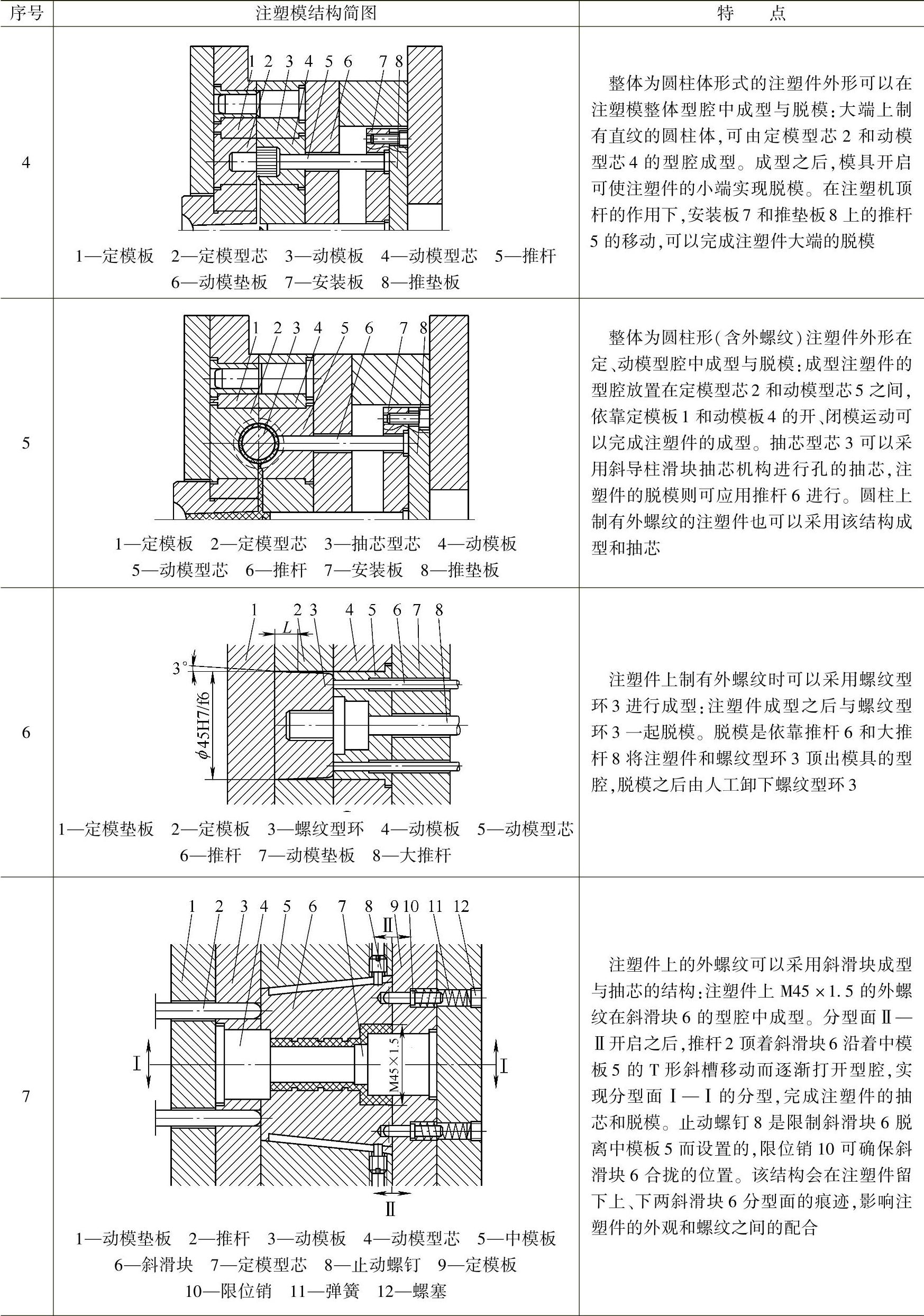

【摘要】：注塑模的结构与注塑件的内、外“形状”要素有关，这些要素主要会影响注塑模型腔和型芯的形状、尺寸、数量以及嵌件形式，模架的形式和大小以及浇注系统的确定。一般情况下，形状较小和抽芯运动少的注塑件，可以采用多数量型腔的模具。根据注塑件的形状、尺寸以及成型的数量，可以确定模架的长、宽和高，进而可以根据尺寸对模具的标准模架进行选择。圆柱形与外螺纹形式的注塑件“形状”要素成型方法见表3-1。

注塑模的结构与注塑件的内、外“形状”要素有关，这些要素主要会影响注塑模型腔和型芯的形状、尺寸、数量以及嵌件形式，模架的形式和大小以及浇注系统的确定。

1.模具型腔与型芯的形状、尺寸及数量的确定

注塑模型腔和型芯的形状与注塑件的形状相同，注塑模型腔和型芯的尺寸，只是比注塑件的尺寸增加了塑料的收缩量。

收缩量A=注塑件尺寸L×塑料收缩率s

模具型腔尺寸D_M=注塑件外形尺寸L+收缩量A

模具型芯尺寸d_M=注塑件内形尺寸l+收缩量A

注塑模型腔的数量除了要根据注塑件的批量和精度决定外，还会受注塑件形状和大小的影响。一般情况下，形状较小和抽芯运动少的注塑件，可以采用多数量型腔的模具。反之，采用单型腔或两型腔的模具。

2.模具的模架形式与大小的确定

注塑模型腔的深度取决于注塑件需要脱模的高度，这样便可以确定推杆、推管和推件板的脱模行程。根据注塑件的形状、尺寸以及成型的数量，可以确定模架的长、宽和高，进而可以根据尺寸对模具的标准模架进行选择。同时，可以根据注塑件的形状，确定模架是采用二模板的形式，还是三模板的形式。

3.注塑模浇注系统的确定

注塑件的形状不同，所采用浇口的形式、尺寸和位置不同，主流道和分流道及冷料穴的设计也不同。根据多年的实践经验，注塑件的形状与浇口的形式、尺寸和位置必须相匹配，否则，注塑件上将会产生诸多的缺陷。

浇口形式的选择原则见7.4.1节。
