注塑件塑料配方分析实例
【摘要】：在对注塑件进行形体分析时，一定要找出注塑件的“塑料”要素。 行李箱锁主体部件“塑料”要素分析图如图2-31所示。注塑件的“塑料”要素是影响模具温控系统设置的因素，什么样的模具需要设置加温装置，什么样的模具需要设置冷却装置，这些完全取决于塑料品种。图2-32 转换开关大、小件“塑料”要素分析图 a）小件 b）大件注：L—“塑料”。
“塑料”要素是模具温控系统设计考虑的主要因素，而模具温控系统又是影响塑料熔体流动的因素，也是导致注塑件产生缺陷的因素。在对注塑件进行形体分析时，一定要找出注塑件的“塑料”要素。当主流道的长度超过60mm，由于塑料熔体料流与模具的低温流道接触距离过长时，熔体温降会过大，从而导致熔体的流动性降低，同时会造成注塑件产生各种缺陷。为了避免注塑件各种缺陷的产生，应采用热流道或热延长喷嘴等措施。
【例2-26】 行李箱锁主体部件“塑料”要素分析图如图2-31所示。材料：30%玻璃纤维增强聚酰胺6（黑色）QYSS08-92，收缩率：1%。

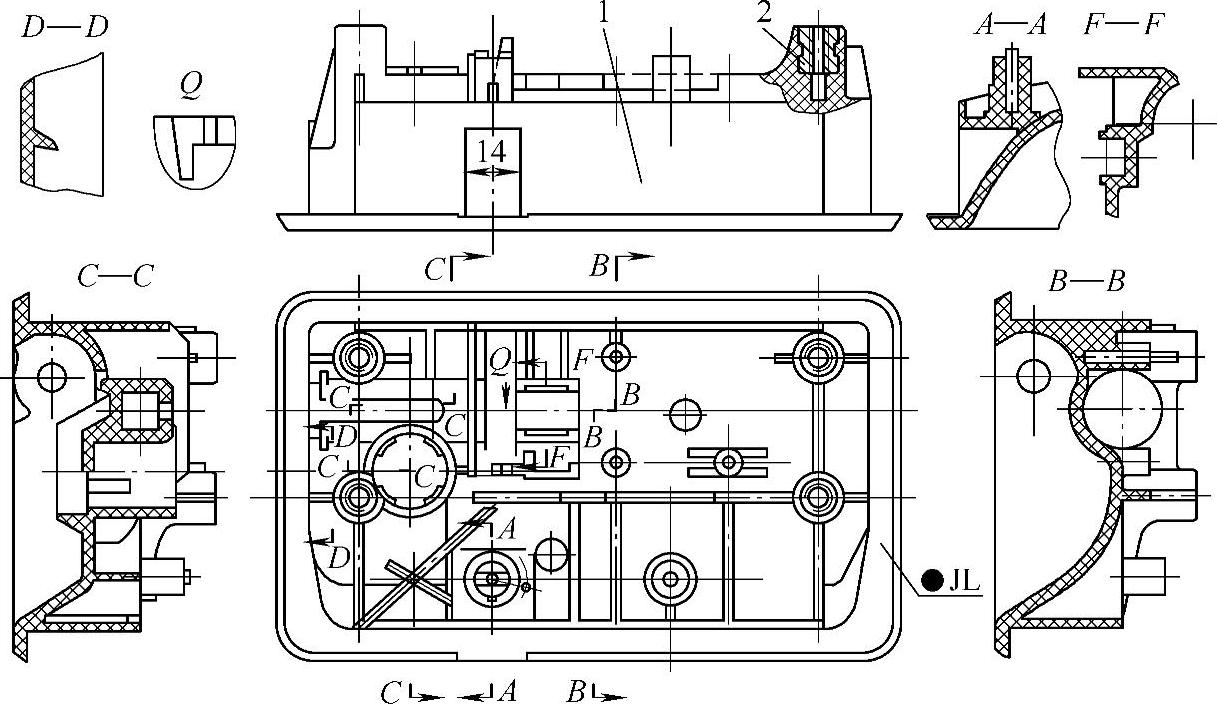

图2-31 行李箱锁主体部件“塑料”要素分析图 1—行李箱锁主体部件 2—圆螺母
注：
JL—“塑料”。
【例2-27】 转换开关大、小件“塑料”要素分析图如图2-32所示。材料：30%微珠玻璃聚碳酸酯（黑色、亚光），收缩率：0.3%～0.4%。注塑件形体分析时应提取“塑料”要素，但只需将塑料材料品种找出即可。注塑件的“塑料”要素是影响模具温控系统设置的因素，什么样的模具需要设置加温装置，什么样的模具需要设置冷却装置，这些完全取决于塑料品种。模具温控系统设置是否得当将会直接影响到注塑件成型加工的质量。
图2-32 转换开关大、小件“塑料”要素分析图 a）小件 b）大件
注：
L—“塑料”。
