注塑件外观分析实例
【摘要】：故注塑件在进行形体分析时的“外观”要素，是模具结构方案分析时不能遗漏的因素，而在确定模具结构方案时更需要有处置注塑件“外观”要素的措施。标注有注塑件形体分析“外观”要素的表面为正面，也就是说正面不允许有镶接、浇口和注塑件脱模的痕迹。 圆筒“外观”要素分析图如图2-27所示。可见模具的结构会因成型加工缺陷痕迹的存在和注塑件“外观”要素的要求，而有不同的方案。
家电、通信、办公用品等人们日常生活用品中的塑料件，对注塑件外观的美观性要求特别高，在这些注塑件的敏感表面上是不允许存在任何模具结构成型痕迹的。故注塑件在进行形体分析时的“外观”要素，是模具结构方案分析时不能遗漏的因素，而在确定模具结构方案时更需要有处置注塑件“外观”要素的措施。
【例2-21】 司机门锁主体部件“外观”要素分析图如图2-26所示。材料：30%玻璃纤维增强聚酰胺6（黑色）QYSS08-92，收缩率：1%。标注有注塑件形体分析“外观”要素的表面为正面，也就是说正面不允许有镶接、浇口和注塑件脱模的痕迹。而司机门锁主体中的拉手槽也不允许有槽抽芯的痕迹，拉手槽若存在着抽芯的痕迹，手接触到后会产生极其不舒服的感觉。
注塑件的形体分析，只要提取出注塑件的“外观”要求就可以了。至于采取何种模具结构的方案，可以放在模具结构方案的可行性分析中再去解决。也就是说，模具结构方案可行性分析的任务，就是要模具设计者找出一些能保证注塑件形体分析要求的措施。只要提出对模具结构方案的要求是合理的，且又是影响模具方案的“六要素”之一，就一定能找到相应的措施来满足注塑件形体分析的要求。

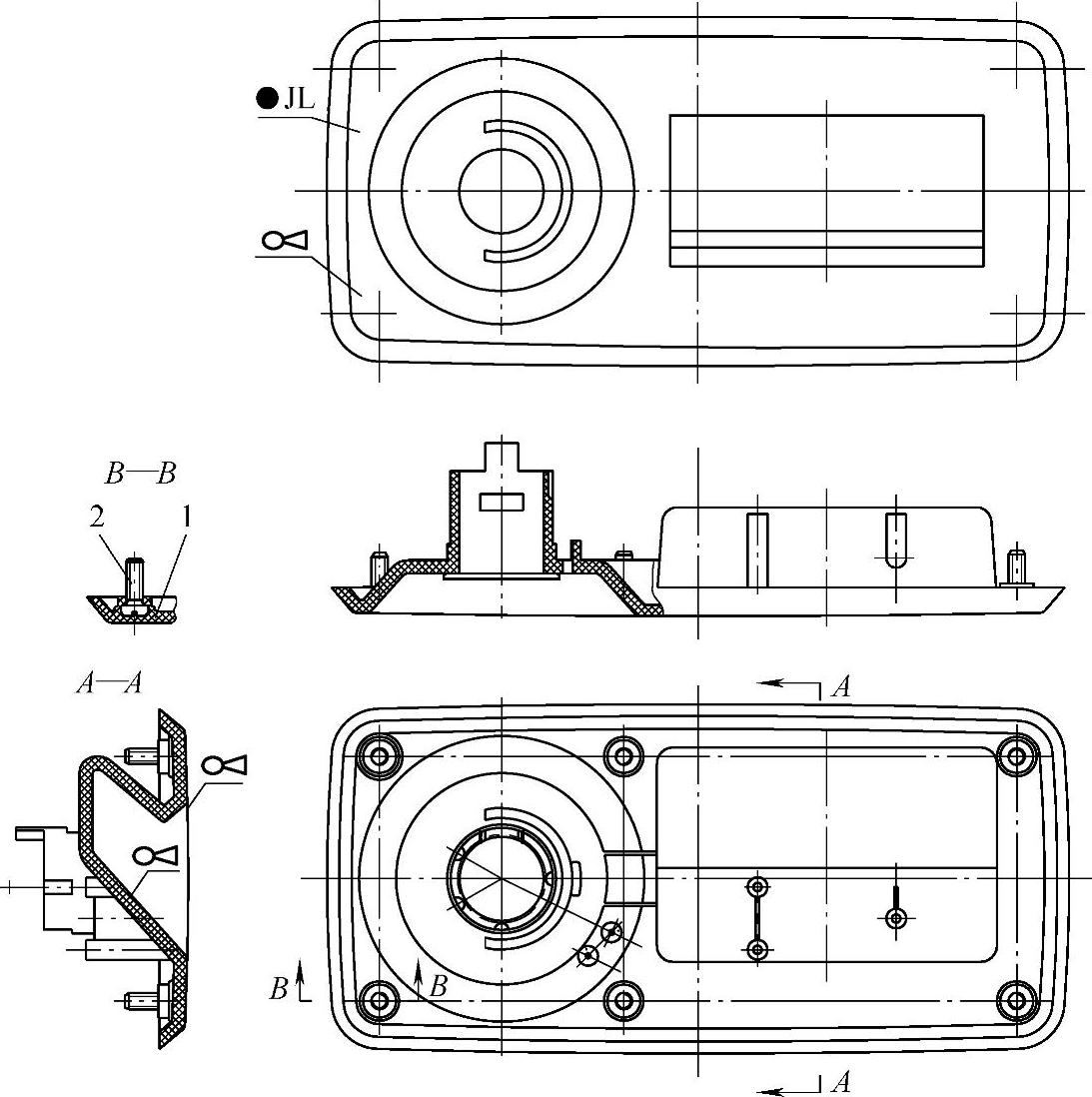

图2-26 司机门锁主体部件的“外观”要素分析图 1—司机门锁主体部件 2—圆螺母
注：
JL—“塑料”；
—“外观”。
【例2-22】 圆筒“外观”要素分析图如图2-27所示。该注塑件有“外观”的要求，即要求注塑件外表面上不能存在分型面的痕迹，也不能有注塑件脱模的痕迹。因注塑件的高度为40mm，而壁厚仅为1.5mm，属于薄壁注塑件。薄壁注塑件成型时最容易产生壁厚不均匀的现象，也就是易产生壁厚“错位”的现象，也容易产生“变形”的问题。因此，对于该注塑模来讲，就是要解决“外观”“错位”和“变形”的问题。注塑件的形体分析，就是要善于找出注塑件上能够影响注塑模结构方案的“六要素”。
【例2-23】 溢流管的“外观”要素分析图如图2-28所示。材料：聚氨酯弹性体，收缩率：1.8%。由于溢流管是装在胶囊之内，若溢流管存在着模具结构痕迹，摆动的溢流管会磨破胶囊。故溢流管表面应该有外观要求。

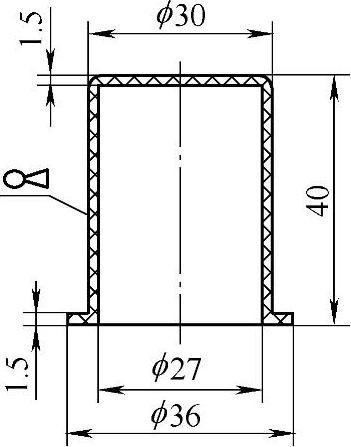

图2-27 圆筒的“外观”要素分析图
注：
—“外观”。

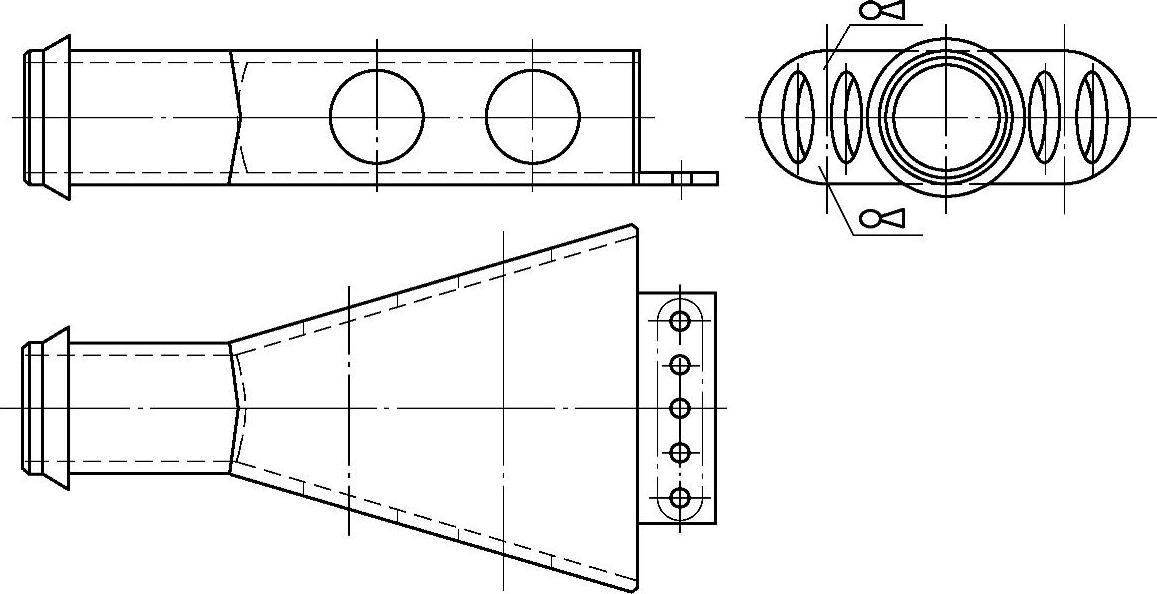

图2-28 溢流管的“外观”要素分析图
注：
—“外观”。
形体分析之一：因注塑件壁厚为1.5mm，若推杆设置在注塑件外表面范围内，注塑件表面上将会出现推杆顶出的凹痕。因此，注塑件不能出现推杆脱模的痕迹。
形体分析之二：为了满足注塑件外观的要求，注塑件的敏感部位上不能有抽芯和脱模的痕迹存在。
【例2-24】 分流管的“外观”要素分析图如图2-29所示。分流管是装在某种服装中的，若分流管存在着模具结构痕迹，分流管在服装中不断的摆动会磨破服装，分流管必须有“外观”的要求。
形体分析之一：由于注塑件的壁厚仅1mm，属于薄壁注塑件。要求注塑件不能产生变形和壁厚不均匀的现象，即不能出现变形和错位的缺陷。

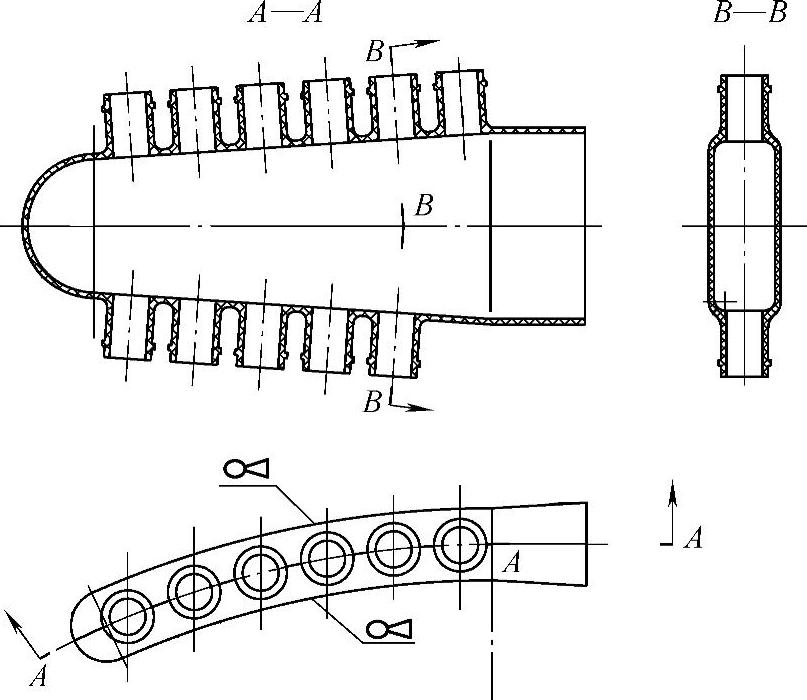

图2-29 分流管的“外观”要素分析图
注：
—“外观”。
形体分析之二：因为分流管是安装在某种服装腰部两侧的零件，若分流管的外表面存留有模具结构的成型痕迹，分流管会与服装织物发生摩擦，时间长了就会将服装磨破。在这种情况之下，要求注塑件外表面上不能出现抽芯和脱模的痕迹。
【例2-25】 外开手柄“缺陷”要素分析图如图2-30所示。外开手柄在注塑模中有两种位置，当处于图2-30a所示的位置时，熔体由下方的点浇口自下而上逆向紊流失稳填充，注塑件会产生流痕、缩痕、填充不足、银纹和明显的熔接痕等缺陷。当然若采用气辅式注射填充，这些缺陷痕迹将不会存在，但一是需要有气辅式注射设备，二是会增加成本。
若不采用气辅式注射成型，为了消除上述缺陷痕迹，可以采用图2-30b所示的位置进行模具的设计，熔体由两边上方的点浇口自上而下顺势稳流填充，流痕、缩痕、填充不足和银纹缺陷痕迹将不会存在，熔接痕也会因熔体由两处点浇口进行填充，熔体填充距离的缩短而变得不明显。
由于手要经常握拿外开手柄，不管外开手柄在注塑模中是哪一种摆放位置，外开手柄上不允许有模具结构痕迹的存在。外开手柄两种摆放位置就会有两种对应的模具结构，当处于图2-30a所示的位置时，模具应该是动模脱模，模具结构自然简单。当处于图2-30b所示的位置时，模具应该是定模脱模，模具结构复杂。但是为了注塑件产品的质量，需要选用复杂的模具结构。可见模具的结构会因成型加工缺陷痕迹的存在和注塑件“外观”要素的要求，而有不同的方案。
图2-30 外开手柄的“缺陷”要素分析图
a）外开手柄在模具中的位置之一 b）外开手柄在模具中的位置之二
