活动情境
任务要求
理解键的功能,会正确安装齿轮与轴;掌握键的分类和标准;能校核普通平键的强度。
任务引领
通过观察与讨论回答以下问题:
1.轴在转动的过程中,键起什么作用?
2.轴上各处所用键的形状有什么特征?为什么?
归纳总结
4.2.1 键联接
通过实践可发现,当有键时,轴与齿轮可一起转动,而当把键撤掉后,轴与齿轮之间会产生相对滑动。这时,轴与齿轮互不固定,不能传递力矩,即键可实现轴上零件与轴之间的周向固定并传递转矩,有的兼作轴上零件的轴向固定,还有的在轴上零件沿轴向移动时,起导向作用。通过操作还可发现,键联接结构简单、装拆方便。
1)键联接的类型和应用
键已标准化,按照结构特点和工作原理,键联接可分为平键联接(见图4.13)、半圆键联接(见图4.14)、楔键联接和切向键联接等。
(1)平键联接
如图4.13所示为普通平键联接的结构。键的两侧面靠键与键槽侧面的挤压传递运动和转矩,键的顶面为非工作面,与轮毂键槽表面留有间隙。因此,这种联接只能用于轴上零件的周向固定。平键联接结构简单,装拆方便,对中性好,故应用广泛。
图4.13 平键联接
图4.14 半圆键联接
平键按用途可分为普通平键、导向平键和滑键。
①普通平键用于静联接。
按其端部形状不同,可分为圆头(A型)、方头(B型)和单圆头(C型)3种,如图4.15所示。采用圆头平键时,轴上的键槽用指状铣刀加工而成,键在槽中固定较好,但键槽两端的应力集中较大;方头平键的键槽由盘铣刀加工而成,轴的应力集中较小。单圆头平键主要用于轴端。
图4.15 普通平键
②导向平键和滑键。
当轮毂在轴上需沿轴向移动而构成动联接时,可采用导向平键或滑键。如图4.16所示的导向平键常用螺钉固定在轴上的键槽中,而轮毂可沿键作轴向滑动,如变速箱中的滑移齿轮等。
当被联接件的滑移距离较大时,宜采用滑键,如图4.17所示。滑键固定在轮毂上,与轮毂同时在轴上的键槽中作轴向滑移,如车床中光杆与溜板箱中零件的联接。

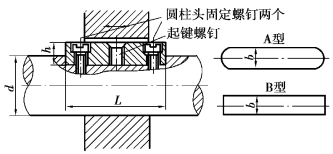

图4.16 导向平键
图4.17 滑键
(2)半圆键联接
如图4.14所示为半圆键联接。其工作面也是键的两侧面。轴槽呈半圆形,键能在轴槽内自由摆动,以适应轴线偏转引起的位置变化,装拆方便。但轴上的键槽较深,对轴的强度削弱较大,故一般用于轻载,尤其适用于锥形轴端部。
(3)楔键联接
楔键其上下表面为工作面,两侧面与轮毂槽侧有间隙。键的上表面和与之相配合的轮毂键槽底部表面,均具有1∶100的斜度,装配时将键打入轴与轴上零件之间的键槽内,使工作面上产生很大的挤压力。工作时,靠接触面之间的摩擦力来传递转矩。
楔键联接的对中性差,当受到冲击或载荷作用时,容易造成联接的松动。因此,楔键仅适用于要求不高、转速较低的场合,如农业机械和建筑机械中。

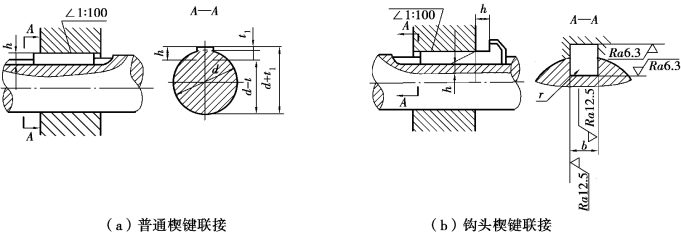

图4.18 楔键联接
楔键分为普通楔键(见图4.18(a))和钩头楔键(见图4.18(b))。为便于拆卸,楔键最好用于轴端,钩头楔键应加装安全罩。
(4)切向键联接
切向键有两个斜度为1∶100的楔键组成,如图4.19所示。装配时,把一对楔键分别从轮毂的两端打入,其斜面相互贴合,共同楔紧在轮毂之间。切向键的上下两面是工作面,工作时依靠其与轴和轮毂的挤压传递转矩。一对切向键只能传递单向转矩,而需传递双向转矩时,必须用两队切向键,且按120°~135°分布,切向键传递转矩较大,但对中性差,对轴的削弱较大,常用于对中性要求不高的重型机械中。

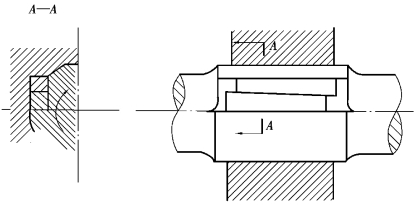

图4.19 切向键联接
2)平键联接的选择和强度校核
键是标准件,通常用中碳钢Q235,45钢制造。平键联接的类型应根据联接特点使用要求和工作条件选定。
(1)尺寸选择
平键的主要尺寸为宽度b,高度h和长度L。平键的b×h按轴的直径d由标准中选定,见表4.5。其中,其长度L略短于轮毂长,一般L=L1-(5~10),从标准中选取。
(2)强度校核
对构成静联接的普通平键联接,其主要失效形式是工作面的压溃,通常只按工作面上的挤压应力进行强度校核计算。对构成动联接的导向平键和滑键联接,其主要失效形式是工作面的过度磨损,通常只作耐磨性计算。
静联接
动联接
式中 T——传递的转矩,N·mm;
d——轴的直径,mm;
h——键的高度,mm。键与轮毂的有效接触高度可近似计为0.5h;
l——键与轮毂的接触长度,对双圆头(A型)键,l=L-b;对方头(B型)键,l=L;对单圆头(C型)键,l=L-0.5b;
[σp]——键联接中较弱零件(一般为轮毂)的许用挤压应力,其值见表4.6。
[p]——键联接中较弱零件(一般为轮毂)的许用压强,其值见表4.6。
表4.5 平键联接和键槽的尺寸(GB/T1095—2003,GB/T1096—2003)/mm

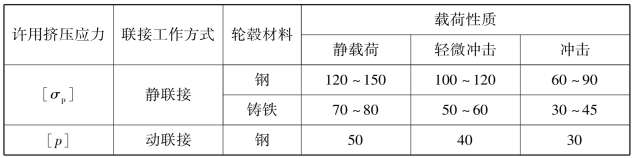

表4.6 键联接的许用挤压应力[σp]/MPa
(3)验算强度不够时采取的措施
平键联接如验算强度不够时,可采取以下措施:
①适当增加键和轮毂的长度。当键的长度一般不应超过2.5d,否则挤压应力沿键的长度方向分布将很不均匀。
②在轴上相隔180°配置两个普通平键。但强度验算时,只按1.5个平键计算。
例4.2 如图4.20所示,某钢制输出轴与铸铁齿轮采用键联接,已知装齿轮处轴的直径d=45mm,齿轮轮毂长L1=80mm,该轴传递的转矩T=240kN·mm,载荷有轻微冲击,试选用该键联接。
解 (1)选择键联接的类型
为了保证齿轮传动啮合良好,要求轴毂对中性好,故选用A型普通平键联接。
(2)选择键的主要尺寸
按轴径d=45mm,由表4.5查得键宽b=14mm,键高h=9mm,键长L=80-(5~10)=(75~70)mm,取 L=70mm。故标记为
键 14×70 GB/T1096—2003
(3)校核键联接强度
由表4.6查得铸铁材料[σp]=50~60MPa,由式(4.11)计算键联接的挤压强度为
图4.20 键联接
因此,所选键联接强度足够。
(4)标注键联接公差
轴、毂公差的标注如图4.21所示。
4.2.2 花键联接
花键联接由内花键和外花键组成。工作时,靠键齿的侧面互相挤压传递转矩。在轴上加工出多个键齿,称为外花键;在轮毂内孔上加工出多个键槽,称为内花键,如图4.22所示。花键联接的优点是:键齿数多,承载能力强;键槽较浅,应力集中小,对轴和轮毂的强度削弱也小;键齿均布,受力均匀;轴上零件与轴的对中性好;导向性好。花键联接的缺点是需专门设备加工,成本较高。因此,花键联接用于载荷较大和定心精度要求高的动联接或静联接。

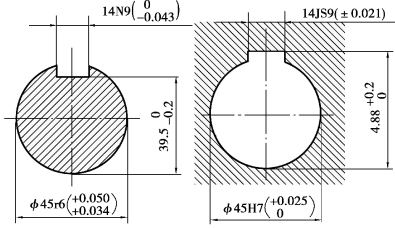

图4.21 轴、毂公差的标注
图4.22 花键联接
图4.23 矩形花键联接
外花键可用成形铣刀或滚刀加工;内花键可拉削或插削而成。有时,为了增加花键表面的硬度以减少磨损,内外花键还要经过热处理及磨削加工。
花键联接已标准化,按齿形的不同,可分为矩形花键和渐开线花键。
1)矩形花键
如图4.23所示,矩形花键的齿廓为直线,齿的宽度为b,外径为D,内径为d,齿数为z,标记为
z-D×d×b GB/T1144—2001
按键数和键高的不同,矩形花键分轻、中两个系列。对载荷较轻的静联接,可选用轻系列;对载荷较大的静联接或动联接,可选用中系列。
矩形花键联接通常采用小径定心,这种方式可采用热处理后磨内花键孔的工艺,从而提高定心精度,并在单件生产或花键孔直径较大时避免使用拉刀,以降低制造成本。
图4.24 渐开线花键联接
2)渐开线花键
如图4.24所示,渐开线花键的齿廓为渐开线,工作时齿面上有径向力,起自动定心作用,使各齿均匀承载,强度高。渐开线花键可用齿轮加工设备制造,工艺性好,加工精度高,互换性好。因此,渐开线花键联接常用于传递载荷较大、轴径较大、大批量及重要的场合。
渐开线花键的标准压力角有30°和45°两种。前者用于重载和尺寸较大的联接,后者用于轻载和小直径的静联接,特别适用于薄壁零件的联接。
4.2.3 销联接
销是一种常用的联接。根据销联接的用途,销可分为联接销、定位销、安全销等。联接销主要用于零件之间的联接,并且可传递不大的载荷或转矩(见图4.25);定位销主要用于固定机器或部件上零件的相对位置,通常用圆锥销作定位销(见图4.26);安全销主要用作安全装置中的剪切元件,起过载保护作用(见图4.27)。
按照销的形状,销可分为圆柱销、圆锥销和开口销等。圆柱销利用微小过盈固定在铰制孔中,可承受不大的载荷。如果多次拆装,过盈量减小,将会降低联接的紧密性和定位的精确性。普通圆柱销有A,B,C,D4种配合型号,以满足不同的使用要求。
圆锥销具有1∶50的锥度,安装方便,定位可靠,多次装拆对定位精度的影响较小,应用较为广泛。它有A,B两种型号,A型精度高。圆锥销的上端和尾部可根据使用要求不同,制造出不同的形状,圆锥销的小头直径为标准值。开口销是标准件,常用于联接的防松,它具有结构简单、装拆方便等特点。
图4.25 联接销
图4.26 定位销
图4.27 安全销
自测题
一、判断题
1.键联接的主要用途是使轴与轮毂之间有确定的相对运动。( )
2.平键中,导向平键联接适用于轮毂滑移距离不大的场合,滑键联接适用于轮毂滑移距较大的场合。( )
3.设计键联接时,键的截面尺寸通常根据传递转矩的大小来确定。( )
4.由于花键联接较平键联接的承载能力强,因此,花键联接主要用于载荷较大的场合。( )
5.普通平键的工作表面是键的两侧面。( )
二、选择题
1.普通平键联接的主要失效形式是( )。
A.工作面疲劳点蚀 B.工作面挤压破坏 C.压缩破裂
2.在轴的顶部加工C型键槽,一般常( )。
A.用盘铣刀铣削 B.在插床上用插刀加工 C.用端铣刀铣削
3.平键联接的主要优点是( )。
A.对中性好 B.强度高 C.不易磨损
4.不能经常装拆的销是( )。
A.开口销 B.圆锥销 C.圆柱销
三、综合题
1.如图4.28所示的轴头安装钢制直齿圆柱齿轮,工作时有轻微冲击,试确定键的尺寸及传递的最大转矩。
图4.28 键联接
2.查手册确定下列各螺纹联接的主要尺寸,并按1∶1比例画出各自的装配图:
(1)用M16六角头螺栓联接两块厚度各为28mm的钢板(加弹簧垫圈);
(2)用M16双头螺柱联接厚度30mm的钢板和另一较厚的铸铁零件。
