碱性药芯焊丝熔滴排斥对电弧稳定性的影响

2023-06-30 理论教育版权反馈

【摘要】：众所周知，任何焊接材料的电弧稳定性与焊接材料成分中稳弧成分有关，这是碱性药芯焊丝的电弧稳定性不及钛型药芯焊丝的重要原因之一，但应该特别指出的是，焊接时熔滴行为对电弧稳定起着更重要的作用。在一个过渡周期内熔滴和电弧如此频繁剧烈地活动，对电弧的稳定性造成很大的影响。图7-25 碱性药芯焊丝大熔滴过渡对电弧稳定性的影响（二）样品名称：LIN-1碱性药芯焊丝，φ1.4mm；设置焊接参数：25V/45dm/min，直流反接；保护气体：80%Ar+20%CO2；拍摄速度：1200f/s。

众所周知，任何焊接材料的电弧稳定性与焊接材料成分中稳弧成分有关，这是碱性药芯焊丝的电弧稳定性不及钛型药芯焊丝的重要原因之一，但应该特别指出的是，焊接时熔滴行为对电弧稳定起着更重要的作用。研究表明在焊接时大熔滴行为增大了电弧的活性，更严重地影响电弧的稳定性。图7-24所示为表现电弧活动性的实例。从图中第1～5帧照片看出弧根在焊丝和熔滴的底部，第6～7帧照片电弧运动到画面的左侧，而在8～12帧照片看到电弧升高到焊丝的侧面，电弧在焊丝与尚未完全进入熔池的熔滴之间燃烧，熔滴的偏斜使电弧偏离中心位置。熔滴的激烈运动带动电弧做相应偏摆，这无疑破坏了电弧的稳定性。

图7-25为LIN-1碱性药芯焊丝样品在小参数下表现其电弧行为的高速摄影照片，由图看到第1～5帧照片电弧处于中心位置，而第13、49帧照片电弧向左偏斜，第57～69帧照片电弧移到熔滴的表面，位置处在正前方，随后又随着熔滴的长大，弧根移到熔滴的底部（第88、90帧照片），从第91帧照片看到在焊丝与熔滴的连接处发生了电爆炸，第91～93帧照片清楚地显示了爆炸的过程，与此同时电弧突然上移到焊丝与熔滴之间并明显向右偏斜，电弧在熔滴与焊丝端部之间燃烧，其中心向右偏离（第93～99帧照片），至第101帧照片电弧恢复中心位置。这幅图只选取了20帧照片，但涵盖了第1～101帧共101帧照片，表现了一个熔滴过渡过程中的电弧活动情况，时间跨度约84ms。在一个过渡周期内熔滴和电弧如此频繁剧烈地活动，对电弧的稳定性造成很大的影响。

以上的案例说明，该样品在本试验的条件下不会得到稳定的电弧过程，显然该样品不适合在小的焊接参数下施焊使用。

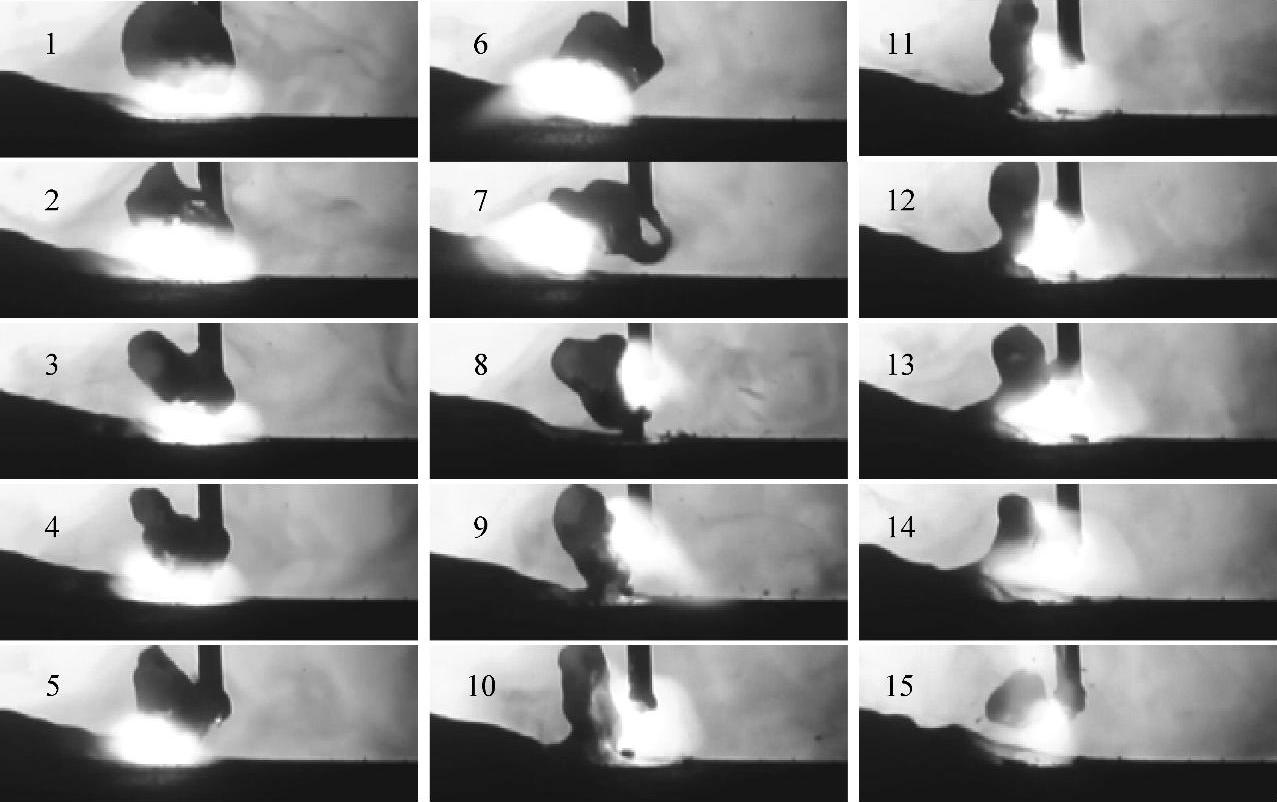

图7-24 碱性药芯焊丝大熔滴过渡对电弧稳定性的影响（一）

样品名称：DQ-A1碱性药芯焊丝，φ1.2mm；设置焊接参数：23V/55dm/min，直流反接；保护气体：80%Ar+20%CO₂；拍摄速度：1200f/s。

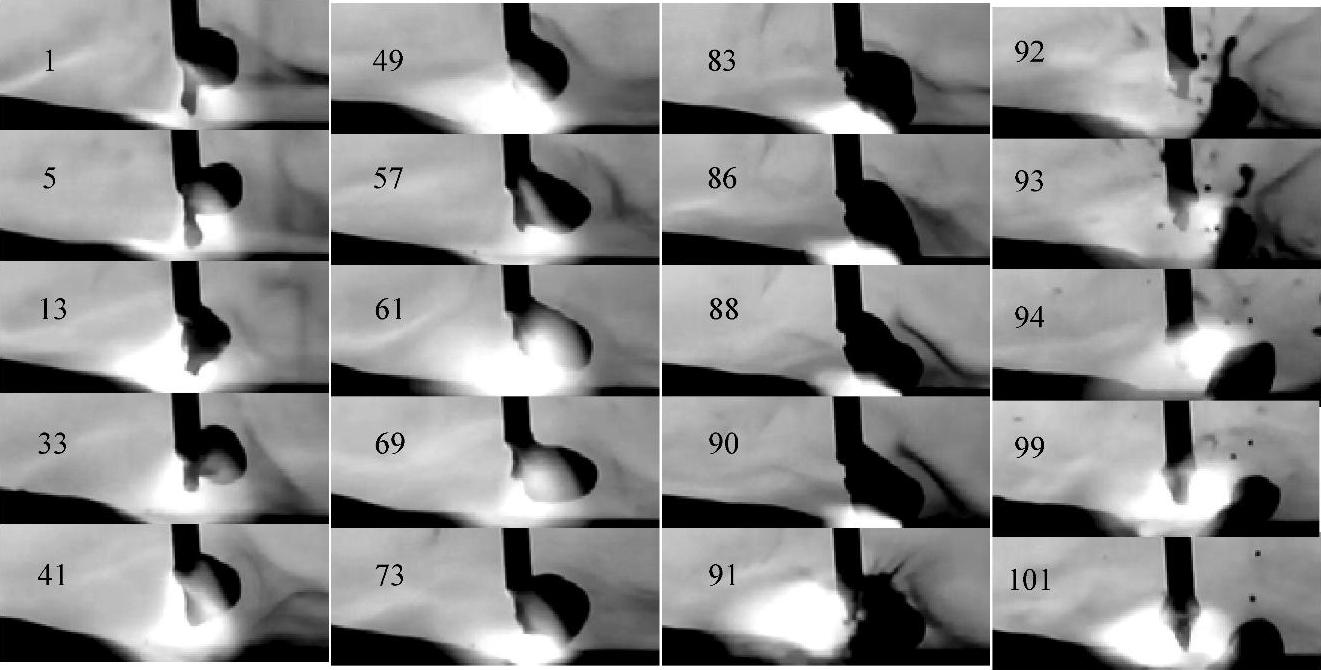

图7-25 碱性药芯焊丝大熔滴过渡对电弧稳定性的影响（二）

样品名称：LIN-1碱性药芯焊丝，φ1.4mm；设置焊接参数：25V/45dm/min，直流反接；保护气体：80%Ar+20%CO₂；拍摄速度：1200f/s。

碱性药芯焊丝熔滴排斥对电弧稳定性的影响

相关推荐
