采用汉诺威分析仪对DW100和DWE711两种焊丝样品在四组不同焊接参数下进行测试，获取相应的数字信息。在24.5V/190A小焊接参数下测试得到的电弧电压、焊接电流波形图（撷取0～6s）如图6-10和图6-11所示。两种焊丝样品试验编号分别为DW100-4和DWE711-4。

由波形图直观地看出：DW100-4焊丝样品电弧电压和焊接电流波形比较均匀密集，DWE711-4焊丝样品的波形短路较少，且分布不均匀。图6-12是电弧电压和焊接电流概率密度分布叠加图，可以看出DW100-4焊丝短路概率曲线相对于DWE711-4焊丝处于较高的位置（图6-12a），相应的焊接电流，特别是大电流的概率密度分布曲线（图6-12b）位置也比DWE711-4焊丝高一些和相对靠右一些。测试结果说明在这一参数下DW100-4焊丝样品的短路倾向比DWE11-4焊丝样品大。

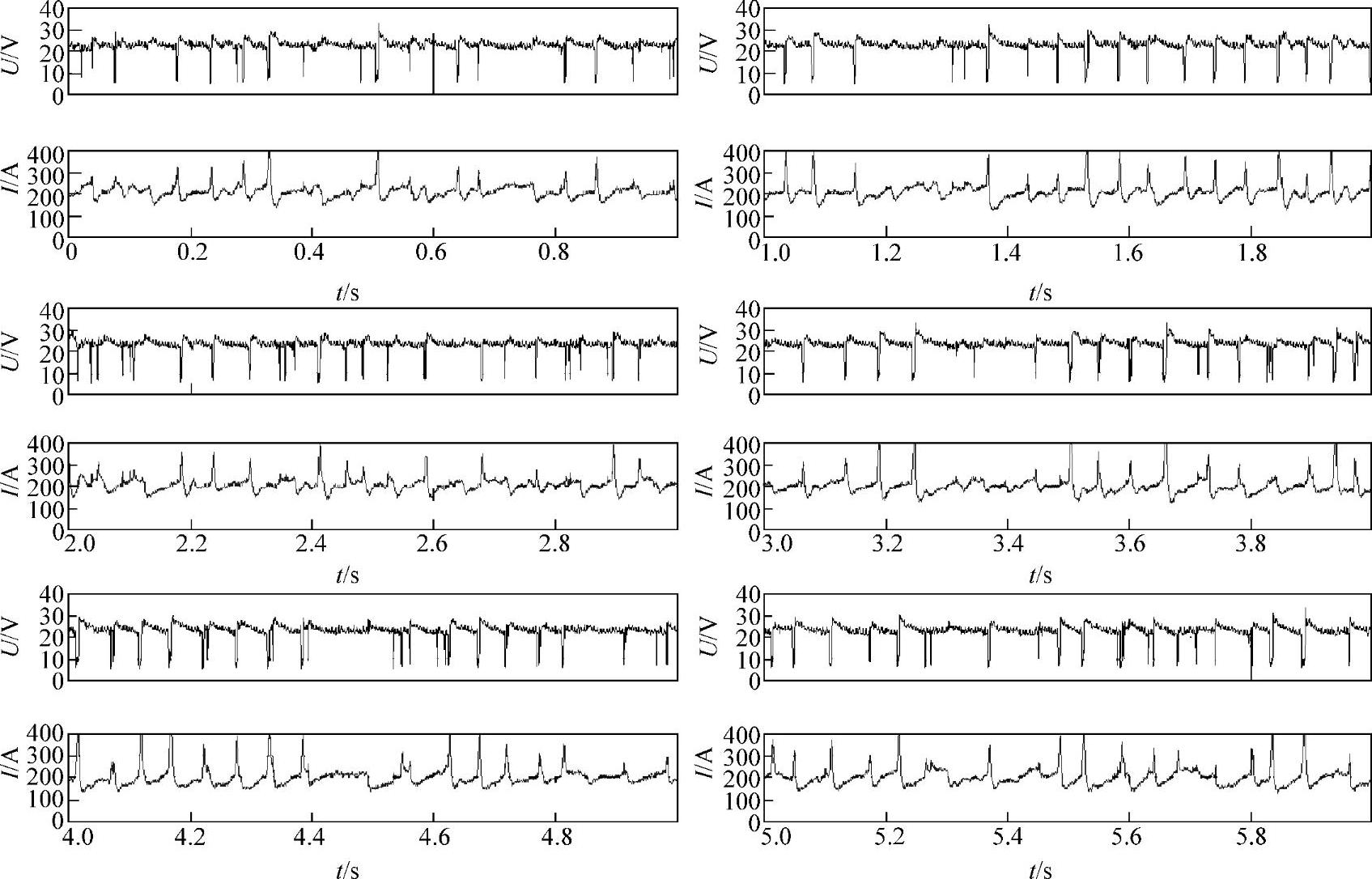

图6-10 药芯焊丝CO₂气体保护焊电弧电压、焊接电流波形图（一）

焊丝样品：DW100-4；设置焊接参数：24.5V/190A。

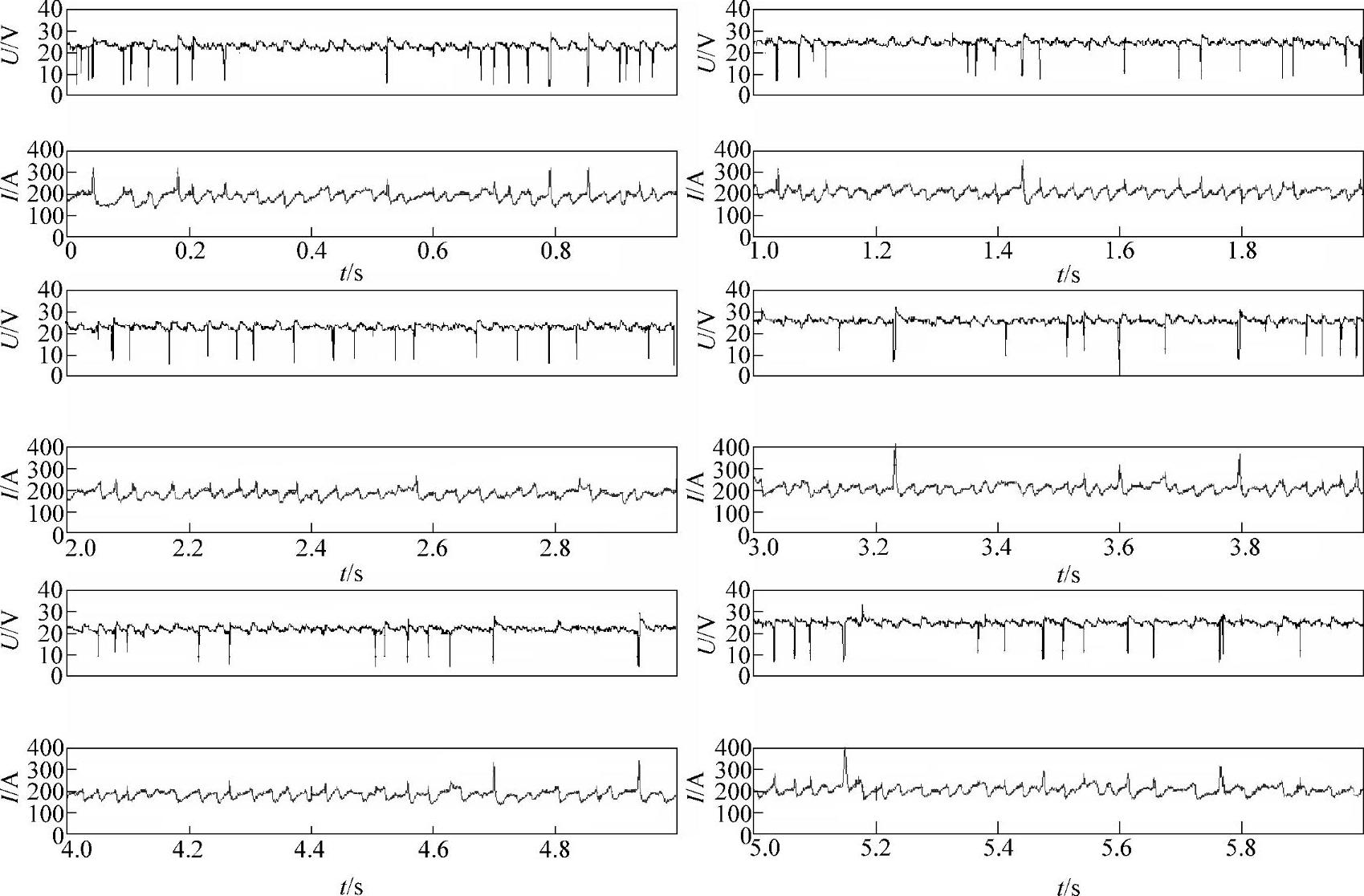

图6-11 药芯焊丝CO₂气体保护焊电弧电压、焊接电流波形图（二）

焊丝样品：DWE711-4；设置焊接参数：24.5V/190A。

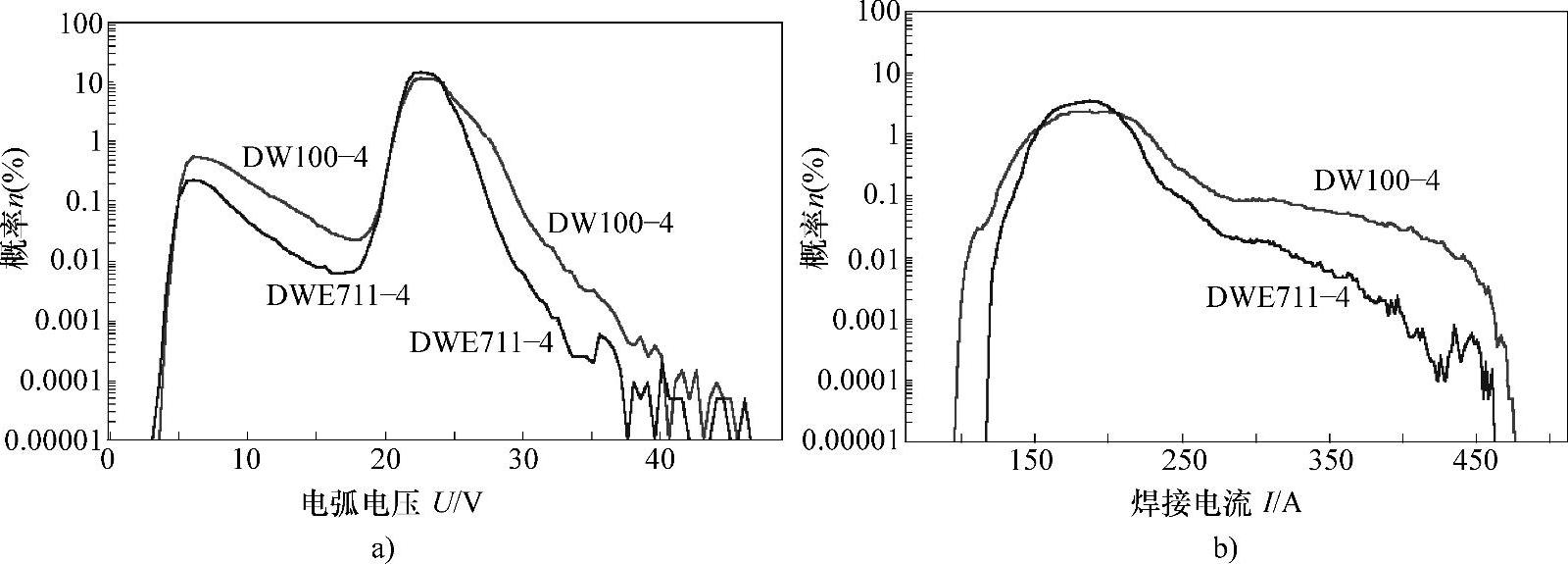

图6-12 电弧电压和焊接电流概率密度叠加图

a）焊丝样品：DW100-4 b）焊丝样品：DWE711-4

焊接参数：24.5V/190A。

图6-13是DW100-4和DWE711-4焊丝样品周期时间频率分布图，看出DW100-4短路周期时间频率分布集中于图左侧不超过250_μs的范围（图6-13a），而DWE711-4焊丝短路周期时间频率分布很分散（图6-13b）。

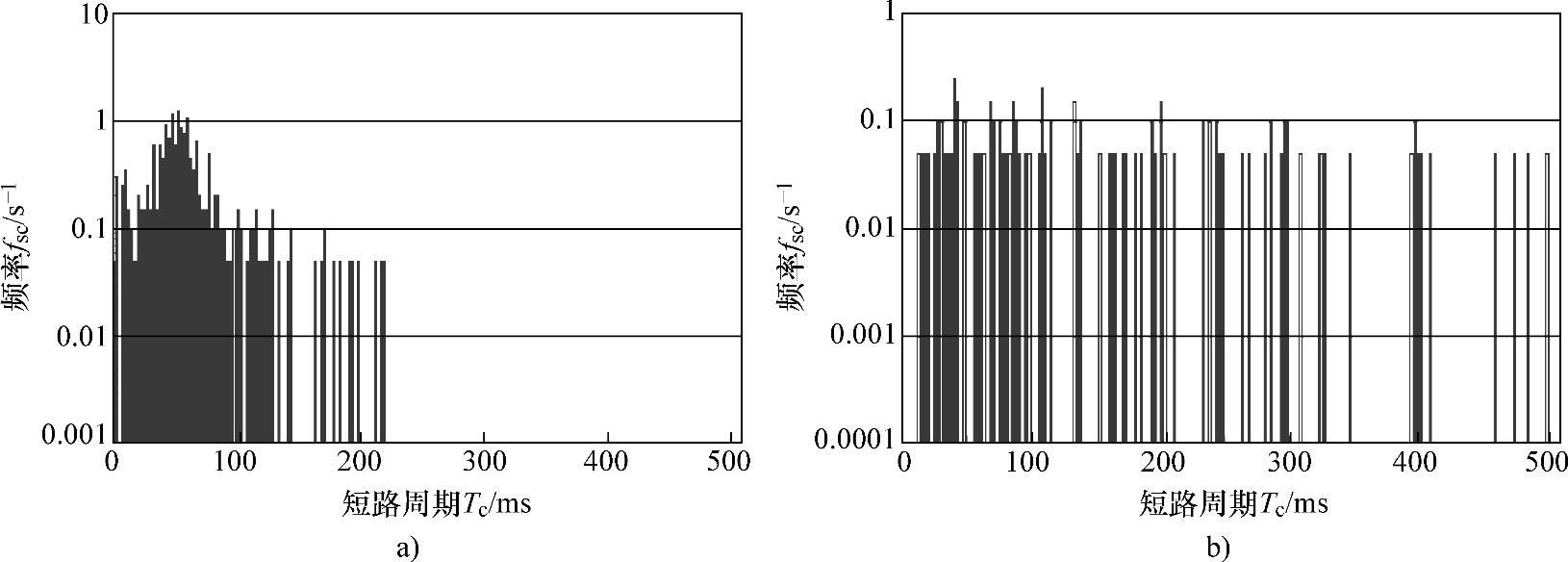

图6-13 DW100-4和DWE711-4周期时间频率分布图

a）焊丝样品：DW100-4 b）焊丝样品：DWE711-4

焊接参数：24.5V/190A。

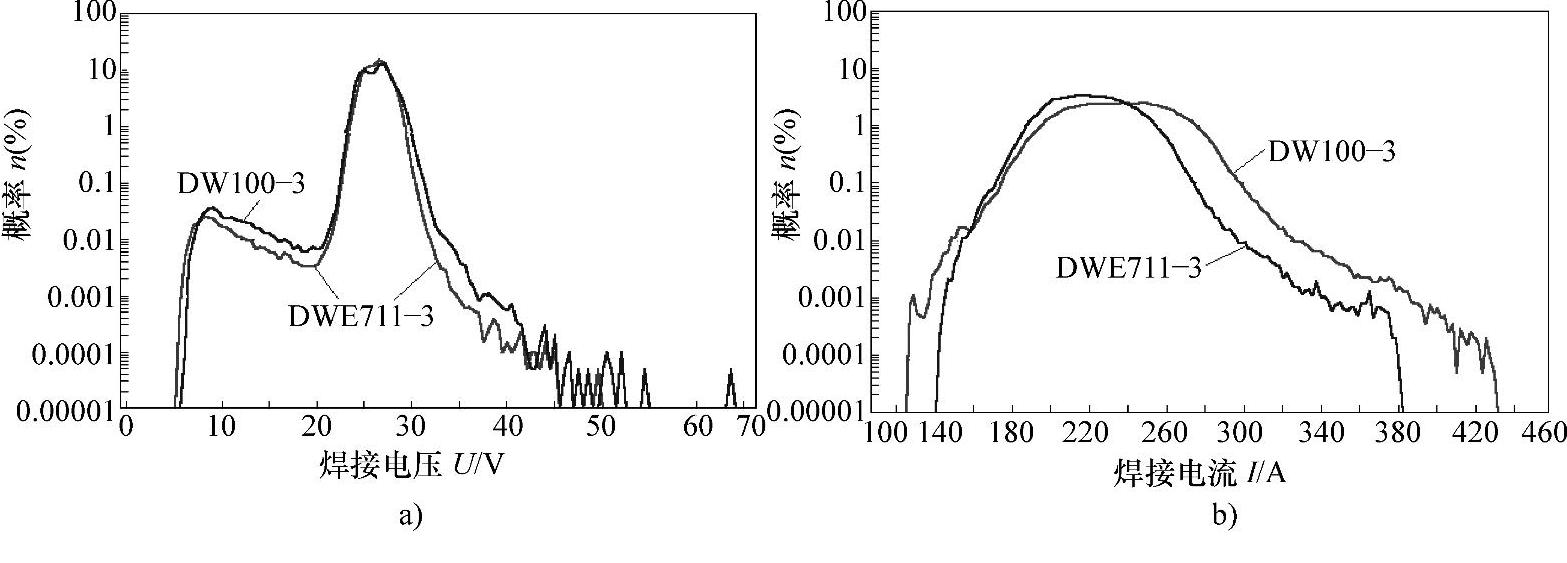

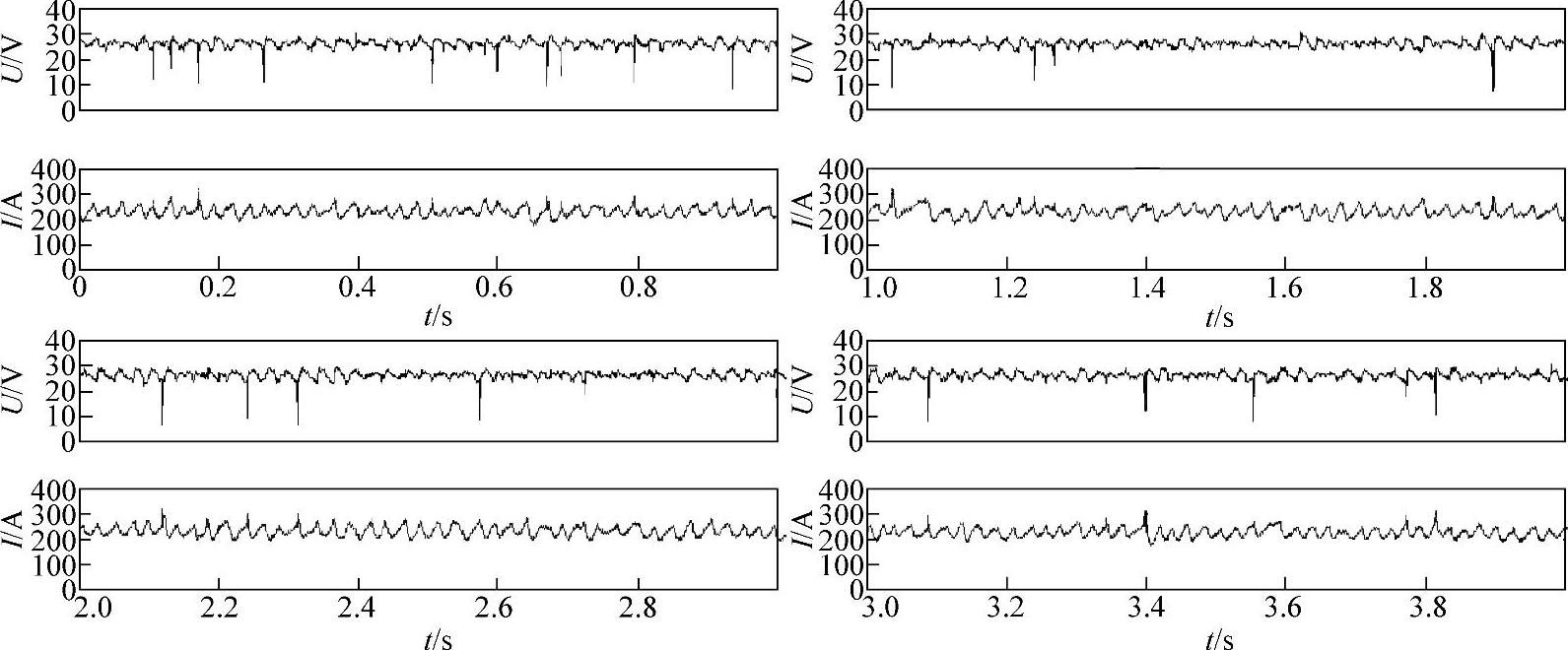

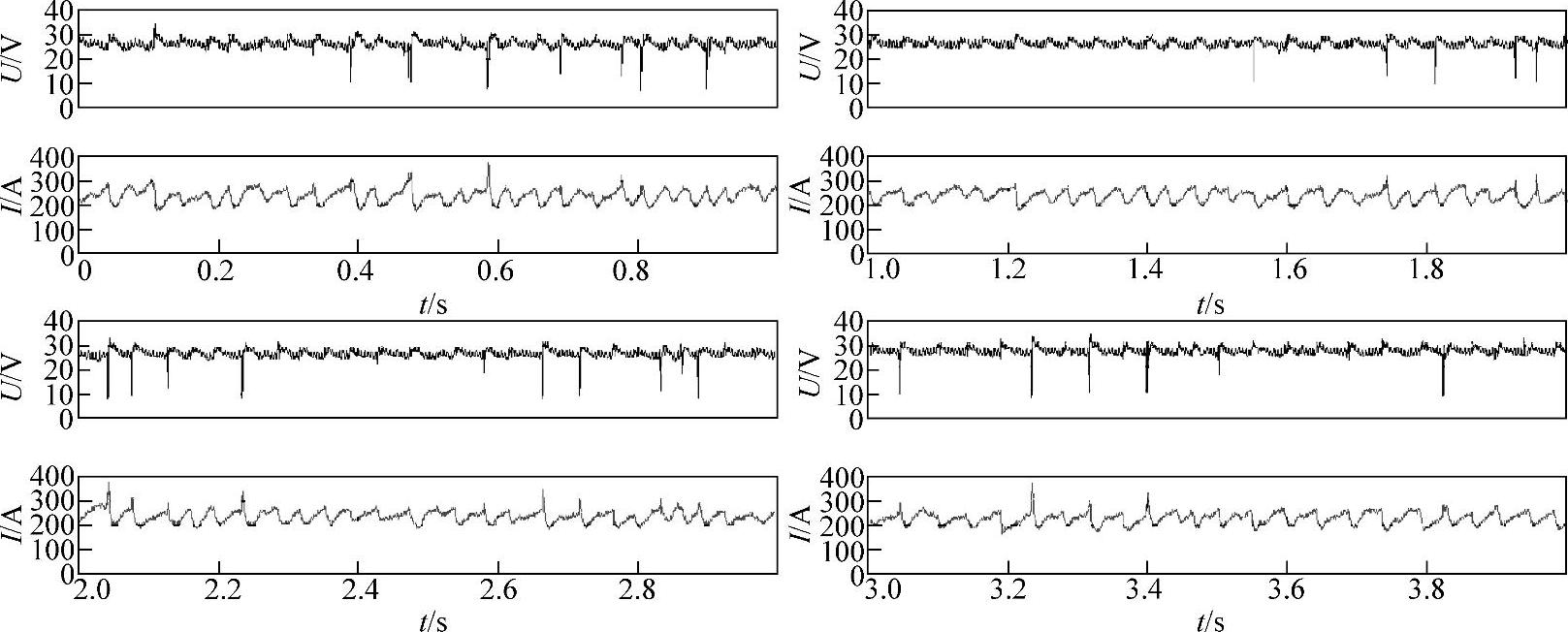

当设置焊接参数由24.5V/190A增大到28V/240A时，两种测试焊丝的熔滴短路行为明显减少。如图6-14、图6-15所示，在撷取的0～4s的波形图中看到，DW100焊丝和DWE711焊丝（样品名称编号分别为DW100-3和DWE711-3）出现的短路都很少。图6-16所示为两种焊丝样品的电弧电压和焊接电流概率密度叠加图，可以看出DW100-3焊丝和DWE711-3焊丝的概率密度分布曲线十分接近，反映短路概率的小驼峰曲线很低，短路的概率很小，DWE711-3焊丝曲线位置更低，短路概率比DW100-3焊丝更小。

显然在32V/300A和更大的焊接参数下两种焊丝都不发生短路过渡。
