焊条电弧焊与CO2气体保护焊的飞溅现象总结
【摘要】：表5-7列出了焊条电弧焊和CO2气体保护焊飞溅类型、导因、形成条件及对工艺性的影响。表5-7 焊条电弧焊与CO2气体保护焊飞溅类型、导因、形成条件及对工艺性的影响图5-100 焊条电弧焊和CO2气体保护焊飞溅类型示意图a）短路电爆炸飞溅 b）瞬时短路飞溅 c）再引弧飞溅 d）熔滴的爆炸飞溅 e）熔滴的气体逸出飞溅 f）熔池气体逸出飞溅 g）焊条电弧焊飘离飞溅 h）CO2气体保护焊飘离飞溅 i）细颗粒火花飞溅 j）CO2气体保护焊的熔渣飞溅
表5-7列出了焊条电弧焊和CO2气体保护焊飞溅类型、导因、形成条件及对工艺性的影响。飞溅形成的基本因素包括物理因素和冶金因素。由物理因素形成的飞溅包括：电流产生的电阻热、电磁收缩力和电弧力导致短路电爆炸飞溅、瞬时短路飞溅和再引弧飞溅等。CO2气体保护焊时，由碳的氧化形成的CO气体在熔滴内瞬时强烈释放时，形成熔滴的爆炸飞溅；熔滴或熔池内局部区域的CO气体逸出，形成熔滴和熔池的气体逸出飞溅；焊条电弧焊时，伴随着喷射过渡形成喷洒飞溅；CO2气体保护焊和焊条电弧焊时熔池中氢和氮的强烈析出，引起熔池的飞溅；熔池的沸腾形成细颗粒密集的火花飞溅；处于焊条套筒边缘的小熔滴被套筒内喷出的气流吹送形成飘离飞溅；在CO2气体保护焊时，由电弧力的作用和电弧区的气流的排斥作用形成大颗粒飘离飞溅和渣滴单独过渡时造成的熔渣的飞溅等均属于冶金因素引起的飞溅。
图5-100是焊条电弧焊和CO2气体保护焊飞溅类型示意图。

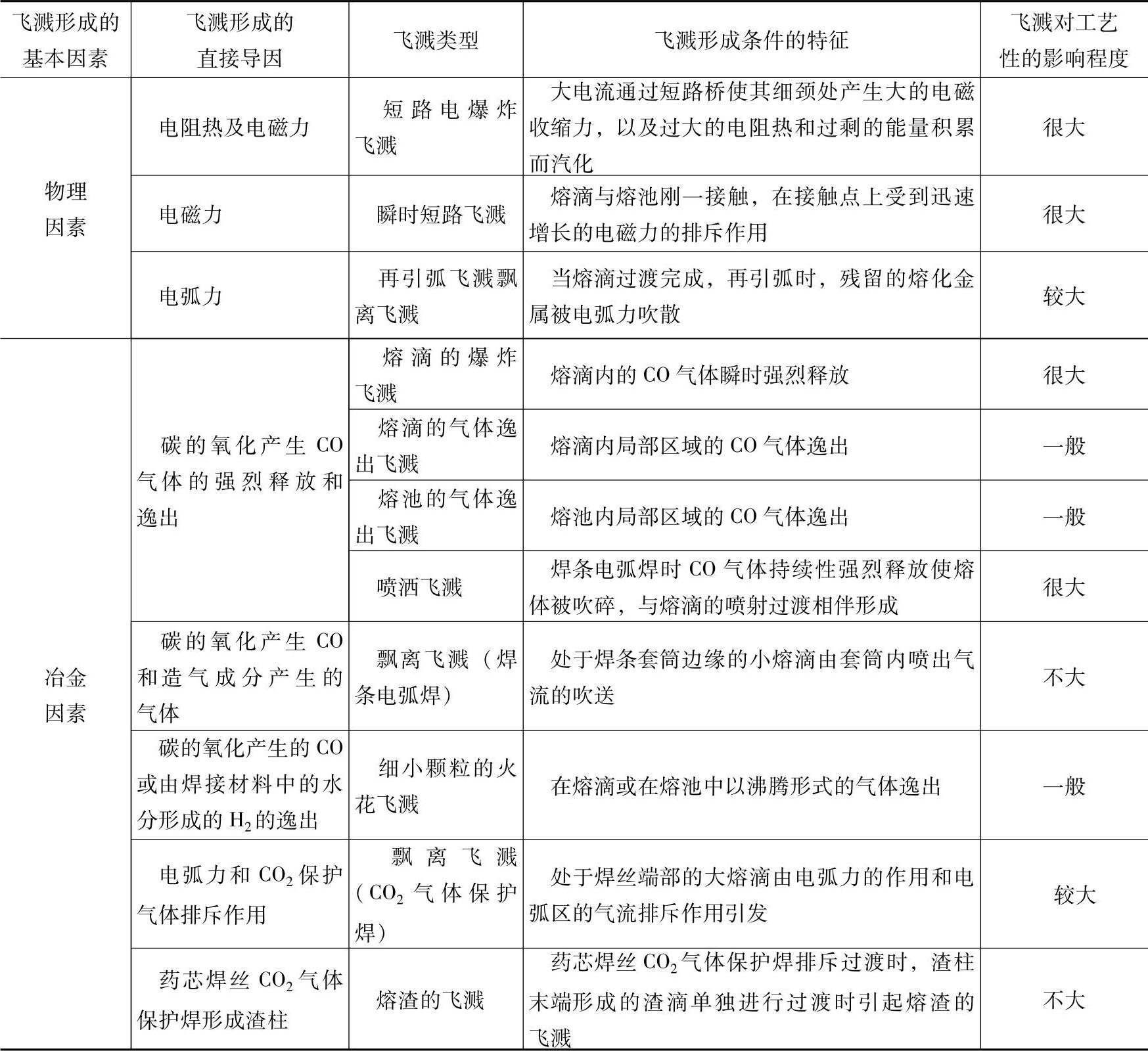

表5-7 焊条电弧焊与CO2气体保护焊飞溅类型、导因、形成条件及对工艺性的影响

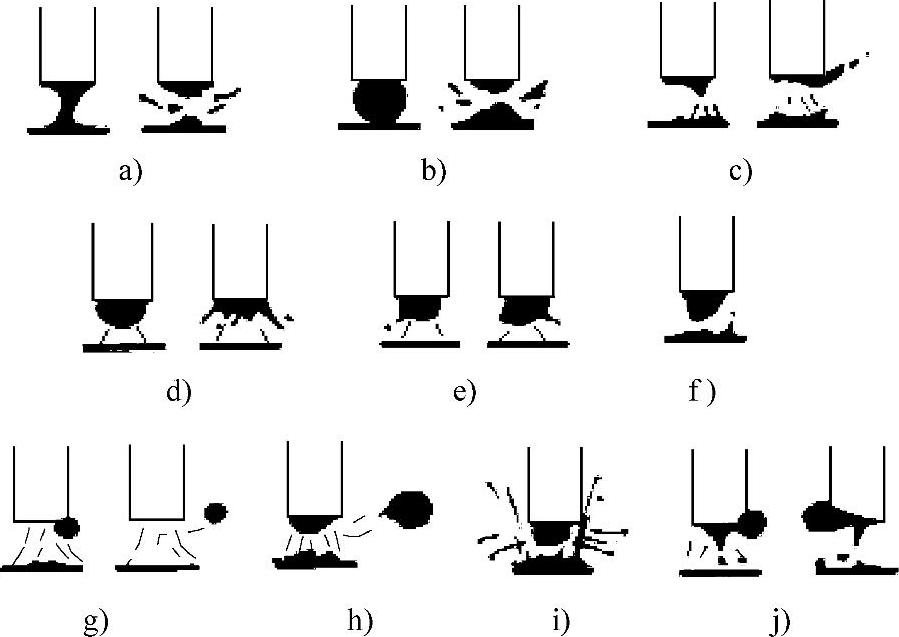

图5-100 焊条电弧焊和CO2气体保护焊飞溅类型示意图
a）短路电爆炸飞溅 b）瞬时短路飞溅 c）再引弧飞溅 d）熔滴的爆炸飞溅 e）熔滴的气体逸出飞溅 f）熔池气体逸出飞溅 g）焊条电弧焊飘离飞溅 h）CO2气体保护焊飘离飞溅 i）细颗粒火花飞溅 j）CO2气体保护焊的熔渣飞溅
