药芯焊丝CO2气体保护焊熔滴过渡形态对飞溅的影响分析
【摘要】：图5-94 药芯焊丝CO2气体保护焊时不同焊接参数对飞溅频率的影响注：1、2、3、4表示不同的样品焊丝。药芯焊丝熔滴过渡形态对飞溅的类型和飞溅频次有直接的关系。不同熔滴过渡形态表现出来的主要飞溅形式不相同。由图看出，随着焊接参数的增大，也就是熔滴过渡形态由排斥过渡逐渐向表面张力过渡和细熔滴过渡转变时，熔池飞溅增加了，熔滴气体逸出飞溅和短路电爆炸飞溅减少。

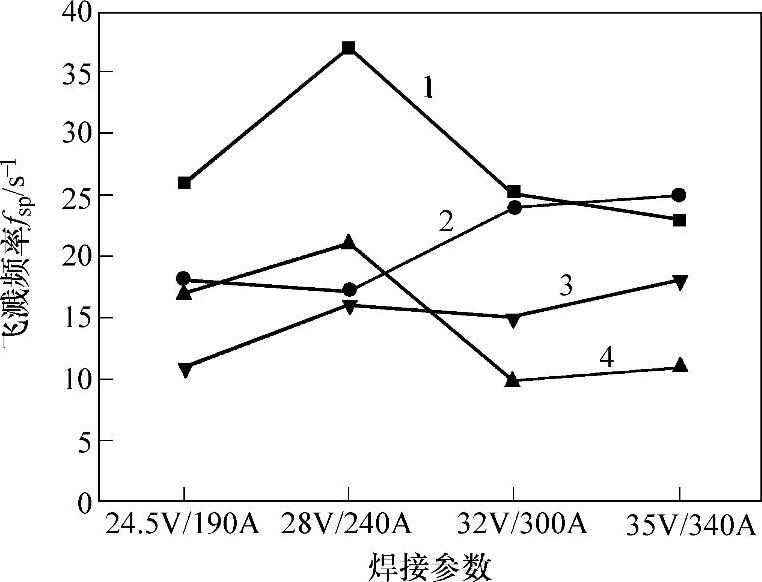

图5-94 药芯焊丝CO2气体保护焊时不同焊接参数对飞溅频率的影响
注：1、2、3、4表示不同的样品焊丝。
药芯焊丝熔滴过渡形态对飞溅的类型和飞溅频次有直接的关系。图5-94是四种不同焊丝焊接参数与飞溅频率关系图，纵坐标表示的飞溅频率，是由高速摄影照片进行统计得到的，横坐标表示试验所选用的焊接参数。当参数较小时，熔滴为大颗粒排斥过渡，随着焊接参数的增大，熔滴过渡形态逐渐向表面张力过渡转变，当电参数增大到35V/340A时熔滴为细颗粒过渡。由图中曲线看出，各样品焊接参数（对应于熔滴过渡形态）对飞溅率的影响是不相同的，其中曲线1焊丝样品测试的结果说明，在大参数下细熔滴过渡时的飞溅频率最小；而样品2却相反，大参数下细熔滴过渡时的飞溅频率增大了，这似乎与实际情况和书中对细熔滴过渡工艺性分析的讨论是相悖的。显然，飞溅频率大小不能完全反映飞溅对焊接工艺性的影响程度，因为不同的飞溅形式其飞溅的激烈程度相差很大，对焊接工艺性的影响程度也不同。短路电爆炸飞溅、瞬时短路飞溅、熔滴的爆炸飞溅的飞溅过程进行得比较猛烈，对焊接电弧过程的稳定性影响较大，而熔滴气体逸出飞溅、熔池飞溅、飘离飞溅对焊接过程的稳定性的影响较小。
不同熔滴过渡形态表现出来的主要飞溅形式不相同。当熔滴为大颗粒排斥过渡时，其飞溅形式有短路电爆炸飞溅、瞬时短路飞溅、熔滴爆炸飞溅、熔滴气体逸出飞溅、熔池飞溅、飘离飞溅，以及熔渣的飞溅等，几乎包括了所有的飞溅形式，这时飞溅对焊接工艺性的影响很大；当熔滴为表面张力过渡时，其飞溅形式包括瞬时短路飞溅、短路电爆炸飞溅和熔池气体逸出飞溅，其他飞溅形式，如熔滴爆炸飞溅、熔滴气体逸出飞溅大熔滴飘离飞溅，则明显减少；当熔滴为细颗粒过渡时，短路电爆炸飞溅和熔滴的爆炸飞溅已经不会出现，主要飞溅形式是熔池飞溅，它对焊接工艺性的影响相对最小。尽管有的焊丝在细熔滴过渡时统计的飞溅频率比排斥过渡时还高，但是由于细熔滴过渡时主要为熔池飞溅，飞溅颗粒十分细小，对工艺性的影响并不十分大；而对于排斥过渡，虽然有的飞溅频率并不高，但它的飞溅颗粒较大，实际上对焊接过程稳定性的影响最大。
图5-95和图5-96所示分别是试验编号为SDW100和ES-1B的焊丝样品焊接参数对飞溅形式的影响曲线，飞溅形式是根据高速摄影的影片资料得到的。由图看出，随着焊接参数的增大，也就是熔滴过渡形态由排斥过渡逐渐向表面张力过渡和细熔滴过渡转变时，熔池飞溅增加了，熔滴气体逸出飞溅和短路电爆炸飞溅减少。试验结果与以上所做的分析是吻合的。

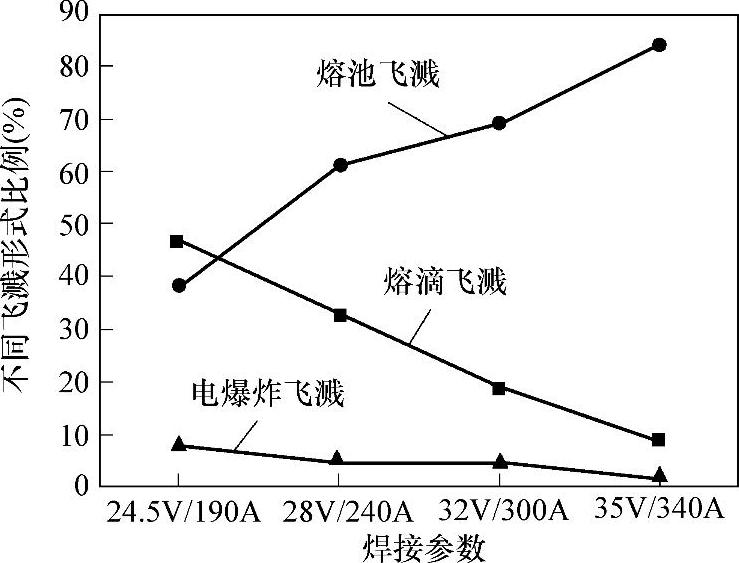

图5-95 SDW100焊丝焊接参数对飞溅形式的影响
图5-96 ES-1B焊丝焊接参数对飞溅形式的影响
