药芯焊丝CO2气体保护焊的熔滴飘离问题
【摘要】：图5-91是气体保护焊时钛型药芯焊丝发生飘离飞溅的高速摄影照片，看出在焊丝端部的较大熔滴在电弧力的作用下分离出一个小熔滴，这个小溶滴被推向一侧形成了明显的飘离飞溅。图5-89 药芯焊丝CO2气体保护焊细熔滴过渡时发生熔池飞溅的高速摄影单帧照片（一）样品名称：DW100药芯焊丝，φ1.2mm；预置焊接参数：32V/150dm/min，直流反接。图5-93是12RD507碱性药芯焊丝和RD502钛系药芯焊丝熔滴整体发生飘离飞溅的单帧照片，焊丝直径为φ1.2mm。
排斥过渡时，悬挂在焊丝端部的熔滴在排斥力的作用下被推离焊丝，并向远离电弧区域飞出去，由于大熔滴飞行的速度相对于电爆炸飞溅物颗粒飞行速度慢得多，在放映高速摄影的影片时，看到大熔滴缓慢地飘离，故作者曾在参考文献[14]中将它形象地称作“飘离”飞溅。
从熔滴力的因素分析，飘离飞溅有两种情况：一种是由于焊接过程中析出的气流的吹送作用，使悬挂在焊条端套筒边缘的熔体（熔滴，也有可能是熔渣滴）被吹离，形成飘离飞溅，这种情况发生在焊条电弧焊时比较多；另一种是在CO2气体保护焊或者是混合气体保护焊时，由于电弧力的作用，使焊丝端部的大熔滴脱离焊丝端，并在电弧空间排斥力的作用下飘离。图5-91是气体保护焊时钛型药芯焊丝发生飘离飞溅的高速摄影照片，看出在焊丝端部的较大熔滴在电弧力的作用下分离出一个小熔滴，这个小溶滴被推向一侧形成了明显的飘离飞溅。

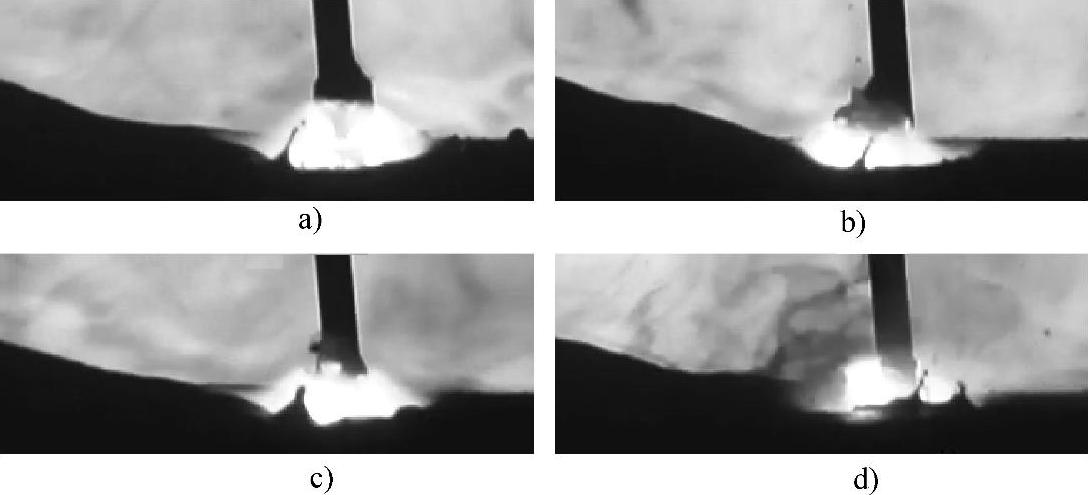

图5-89 药芯焊丝CO2气体保护焊细熔滴过渡时发生熔池飞溅的高速摄影单帧照片（一）
样品名称：DW100药芯焊丝，φ1.2mm；预置焊接参数：32V/150dm/min，直流反接。

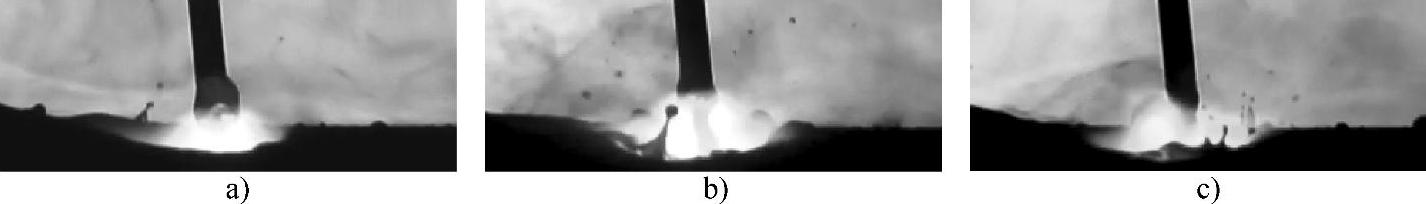

图5-90 药芯焊丝CO2气体保护焊细熔滴过渡时发生熔池飞溅的高速摄影单帧照片（二）
样品名称：KFX-71药芯焊丝，φ1.2mm；预置焊接参数：32V/60dm/min，直流反接。

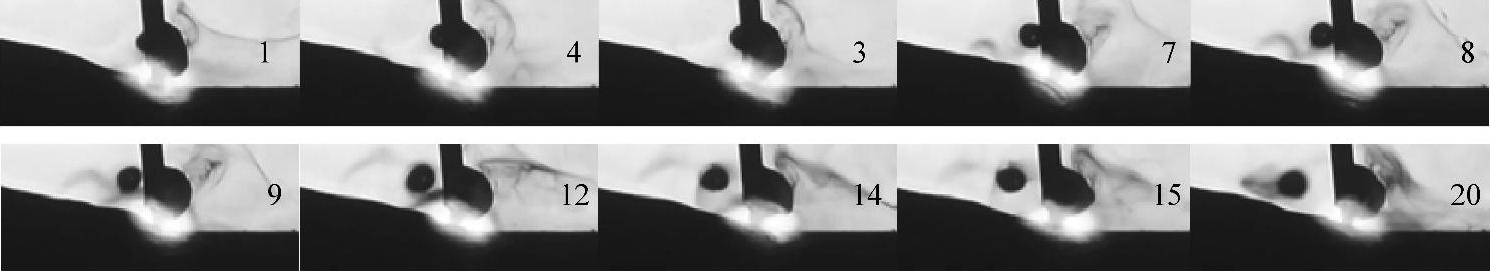

图5-91 电弧力引起熔滴飘离飞溅的例子
样品名称：KFX-71药芯焊丝，φ1.2mm；预置焊接参数：21V/60dm/min，直流反接；拍摄速度：1200f/s。

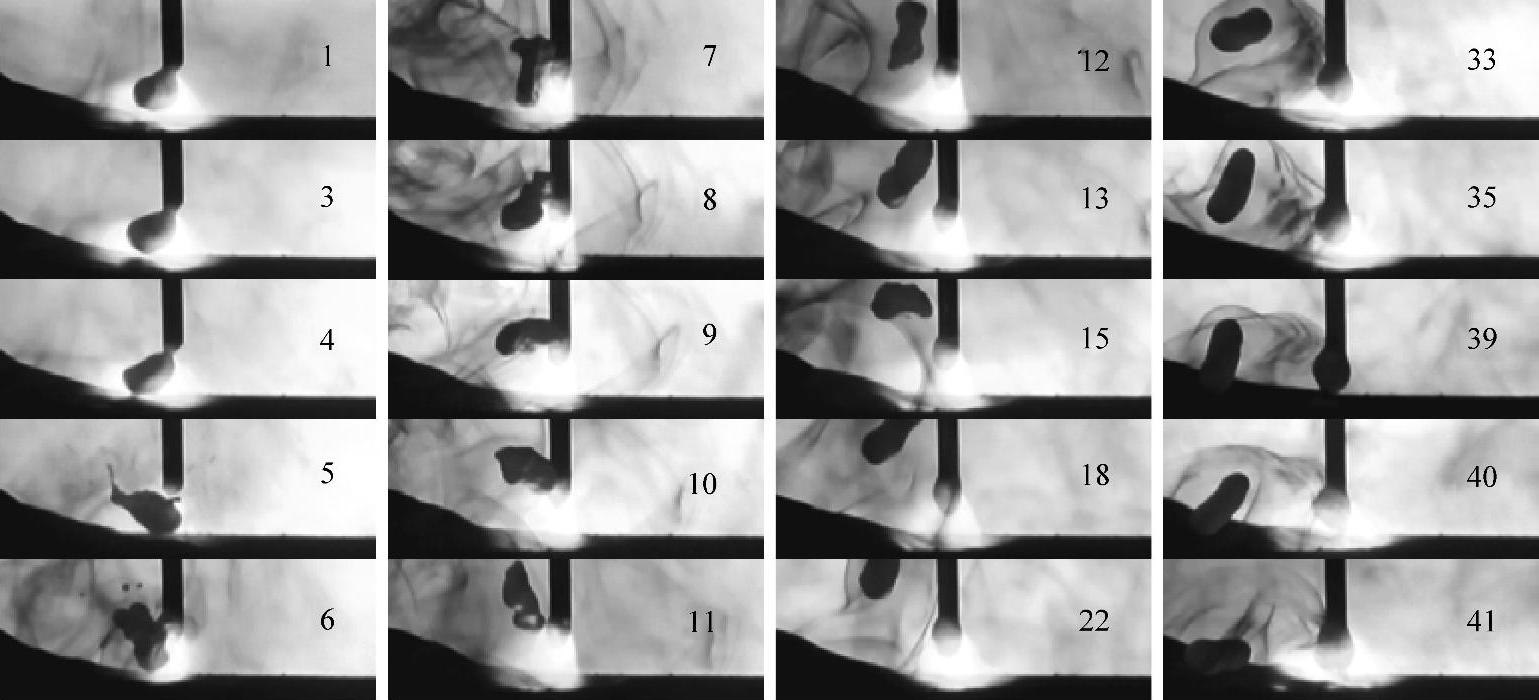

飘离飞溅的现象在实心焊丝CO2焊时发生得更频繁。图5-92是实心焊丝发生飘离飞溅的高速摄像照片，这是从41帧照片中撷取的20帧，拍摄速度为1200f/s，图中显示由电弧力的作用，使大熔滴脱离焊丝端部而飞离（第6～10帧照片），第11～39帧照片记录了大熔滴飞离过程，约23ms，飞离过程十分缓慢。
图5-92 实心焊丝发生飘离飞溅的高速摄影照片
样品名称：HT50实心焊丝，φ1.2mm；预置焊接参数：25V/50dm/min，直流反接；保护气体：80%Ar+20%CO2；拍摄速度：1200f/s。

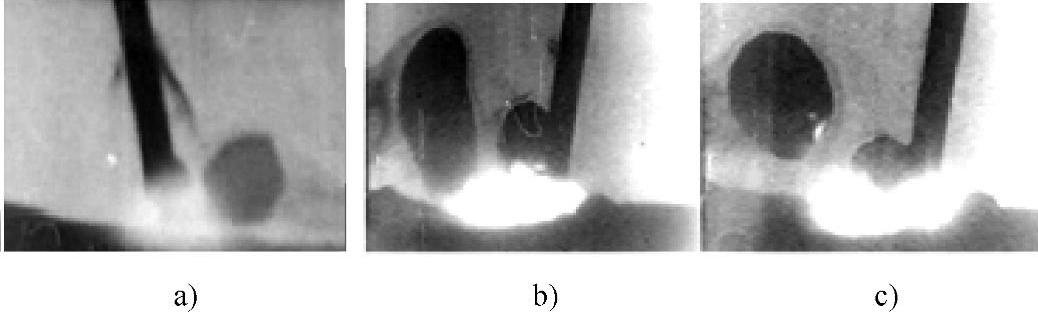

图5-93是12RD507碱性药芯焊丝和RD502钛系药芯焊丝熔滴整体发生飘离飞溅的单帧照片，焊丝直径为φ1.2mm。从图中看出钛系药芯焊丝熔滴直径大约为焊丝直径的1.5倍（图5-93a），而碱性药芯焊丝熔滴直径不小于焊丝直径的两倍（图5-93b、c）。
图5-93 药芯焊丝CO2气体保护焊熔滴飘离飞溅的单帧照片
a）样品名称：RD50203.04.17，φ1.2mm，预置焊接参数：26V/150A b）、c）样品名称：12RD50703.04.09，φ1.2mm，预置焊接参数：24.7V/160A
