根据GB/T 12555—2006《塑料注射模模架》标准规定，模架的标记须表示出模架的型号、系列和规格。

1.模架的型号

模架的每一个组合形式均代表一个型号，详见GB/T 12555—2006《塑料注射模模架》。

2.模架的系列

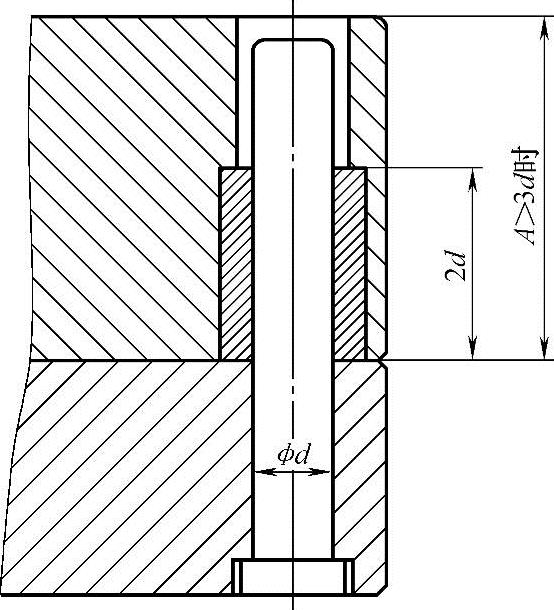

图8⁃8 较厚定模板导套结构

模架的同一型号中，根据定、动模板的周界尺寸（宽×长）划分模架系列，即基本型模架组合尺寸（GB/T 12555—2006）中的W×L。

3.模架的规格

同一模架系列中，根据定、动模板和垫块的厚度划分模架规格，即基本型模架组合尺寸（GB/T 12555—2006）中的A×B×C。

4.模架的标记

按照GB/T 12555—2006《塑料注射模模架》标准规定的模架，应按顺序标记以下各项。

1）模架。

2）基本型号。

3）系列代号。

4）定模板厚度A，以mm为单位。

5）动模板厚度B，以mm为单位。

6）垫块厚度C，以mm为单位。

7）拉杆导柱长度，以mm为单位。

8）标准代号，即GB/T 12555—2006。

例如，模板宽200mm、长250mm，A=50mm，B=40mm，C=70mm的直浇口A型模架标记为模架A 2025—50×40×70GB/T 12555—2006。

又如，模板宽300mm，长300mm，A=50mm，B=60mm，C=90mm，拉杆导柱长度为200mm的点浇口B型模架标记为模架DB 3030—50×60×90—200GB/T 12555—2006。

六、塑料注射模架的技术条件

GB/T 12556—2006《塑料注射模模架技术条件》标准规定了塑料注射模模架（简称模架）的要求、检验、标志、包装、运输和储存。
