推板导柱导向机构设计与应用

【摘要】:推出机构的导向零件通常由推板导柱与推板导套所组成,简单的小模具也可由推板导柱直接与推板上的导向孔组成。图711所示注射模具中的推板导柱4和推板导套3,就是为了保证推出平稳、灵活、可靠而设计的推板导柱导向装置。图712c所示为推板导柱固定在支承板上的结构,且推板导柱直接与模板上的导向孔相配合,推板导柱也不起支承作用,这种形式用于生产较小批量塑件的小型模具。

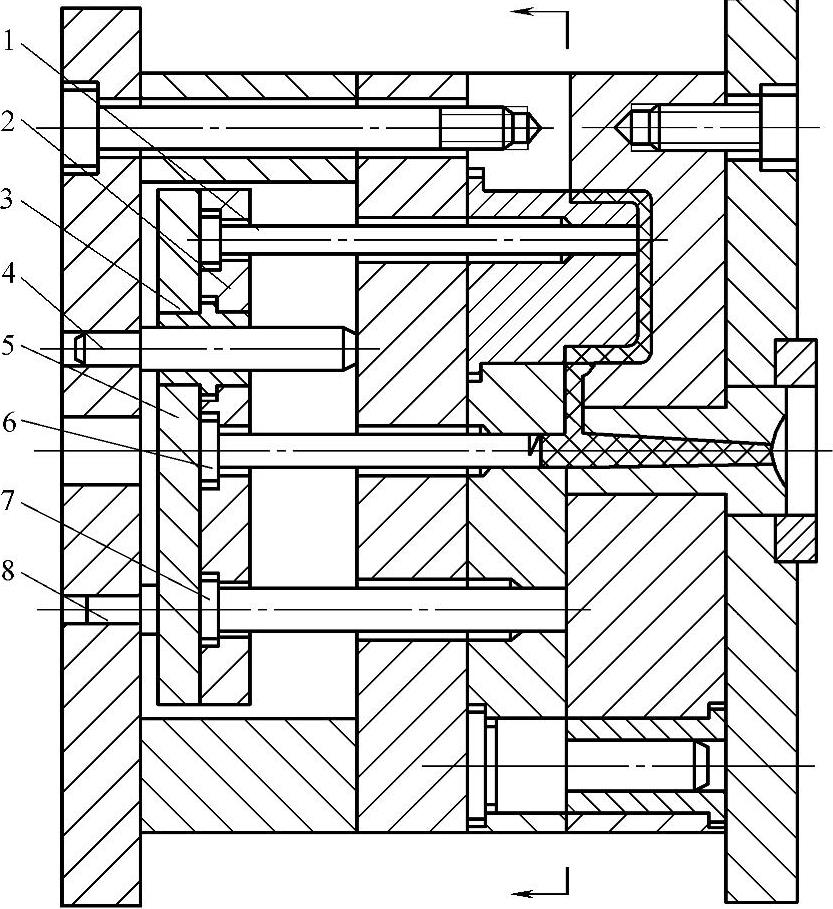

推出机构的导向零件通常由推板导柱与推板导套所组成,简单的小模具也可由推板导柱直接与推板上的导向孔组成。导向零件使各推出元件得以保持一定的配合间隙,从而保证推出和复位动作顺利进行。图7⁃11所示注射模具中的推板导柱4和推板导套3,就是为了保证推出平稳、灵活、可靠而设计的推板导柱导向装置。有的导向零件在导向的同时还对支承板起支撑作用,如图7⁃11中的推板导柱4。


图7⁃11 推板导柱导向机构

1—推杆 2—推杆固定板 3—推板导套 4—推板导柱 5—推板 6—拉料杆 7—复位杆 8—支承钉

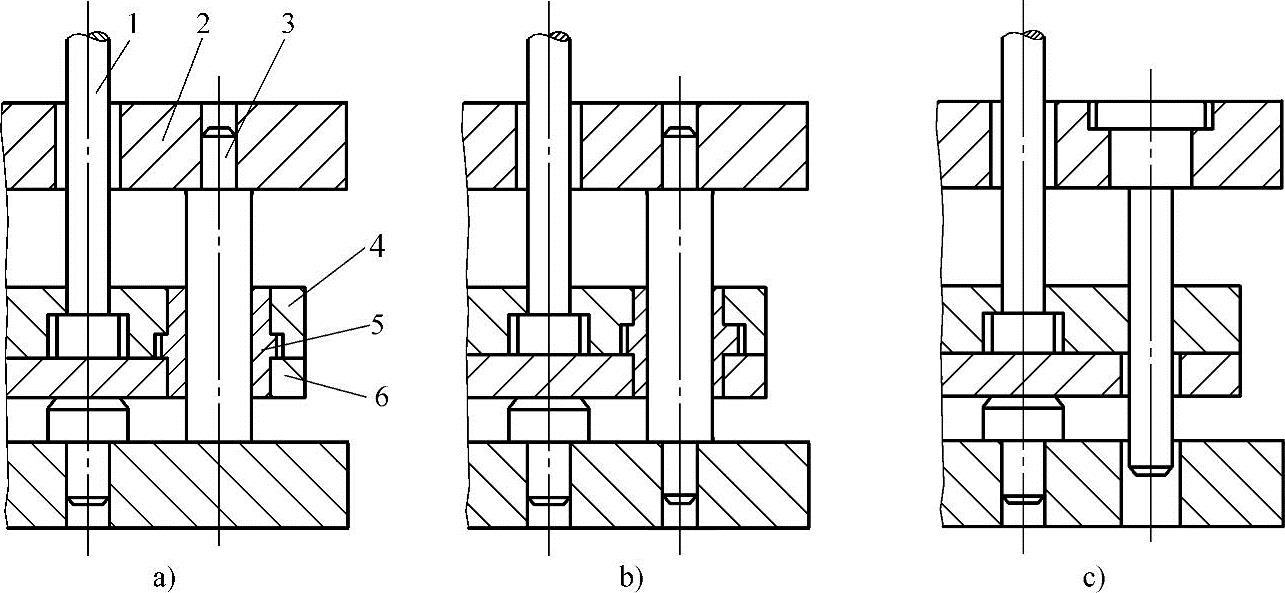

图7⁃12所示为推板导柱导向机构的常用导向形式。图7⁃12a中推板导柱3固定在支承板2上,推板导柱也可以固定在动模座板上,如图7⁃11所示。图7⁃12b所示为推板导柱两端固定的形式,图7⁃12a、b均为推板导柱与推板导套相配合的形式,而且推板导柱除了起导向作用外,还支承着动模支承板,从而改善了支承板的受力状况,大大提高了支承板的刚性。图7⁃12c所示为推板导柱固定在支承板上的结构,且推板导柱直接与模板上的导向孔相配合,推板导柱也不起支承作用,这种形式用于生产较小批量塑件的小型模具。当模具较大时最好采用图7⁃12a、b所示的结构。推板导柱的数量根据模具的大小而定,至少要设置两根,大型模具需装四根。


图7⁃12 推出机构的导向装置

1—推杆 2—支承板 3—推板导柱 4—推杆固定板 5—推板导柱 6—推板
