1.螺纹成型尺寸计算假设

螺纹连接的种类很多，其配合性质也不相同，影响螺纹连接的因素比较复杂，目前还没有成熟的计算方法。本书只以一般紧固连接用的螺纹（牙型角为60°的普遍螺纹）型芯和螺纹型环的计算方法为例进行介绍。螺纹成型尺寸的计算是以下列假设为前提的。

1）塑件外螺纹与塑件内螺纹相配合，两者收缩率相同（例如，内外螺纹由同种塑料制造）或相近时，可不考虑螺距收缩率。

2）金属螺纹与塑件螺纹相配合，塑件成型模具的螺纹部分考虑螺距收缩率。

3）金属螺纹与塑件螺纹相配合，但配合长度很短（不超过8牙），成型模具可不考虑螺距收缩率。

螺纹连接的主要几何参数是大径、小径、中径、螺距、牙型角和旋合长度，如图6⁃25所示。国家标准规定普通螺纹大径的基本尺寸为螺纹公称直径。

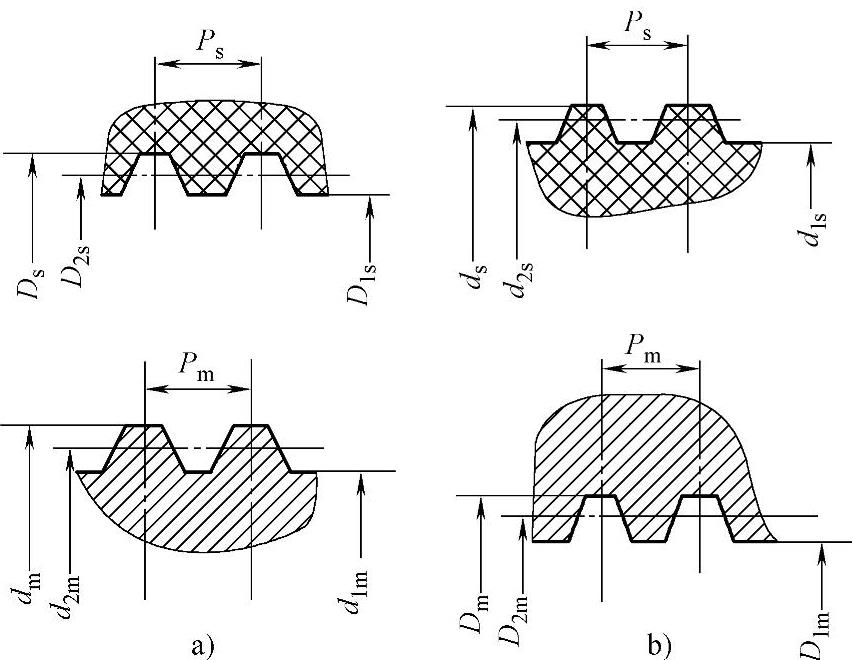

图6⁃25 螺纹型芯和螺纹型环的几何参数

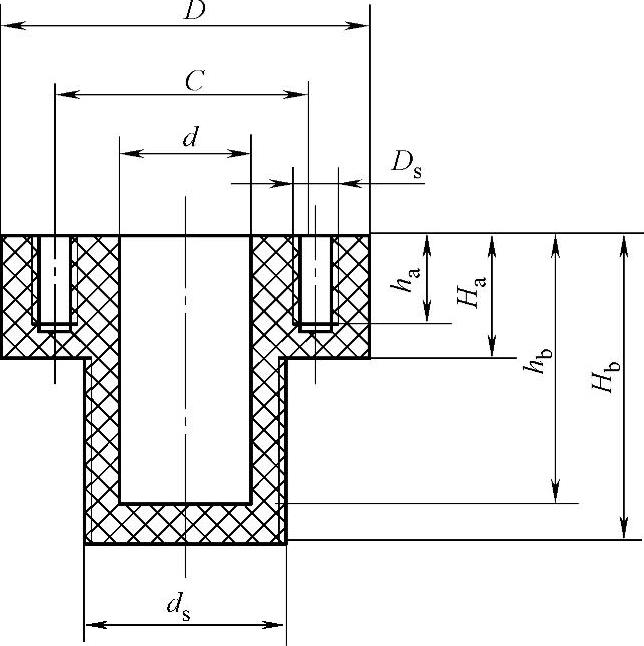

2.螺纹型芯和螺纹型环成型尺寸计算

（1）A螺纹型芯成型尺寸计算

1）螺纹型芯大径d_m。

式中 d_m——螺纹型芯大径（mm）；

D_s——塑件内螺纹大径（mm）；

S_cp——塑件的平均收缩率（%）；

b——塑件内螺纹中径公差（mm）；

δ_z——螺纹型芯大径制造公差（mm）。

目前，我国尚无专门的塑料螺纹公差标准，实际工作中可参照金属螺纹公差标准中精度最低者选用，其公差值可查有关公差标准（GB/T197—2003）。

螺纹型芯大径制造公差，一般取，或查表6⁃2和表6⁃3选取。

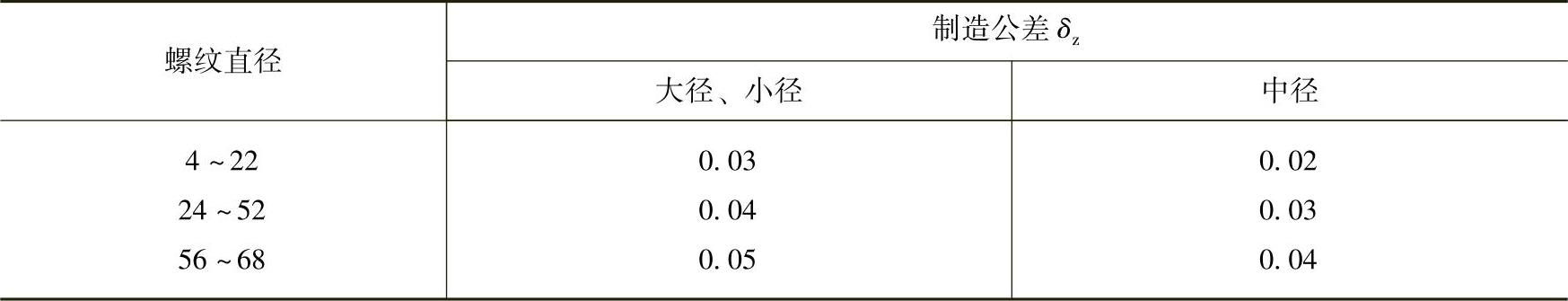

表6⁃2 粗牙普通螺纹型芯和螺纹型环的制造公差（单位：mm）

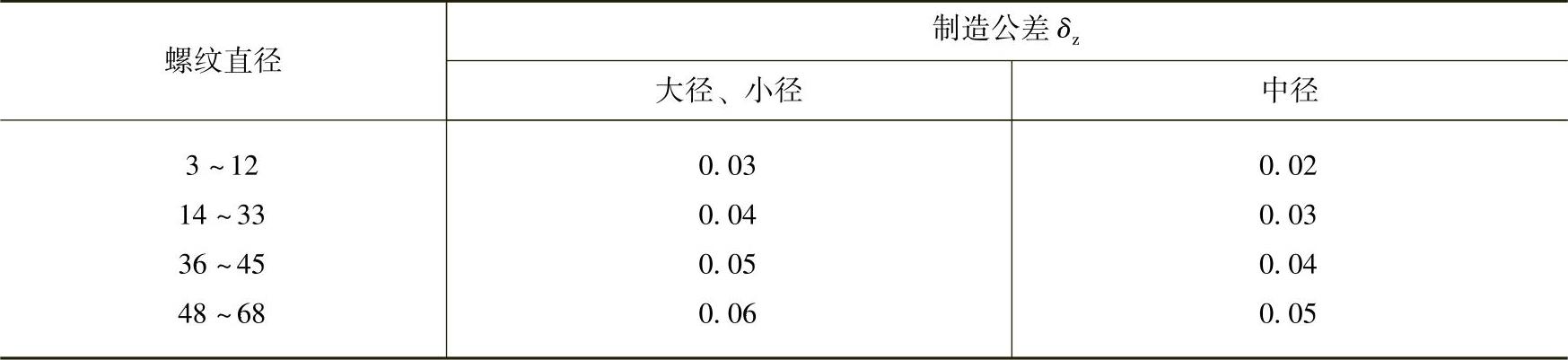

表6⁃3 细牙普通螺纹型芯和螺纹型环的制造公差（单位：mm）

2）螺纹型芯中径d_2m。

式中 d_2m——螺纹型芯中径（mm）；

D_2s——塑件内螺纹中径（mm）；

δ_z——螺纹型芯中径制造公差（mm），一般取，或查表6⁃2和表6⁃3选取。

3）螺纹型芯小径d_1m。

式中 d_1m——螺纹型芯小径（mm）；

D_1s——塑件内螺纹小径（mm）；

δ_z——螺纹型芯小径制造公差（mm），一般取，或查表6⁃2和表6⁃3选取。

4）螺纹型芯螺距P_m。

P_m=（P_s+P_sS_cp）±δ_z （6⁃20）

式中 P_m——螺纹型芯螺距（mm）；

P_s——塑件内螺纹螺距（mm）；

δ_z——螺纹型芯螺距制造公差（mm），查表6⁃4选取。

表6⁃4 螺纹型芯和螺纹型环的螺距制造公差（单位：mm）

（2）B螺纹型环成型尺寸计算

1）螺纹型环大径D_m。

式中 D_m——螺纹型环大径（mm）；

d_s——塑件外螺纹大径（mm）；

δ_z——螺纹型环大径制造公差（mm），一般取，或查表6⁃2和表6⁃3选取。

2）螺纹型环中径D_2m。

式中 D_2m——螺纹型环中径（mm）；

d_2s——塑件内螺环中径（mm）；

δ_z——螺纹型环中径制造公差（mm），一般取，或查表6⁃2和表6⁃3选取。

3）螺纹型环小径D_1m。

式中 D_1m——螺纹型芯小径（mm）；

d_1s——塑件内螺纹小径（mm）；

δ_z——螺纹型芯小径制造公差（mm），一般取，或查表6⁃2和表6⁃3选取。

4）螺纹型环螺距，与螺纹型芯螺距计算公式相同。

3.螺纹型芯和螺纹型环成型尺寸计算的补充说明

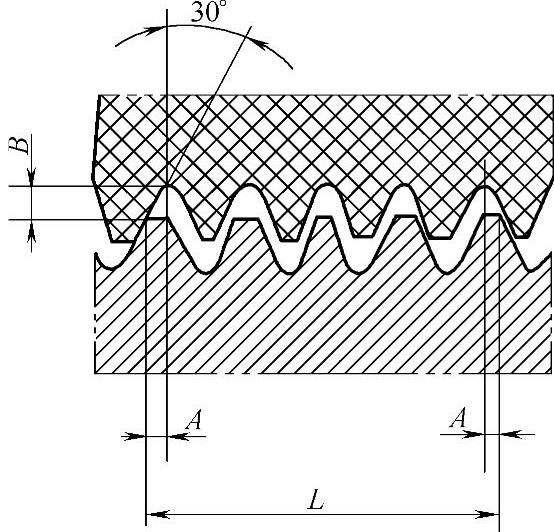

1）成型塑件螺纹时，由于收缩的不均匀性及收缩率波动等因素，其尺寸（如螺距尺寸）和牙型与正常螺纹相比都有较大的偏差和变化，降低了可旋入性。因此，在不影响使用的情况下，为了确保两塑件螺纹的配合，要求它们的配合比较松。这样螺纹型环的尺寸就要比螺纹型芯相应部分的尺寸小一些，从而保证塑件外螺纹比塑件内螺纹略小。

从以上公式可知，螺纹型芯径向尺寸计算与一般型芯径向尺寸计算是相似的，螺纹型环径向尺寸计算与一般型腔径向尺寸计算是相似的，但它们又不完全相同。

在螺纹型芯的小径计算公式中，按一般规律加上，但此公式中是加上b，因此用该螺纹型芯成型的塑件内螺纹的小径大些，牙尖短些，这样不仅增加了牙顶端的配合间隙，避免配合时牙顶与牙根的干涉现象，有利于装配，而且也增加了牙顶的厚度和强度，防止螺纹破裂或变形。根据同样的理由，螺纹型环的大径计算公式中减去b，而不是减去，因此用它成型的塑件外螺纹大径较小，这样就能使螺纹配合比较松，利于装配。
