主型芯是指塑料成型模中成型塑件较大内表面的凸状零件，又称型芯。型芯有整体式和组合式两大类。

图6⁃8所示为整体式凸模或型芯。其中，图6⁃8a为整体式结构，其结构牢固，成型的塑件质量较好，但机械加工不便，钢材消耗量较大。此种型芯主要用于小型模具上的形状简单的小型凸模（型芯）。为了节约贵重钢材和便于加工，将凸模（型芯）单独加工后，再镶入模板中，如图6⁃8b、c、d所示的结构。图6⁃8b为通孔台肩式，凸模用台肩和模板相连，再用垫板螺钉紧固，这在连接比较牢固的方法中是最常用的。对于凸模和模板固定部分是圆柱面而且型芯有方向性的场合，可采用销钉或键止转定位；图6⁃8c为通孔无台肩式；图6⁃8d为不通孔式的结构。

对于形状复杂的大型凸模（型芯），为了便于机械加工，可采用组合式的结构，设计和制造这种型芯时，必须注意结构合理，应保证型芯和镶块的强度，防止热处理变形且应避免尖角与壁厚突变。图6⁃9所示为镶拼式组合凸模（型芯）。其中，图6⁃9a所示的凸模，如果采用整体式结构，则必然造成加工困难，改用两个小型芯的镶拼结构，分别单独加工，则可使加工工艺大大简化。但当两个小型芯的位置十分接近时，由于型芯孔之间的壁很薄，热处理时容易开裂。如果用图6⁃9b的结构，仅镶嵌一个型芯，则可克服上述缺点。如图6⁃9c所示的结构，其中有两处长方形凹槽，如采用整体式结构，则加工相当困难，改用三块镶块分别加工后铆钉铆合，就比较便于加工。

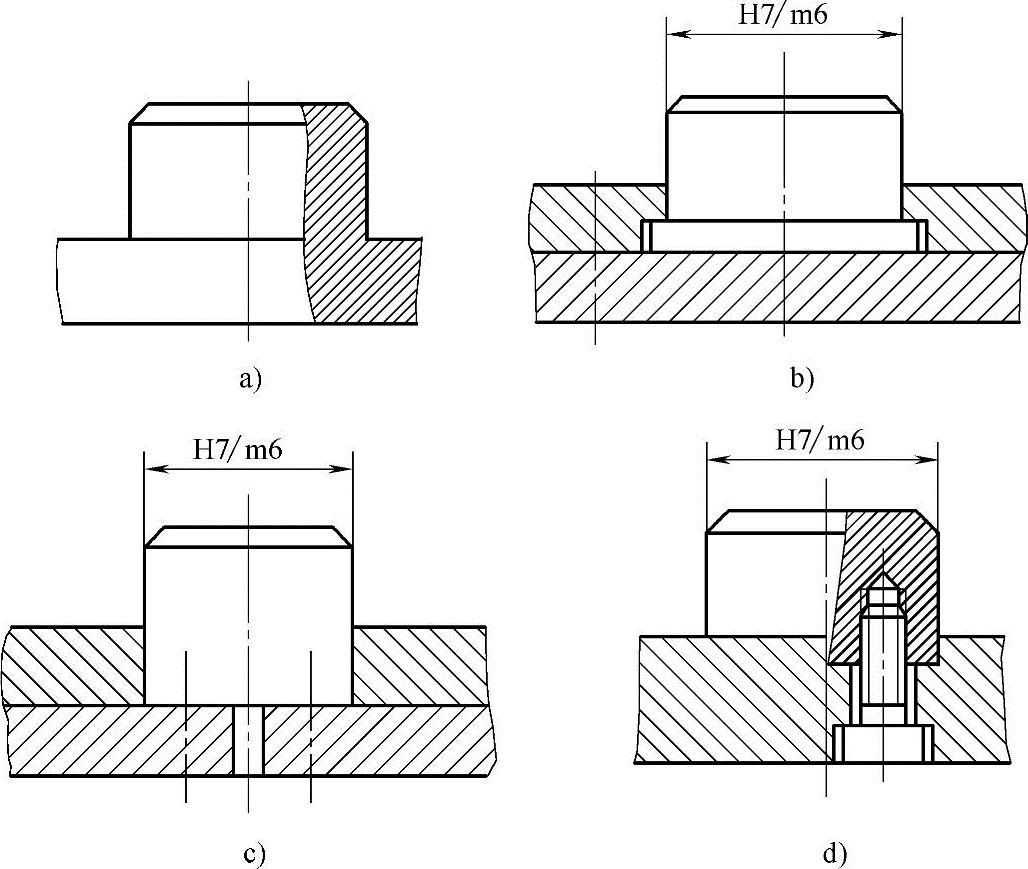

图6⁃8 主型芯的结构

a）整体式 b）、c）、d）组合式

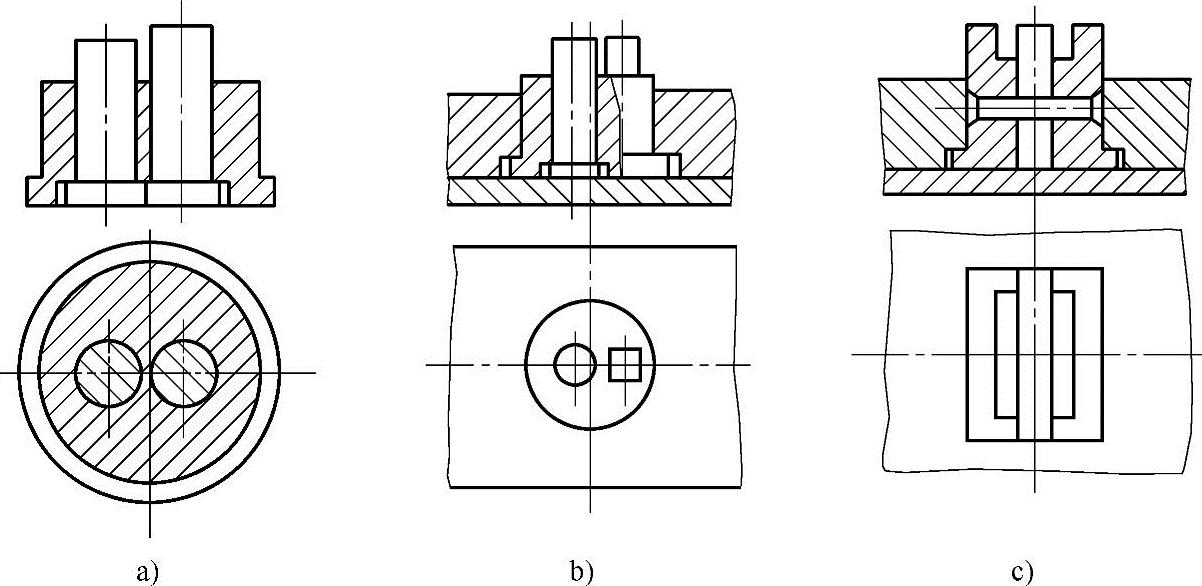

图6⁃9 镶拼式组合型芯
