注射机的结构组成与工作过程详解
【摘要】：一台通用型的注射机主要由注射装置、合模装置、液压传动和电气控制系统等组成，如图45所示。螺杆式注射成型机的工作过程如图41所示，注射成型机工作过程循环图如图46所示。
随着注射成型技术的广泛应用与发展，注射成型机的类型越来越多，其中最有代表性、应用最广泛的是通用型注射成型机。通用型注射成型机是用于加工热塑性塑料的普通单阶式、单工位的注射成型机，有螺杆式和柱塞式两种，但以螺杆式为主。下面主要介绍螺杆式注射成型机。
注射成型时，每一个工作循环中注射机需完成塑化、注射和成型三个基本过程。一台通用型的注射机主要由注射装置、合模装置、液压传动和电气控制系统等组成，如图4⁃5所示。

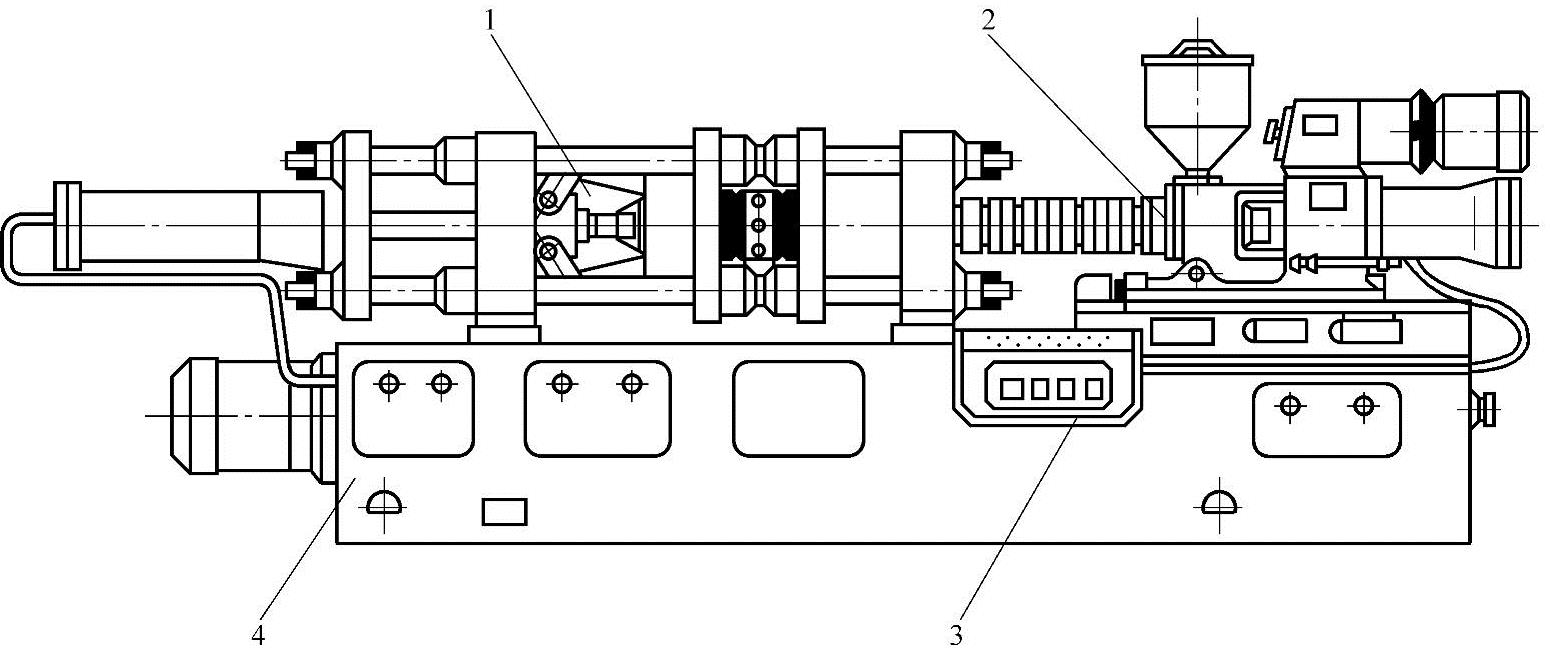

图4⁃5 往复螺杆式注射机的组成
1—合模装置 2—注射装置 3—电气控制系统 4—液压系统
1.注射装置
注射装置的主要作用是使塑料均匀地塑化熔融，并以足够的压力和速度将一定量的熔料注入模具的型腔中。它主要由塑化部件（螺杆、机筒和喷嘴等）、料斗、计量装置、传动装置、注射座和注射座移动液压缸等组成。
2.合模装置
合模装置的主要作用是实现模具的启闭动作，保证成型模具的可靠闭合，以及脱出制件。它主要由前后固定模板、移动模板、连接前后模板用的拉杆、合模液压缸、移模液压缸、连杆机构、调模装置、制件顶出装置和安全门等组成。
3.液压传动和电气控制系统
液压传动和电气控制系统的主要作用是保证注射成型机按工艺过程预定的要求（如压力、速度、温度、时间）和动作程序，准确无误地进行工作。液压传动系统主要由各种液压元件和回路及其他附属装置等组成，电气控制系统主要由各种电气仪表和微机控制系统等组成。液压传动和电气系统有机地组合在一起，对注射成型机提供动力和进行控制。
4.注射机的工作过程
各种注射成型机完成注射成型的动作程序可能不完全一致，但所要完成的工艺内容即基本工序是相同的。螺杆式注射成型机的工作过程如图4⁃1所示，注射成型机工作过程循环图如图4⁃6所示。
图4⁃6 注射成型机工作过程循环图
