塑件表面花纹、标记、符号和文字设计

2023-06-30 理论教育版权反馈

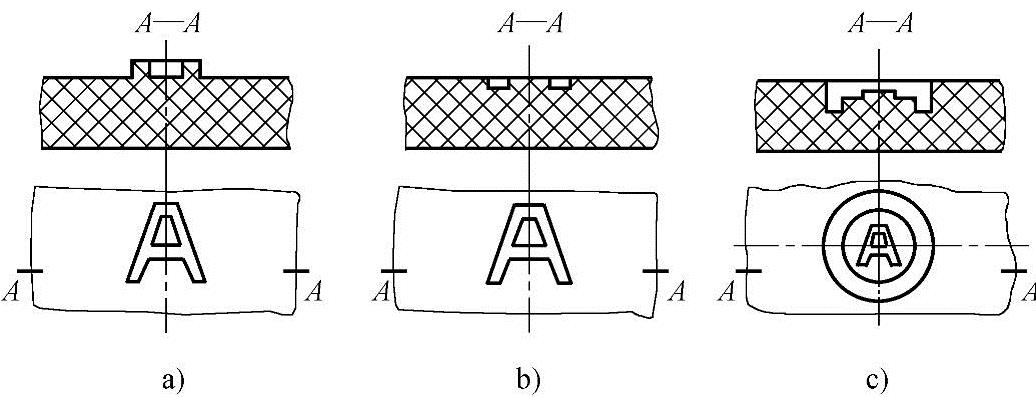

【摘要】：2）装饰或掩饰塑件的结合的某些部位。3）增加装配时的结合牢固性。设计的花纹应易于成型和脱模，便于模具制造。为此，凸凹纹方向应与脱模方向一致。塑件侧表面的皮革纹等是依靠侧壁斜度保证脱模的。图339 塑件花纹的设计2.塑件上的标记、符号和文字塑件上的标记、符号和文字可以设计成三种不同的形式。这种结构形式的凸字在使用时不易损坏，模具制造也比较方便。

1.塑件上的花纹

塑件上的花纹（如凸纹、凹纹、皮革纹等）的作用如下。

1）增大接触面积，防止使用中的滑动。

2）装饰或掩饰塑件的结合的某些部位。

3）增加装配时的结合牢固性。

设计的花纹应易于成型和脱模，便于模具制造。为此，凸凹纹方向应与脱模方向一致。图3⁃39a、d所示的设计塑件脱模麻烦，模具结构复杂；图3⁃39c所示的设计在分型面处的飞边不易清除；而图3⁃39b、e所示的设计则脱模容易，模具结构简单，制造方便，而且分型面处的飞边为一圆形，容易去除。塑件侧表面的皮革纹等是依靠侧壁斜度保证脱模的。
