塑料齿轮的尺寸设计及注意事项

2023-06-30 理论教育版权反馈

【摘要】：塑料齿轮主要用于精度和强度要求不太高的齿轮传动，其噪声低，自润滑性好。为了使塑料齿轮适应注射成型工艺，对齿轮各部分尺寸如图332所示，一般规定如下。图332 塑料齿轮各部分尺寸4）轮毂外径D1最小应为轴孔直径D的1.5～3倍。设计塑料齿轮时还应注意以下几点。4）塑料的收缩会影响啮合性能，相互啮合的塑料齿轮宜用相同塑料制成。图333 塑料齿轮与轴固定形式图334 塑料齿轮辐板的形式a）不合理 b）合理

塑料齿轮主要用于精度和强度要求不太高的齿轮传动，其噪声低，自润滑性好。常用的塑料是尼龙、聚碳酸酯、聚甲醛和聚砜等。

为了使塑料齿轮适应注射成型工艺，对齿轮各部分尺寸如图3⁃32所示，一般规定如下。

1）轮缘宽度t₁最小应为齿高t的3倍。

2）辐板厚度H₁应等于或小于轮缘厚度H。

3）轮毂厚度从应等于或大于轮缘厚度H，并相当于D。

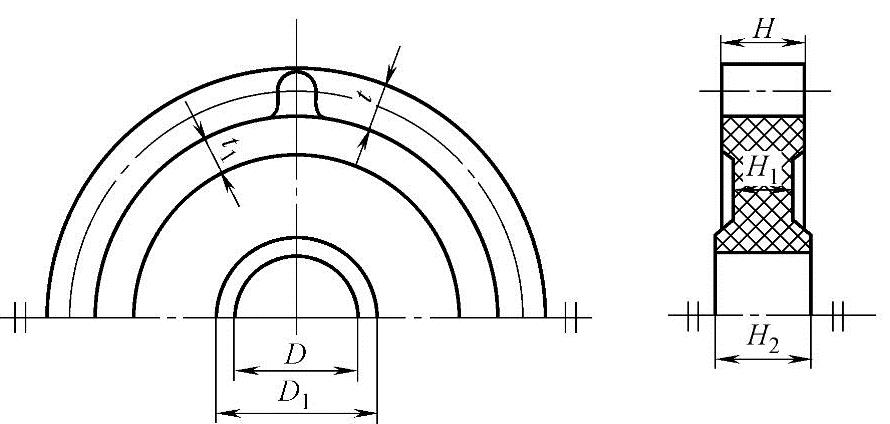

图3⁃32 塑料齿轮各部分尺寸

4）轮毂外径D₁最小应为轴孔直径D的1.5～3倍。

设计塑料齿轮时还应注意以下几点。

1）为减小尖角处的应力集中及齿轮在成型时成型应力的影响，应尽量避免截面的突然变化，应尽可能加大圆角及过渡圆弧的半径。

2）为避免装配时产生应力，轴与孔应尽可能不采用过盈配合，采用过渡配合。此时，轴与齿轮孔的固定方法如图3⁃33所示。其中，图3⁃33a表示轴与孔成月形配合，图3⁃33b表示轴与齿轮用两个定位销固定，前者较为常用。

3）为避免齿形因收缩而变形，还必须注意齿轮厚度的均匀性和轮辐结构等的设计。

4）塑料的收缩会影响啮合性能，相互啮合的塑料齿轮宜用相同塑料制成。

5）对于薄齿轮，由于厚度不均匀会引起齿形歪斜，因此用无毂无轮缘的齿轮可以很好地改善这种情况。但如在辐板上有大孔时，如图3⁃34a所示，因孔在成型时很少向中心收缩，会使齿轮歪斜，如采用如图3⁃34b所示的形式，即轮毂和轮缘之间采用薄肋时，则能保证轮缘向中心收缩。

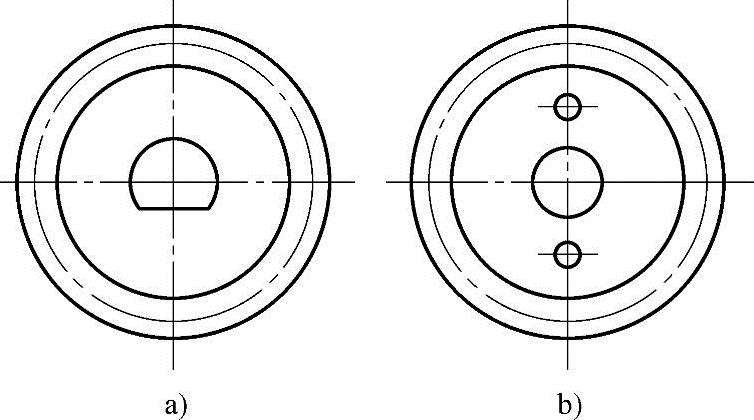

图3⁃33 塑料齿轮与轴固定形式

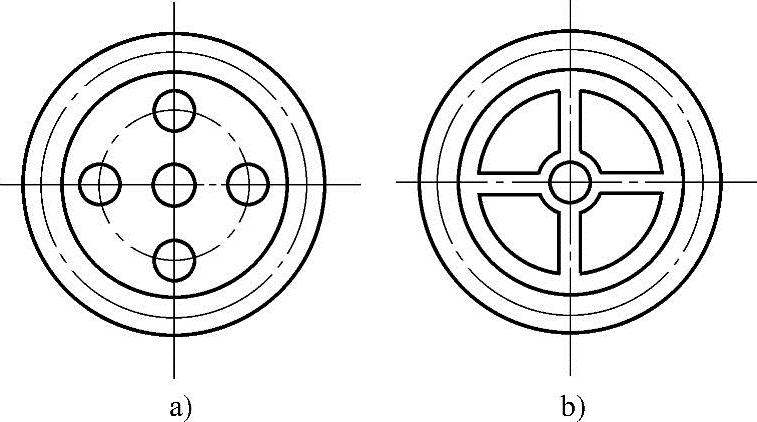

图3⁃34 塑料齿轮辐板的形式

a）不合理 b）合理
