SF6断路器的分类和特点
【摘要】：SF6断路器无噪声公害，无火灾危险。SF6断路器要求加工精度高，密封性好，对水分和气体的检测要求严格，给生产带来一定困难。图6-17为LW-220型SF6断路器一相的外形图。
1.SF6断路器的特点
1）灭弧室断口耐压强度高
由于断口耐压强度高，故对同一电压等级，SF6断路器的断口数目较少，可以简化结构，缩小安装面积，有利于生产和运行的管理。
2）开断容量大，性能好
目前，这种断路器的电压等级已达500 kV以上，额定开断电流可达100 kA。它不仅可以切断空载长线而不重燃，切断空载变压器而不截流，同时还能较容易地切断近区故障。
3）电寿命长
由于触头烧损轻微，故电寿命长。一般连续（累计）开断电流4 000～8 000 kA可以不检修，相当于大约10 a无须检修。
SF6断路器无噪声公害，无火灾危险。可发展形成SF6密封式组合电器，从而缩小变电所占地面积，这对城市电网变电所建设尤为有利。
SF6断路器要求加工精度高，密封性好，对水分和气体的检测要求严格（年漏气量不得超过3%），给生产带来一定困难。
2.SF6断路器的分类
SF6断路器按结构形式可分为瓷瓶支柱式与落地罐式两种。前者在结构上与少油断路器类同，只是以SF6气体取代变压器油作为介质，它属积木式结构，系列性、通用性强。其灭弧室可布置成“T”形或“Y”形。图6-17为LW-220型SF6断路器一相的外形图。断路器相有两个断口，其额定电压为220 kV，额定电流为3 150 A，额定开断容量为15 000 kVA，静稳定电流为40 kA、动稳定电流为100 kA（峰值），SF6气体额定压力（20℃）为556 kPa。落地罐式断路器的结构形式类同多油断路器，但气体被密封于一罐内。它的整体性强，机械稳固性好，防振能力强，这可以组装互感器等其他元件，但系列性差。

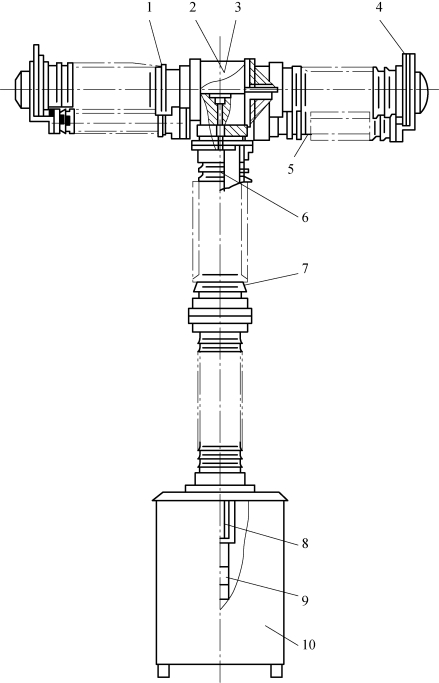

图6-17 LW-220型SF6断路器（单相）
1—灭弧室瓷套；2—传动机构室；3—传动拐臂、连杆（剪刀式机构）；4—接线板；5—电容器；6—绝缘拉杆；7—绝缘支柱；8—活塞；9—工作缸；10—机构箱（代底座）。
