断路器开断性能:交直流分量特征值解析

【摘要】:开断性能是断路器重要的性能之一。国家标准规定,断路器的额定短路开断电流是在标准规定的相应工频及瞬态恢复电压下能够开断的最大短路电流,可用2个特征值表示:一是交流分量有效值,简称为额定短路电流;二是直流分量百分数。

开断性能是断路器重要的性能之一。当电力系统发生短路故障时,短路电流比正常负荷电流大得多,这时电路最难开断。当接地短路等故障的电流值、暂态恢复电压上升率及峰值和工频恢复电压超过某一限度时,显然断路器不能开断。因此,可靠地开断短路故障是高压断路器主要的也是最困难的任务。按照以下参照标准规定的条件,给出断路器能够开断的电流值的限度。

1.额定开断电流

额定开断电流也称为额定短路开断电流,是标志着高压断路器开断短路故障能力的参数。这是在规定的使用和性能条件以及规定的电压下,断路器能够开断的预期开断电流值,即所能开断的最大短路电流。断路器的额定短路开断电流一般比其所能开断的极限电流值稍低,以留有裕量。国家标准规定,断路器的额定短路开断电流是在标准规定的相应工频及瞬态恢复电压下能够开断的最大短路电流,可用2个特征值表示:一是交流分量有效值,简称为额定短路电流;二是直流分量百分数。标准上规定,若直流分量不超过20%,则额定短路开断电流仅以交流分量有效值来表示。交流及直流的确定如图6-4所示。

图6-4 短路关合和开断电流及直流分量百分数的确定

AA′、BB′—短路电流包络线;Bx—短路电流零线;CC′—任一时刻电流波形零线的偏移;
DD′—任一时刻交流分量的有效值,从CC′测量;EE′—触头分离时刻(起弧);IMC—关合电流;IAC—在EE′瞬间交流分量幅值;IDC—在EE′瞬间直流分量幅值;(IDC/IAC)×100%—直流分量的百分数。

如图6-4所示,设在起弧瞬间的交流分量幅值为IAC,直流分量振幅为IDC,通常需要开断的额定开断电流可用(对称分量有效值)表示。当需要特别指出非对称开断电流时,可用表示。对于三相断路器采用通过最大电流一相的开断电流表示。

额定短路开断电流的交流分量有效值从下列数值中选取:1.6、3.15、6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100 kA。

另外,在电力系统发生短路故障后,要求继电保护系统尽快动作,断路器开断得越快越好。这样可以缩短电力系统故障存在的时间,减轻短路电流对设备的冲击。更重要的是,在超高压电力系统中,尽快开断短路电流可以增加电力系统的稳定性,从而保证输电线路的输送容量。因此,断路器的开断时间在额定开断时间以内也是必要条件。

2.瞬态恢复电压与工频恢复电压

电力系统发生短路后,断路器分闸开断短路电流。断路器触头分离后,触头间产生电弧。在电弧电流过零瞬间,电弧熄灭,触头上产生暂态恢复电压。在电压恢复过程中,出现在弧隙间的是具有瞬态特性的电压,称为瞬态恢复电压utr。瞬态恢复电压存在的时间很短,只有几十微秒至几毫秒。瞬态恢复电压消失后,弧隙出现的是由工频电源决定的电压,称为工频恢复电压upr,如图6-5所示,工频恢复电压也可以说是电弧熄灭后弧隙上恢复电压的稳态值。图6-5(a)所示的电压恢复过程是带有周期性分量的或是多频分量的振荡过程,图6-5(b)所示是非周期过程。

瞬态恢复电压与工频恢复电压统称为恢复电压。

图6-5 恢复电压

(a)周期性的振荡过程;(b)非周期过程

交流电弧的熄灭条件:弧后触头间的介质恢复强度在任何瞬间大于作用在断口上的暂态恢复电压值。当交流断路器开断短路故障时,瞬态恢复电压具有决定性的作用,因此也是分析研究的主要方面。常用断路器的零前电流下降率和零后瞬态恢复电压上升率的乘积来衡量它的灭弧能力。

瞬态恢复电压的变化取决于:工频恢复电压的大小与频率;电路的阻尼值(如电路中的电感、电容和电阻的数值)以及它们的分布情况;断路器的电弧特性,因为电流过零时弧隙电阻值的差别很大,因此弧隙电阻会给瞬态恢复电压带来很大的影响。

当电流过零时,假设断路器触头间弧隙电阻无穷大,那么瞬态恢复电压只取决于电路参数(电压大小、频率、电感、电容和电阻等),而与断路器本身无关。这种开断无直流分量的交流电流时的瞬态恢复电压为电网的固有瞬态恢复电压或预期瞬态恢复电压。在断路器标准中规定的瞬态恢复电压都是指的电网固有瞬态恢复电压。

我国标准规定,出线端短路时的预期瞬态恢复电压,是断路器在出线端短路的条件下,应能开断的回路的瞬态恢复电压极限值。

当三相断路器开断时,电流首先过零的一相称为首开极,首开极所开断的电流是单相的,对于不同形式的短路,在首开极开断过程中,工频恢复时值是不同的。首开极触头间的工频恢复电压与系统相电压幅值之比称为首开极系数。对于三相不接地短路,首开极系数kpp=1.5;对于中性点经阻抗接地系统三相短路,kpp不大于1.3;对于两相异端短路,

对电力系统中存在的多频暂态恢复电压波形,可以按规定的方法将其化为等效的标准波形后,再进行处理。

表征瞬态恢复电压特性的数值有四参数法和二参数法,如图6-6所示。

当电力系统电压等于或高于110 kV,且短路电流比较大时,瞬态恢复电压适于用四参数法确定的三条线段所组成的包络线来表示,如图6-6(a)所示。在图6-6(a)中,u1为第一参数电压,t1为到达u1的时间,uc为第二参数电压(TRV峰值),t2为到达uc的时间。

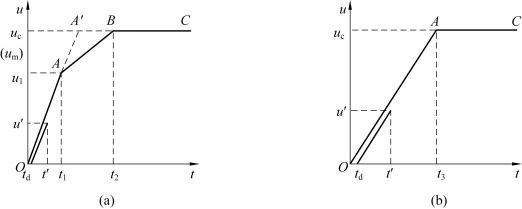

图6-6 四参数法和二参数法恢复电压特性

(a)四参数法恢复电压特性;(b)二参数法恢复电压特性

图6-6的参数说明如下。

(1)uc:瞬态恢复电压峰值,到达此峰值的时间为t3(四参数法中为t2),以uc、t3表征恢复电压特性的方法称为二参数法。

(2)u1:四参数法恢复电压的第一参考电压,它是首开极恢复电压中的工频分量幅值,到达此值的时间为t1,以uc、t2、u1、t1表征恢复电压特性的方法叫作四参数法。

(3)td:时延线的起始时间,时延线的终点坐标为(u′,t′)。

(4)uc/t3:二参数法恢复电压上升陡度(kV/s)。

(5)u1/t1:四参数法恢复电压上升陡度(kV/s)。

由于断路器电源侧局部电容的影响,在瞬态恢复电压最初几微秒内产生了一较低电压上升率,通过引入一个时延来考虑这个影响。图6-6中,td表示时延,u′为参考电压,t′为到达u′的时间。

额定电压72.5 kV及以下预期瞬态恢复电压的标准值均以二参数法表示。

126~800 kV预期瞬态恢复电压的标准值,除10%额定短路开断电流的TRV用二参数法表示外,其余均用四参数法表示。

对于额定短路开断电流超过50 kA且额定电压为126 kV及以上,或断路器电源侧直接连接大型电缆网络等情况,均采用较低的TRV上升率试验断路器可能更经济合理。对于单相系统或在其他更严酷条件下使用的断路器,如下列情况:

(1)靠近发电机回路的断路器;

(2)断路器直接与变压器连接,断路器和变压器之间无明显附加电容,且由变压器提供的短路电流大于断路器额定开断电流的50%;

(3)靠近串联电抗器的断路器;

(4)开断近区故障。

当出现上述情况时,TRV值还应特别考虑基本短路试验系列,有试验方式T10、T30、T60、T100s,分别由额定操作顺序组成,规定了瞬态和工频恢复电压下开断10%(T10)、30%(T30)、60%(T60)和100%(T100s)的额定短路开断电流,其直流分量小于20%。在短路试验方式T100s中可能会分成关合试验和开断试验。此时,构成关合操作的部分称为T100s(a),构成开断操作的部分称为T100s(b)。
