用途和分类概述

2023-06-30 理论教育版权反馈

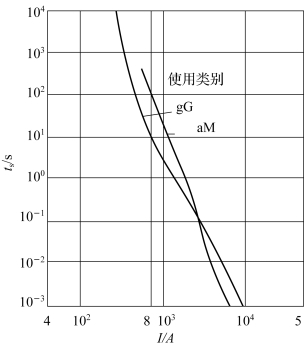

【摘要】：专职人员使用的熔断器按用途可分为一般工业用熔断器、半导体器件保护用熔断器、快慢动作熔断器和自复熔断器等。这种熔断器在故障电流切除后会立即自动恢复到初始状态，可继续使用，故称为自复熔断器。G类为一般用途熔断体，可用于保护包括电缆在内的各类负载。表5-5德国标准对低压熔断器按使用类别分类的规定注：Imin为最小熔化电流。图5-2为不同使用类别和分断范围组合的某200 A熔断器的时间-电流特性比较。

熔断器广泛应用于低压配电系统和控制系统中，主要用于短路保护，同时也是单台电气设备的重要保护元件之一。熔断器串于被保护电路中，能在电路发生短路或严重过载时自动熔断，从而切断电路，起到保护作用。熔断器与其他开关电器组合可构成各种熔断器组合电器。熔断器互相配合或与其他开关电器（如断路器）配合使用，通过熔断器熔断特性之间或熔断器熔断特性和其他开关电器中保护元件的保护特性之间的配合，在一定短路电流范围内可满足选择性保护要求。

按结构形式，熔断器可以分为专职人员使用和非专职人员使用两类。前者多采取开启式结构，如刀形触头熔断器、螺栓连接熔断器和圆筒帽熔断器等；后者的安全要求比较严格，额定电压不超过500 V，额定电流不超过100 A，其结构多采取封闭式或半封闭式，如螺旋式、圆管式或插入式等。

专职人员使用的熔断器按用途可分为一般工业用熔断器、半导体器件保护用熔断器、快慢动作熔断器和自复熔断器等。半导体器件保护用熔断器具有快速分断性能，主要用作硅变流装置内部短路保护。快慢动作熔断器有两段保护特性，可在不同的电流范围内满足不同的保护特性要求，自复熔断器是一种新型限流元件，本身不能分断电路（严格说自复熔断器并不是熔断器，而是一种故障状态下的限流器），常与断路器串联使用，可提高断路器的分断能力。这种熔断器在故障电流切除后会立即自动恢复到初始状态，可继续使用，故称为自复熔断器。

按分断范围（或称工作类型），熔断体可分为g类和a类。

（1）g类为全范围分断，其连续承载电流不低于其额定电流，并可在规定条件下分断最小熔化电流至其额定分断电流之间的各种电流。

（2）a类为部分范围分断，其连续承载电流不低于其额定电流，但在规定条件下只能分断4倍额定电流至其额定分断电流之间的各种电流。

按使用类别，熔断体又分为G类和M类。

（1）G类为一般用途熔断体，可用于保护包括电缆在内的各类负载。

（2）M类为电动机电路用熔断体。

对于具体的熔断体，上述2种分类可以有不同的组合，如gG、aM等。

我国标准对熔断器按分断范围和使用类别进行分类的规定和IEC标准相同。德国标准的规定则与此有出入，如表5-5所示。

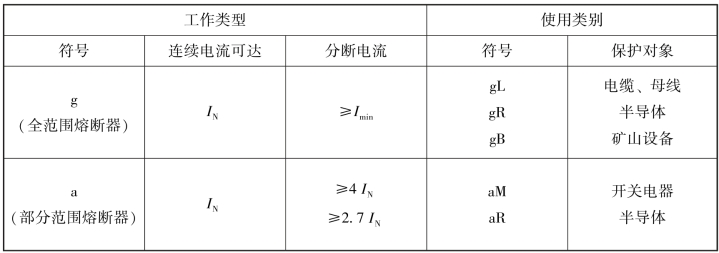

表5-5　德国标准对低压熔断器按使用类别分类的规定
