如何有效熄灭交流电弧？
【摘要】：交流电弧的熄灭条件是在零休期间不发生热击穿，同时在此之后弧隙介质恢复过程总是胜过电压恢复过程，即不发生电击穿。因此，除非有特殊要求，否则交流开关电器多采用灭弧强度不过强的灭弧装置，使电弧是在零休期间，而且是在电流首次自然过零时熄灭。实际上交流电弧未必均能于电流首次自然过零时熄灭，有时需经2～3个半周才熄灭。
交流电弧的熄灭条件是在零休期间不发生热击穿，同时在此之后弧隙介质恢复过程总是胜过电压恢复过程，即不发生电击穿。但从灭弧效果来看，零休期间是最好的灭弧时机：一则这时弧隙的输入功率近乎等于0，只要采取适当措施加速电弧能量的散发以抑制热电离，即可防止因热击穿引起电弧重燃；二则这时线路储存的能量很小，需借电弧散发的能量，不易因出现较高的过电压而引起电击穿。反之，若灭弧非常强烈，在电流自然过零前就“截流”，强迫电弧熄灭，则将产生很高的过电压，即使不致影响灭弧，也会对线路及其中的设备不利。因此，除非有特殊要求，否则交流开关电器多采用灭弧强度不过强的灭弧装置，使电弧是在零休期间，而且是在电流首次自然过零时熄灭。
实际上交流电弧未必均能于电流首次自然过零时熄灭，有时需经2～3个半周才熄灭。如图3-15所示，触头刚分离（t=t0）时，弧隙很小，uh也不大。故电流在首次过零（t=t1）前，其波形基本上仍属正弦波，且在电流过零处比电源电压滞后约为90°。这时，介质强度ujf不大，当恢复电压uhf于不久后大于燃弧电压uh1时，弧隙被击穿，电弧重燃。

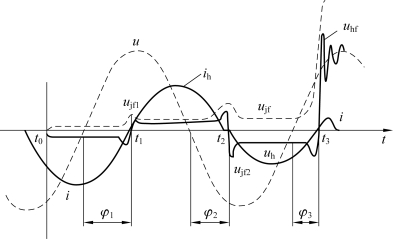

图3-15 分断交流电路时的各弧隙参数波形
在第二个半周，弧隙增大了，uh和ujf均增大，电流再过零（t=t2）时的滞后角φ1＜φ2由于ujf仍不够大，在uhf＞ujf2时，弧隙再次被击穿，电弧仍重燃。此后，因弧隙更大，当t=t3，即电流第三次过零时，φ3＜φ2，且ujf始终大于uhf，则电弧不再重燃，电弧终被熄灭，交流电路也完全切断了。
