直流电弧熄灭过程中的电压变化

【摘要】:由式和式可知,当出现截流时,电流的变化率极高,可能造成有害的过电压。由此可知,在直流电路中,如没有采取措施限制过电压,则采取过分的灭弧措施是有害的。

1.过电压

在通常情况下,电路中不可避免地存在一定的电感,当直流电弧的灭弧措施过于强烈时,可能导致电弧的燃弧时间过短,此时电弧电流从某一数值下降到0的速度过快(即电流随时间的变化率过快)。如果电路中没有释放电感储能的通道,则将会在电感元件中产生很高的自感电势,它连同电源电压一起施加于弧隙两端以及与之相连的线路和电气设备上,该合成电压可能比电源电压高出几倍甚至十几倍,故通常称之为过电压。

由式(3-18)可得开断直流电弧时施加于弧隙两端的过电压,即

在通常情况下,当电弧趋于熄灭时电流的变化率最快,因此当Ih→0时,线路中的过电压Ug最高,即

2.截流过电压

当灭弧措施过于强烈时,会造成弧隙中的消电离作用过分强烈,甚至可能导致电弧电流减小到某一数值时电弧电流被强行截断,这一现象被称为电流的截流现象。由式(3-23)和式(3-24)可知,当出现截流时,电流的变化率极高,可能造成有害的过电压。

设图3-7所示的直流电路发生了截流,根据电感电流不能跃变的特性,当发生电流截流时,流过电感L的电流不可能突然停止,于是原来流过弧隙的电流便转而流入与弧隙并联的电容C,电容C被充电;当电感L中的电流等于0 A时,电容C上的电压UC(即弧隙两端的电压)达到最大值。随后,电容C再对电路放电,即电路发生能量交换的振荡过程。由于电路中通常具有一定的电阻值,所以这种振荡是衰减的,故经过数次衰减振荡之后,施加于触头两端(弧隙)的电压最终将稳定在电源电压的数值上,如图3-7所示。

设电流被截断时的瞬时值为Io,此时弧隙两端的电压为Uo,则按能量平衡原理,截流前后储藏于电感和电容中的能量应相等,由此可得

式中:UCmax——弧隙两端并联电容C上的最高电压。

在最不利的情况下,弧隙两端的过电压峰值为

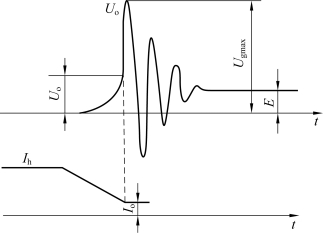

图3-7 电弧电流截流时弧隙上的电压变化情况

3.过电压的危害

如果开断直流电弧时所产生的过电压超过触头间隙介质的耐电强度,则会使触头间隙介质被击穿,导致电弧继续燃烧。另外,由于过电压的存在,可能导致电路中的电气设备及元件被击穿,从而引起破坏性事故。由此可知,在直流电路中,如没有采取措施限制过电压,则采取过分的灭弧措施是有害的。

4.限制过电压的措施

为了防止开断电感性负载时产生有害的过电压,通常可采用如图3-8所示的限制过电压的措施。

图3-8 开断电感性负载时的限制过电压措施

(a)并联二极管的泄流通路;(b)多弧隙限流开断

(1)在电感元件上并联一含有二极管的泄流通路,如图3-8(a)所示,其中Rb为限流电阻。

设弧隙K开断时电弧电流下降到0时被截断,则此时电感L中自感电势eL的方向如图3-8(a)所示,从而导致泄流二极管VD的正向导通,形成电感元件能量的释放回路。若不计二极管VD的正向压降,则回路电流I满足的电压平衡方程式为

设发生截流时刻前一瞬间(t=0-)流过电感的电流I=I0,则式(3-27)的解为

负载两端的电压为

当t=0+时,弧隙K两端过电压的最大值为

由此可见,选择适当的限流电阻数值,可以将过电压降低到合理的水平。如果泄流回路的电流不高于泄流二极管的允许正向导通电流,则可以不用电阻,即Rb=0,从而使得感性负载的反向电压的数值被限制在泄流二极管的正向导通电压(通常小于1 V)。这一限压方法常用于低压开关电器中。

(2)多弧隙限流开断。在图3-8(b)所示的限流开断方式中,开关电器包含2个并联的弧隙,其中主弧隙K1的灭弧能力较强,而辅助弧隙K2的灭弧能力相对较弱。当开断电路时,K1先分开,当弧隙K1的电弧熄灭后,电流将流经弧隙K2和并联电阻Rb;然后再分开K2,最终由弧隙K2将电弧熄灭。这样一来,一方面,由于电路中串入了较大的电阻,减小了电弧电流,从而减少了储存在电感中的能量;另一方面,由于K2的灭弧能力较弱,不会使电流下降速度过快甚至造成截断。由此便可有效地限制电路中可能出现的有害过电压。这一方法常用于高压开关电器中。
