变极性TIG/PLASMA弧焊电源技术简介
【摘要】：在铝合金交流TIG焊中，电流的负半波主要用于去除铝合金表面的氧化膜，正半波主要用于工件的加热。因此，在交流方波TIG焊的基础上，提出了电流脉冲频率、正负半波时间、正负半波峰值等均可独立可调的交流TIG焊电源，称为变极性TIG焊电源，其输出电流波形如图8-22所示。在交流变极性TIG焊电源的基础上，又研制出了变极性交流等离子弧焊电源。
在铝合金交流TIG焊中，电流的负半波主要用于去除铝合金表面的氧化膜，正半波主要用于工件的加热。为了提高焊接效率，往往可以采用增加正半波的导通时间；而与负半波导通时间相比，负半波电流的峰值对于去除氧化膜的作用影响更大。因此，在交流方波TIG焊的基础上，提出了电流脉冲频率、正负半波时间、正负半波峰值等均可独立可调的交流TIG焊电源，称为变极性TIG焊电源，其输出电流波形如图8-22所示。
在交流变极性TIG焊电源的基础上，又研制出了变极性交流等离子弧焊电源。由于变极性等离子弧焊接电源比较昂贵，目前主要应用在航天航空领域的铝镁合金材料焊接中。
目前典型的变极性TIG焊电源有美国米勒（Miller）公司生产的AEROWAVE 300变极性交流TIG焊机。该焊机的正负半波电流可以分别在1～375A范围内独立调整。当钨极为负半波的电流较大，钨极为正半波的电流较小时，钨极烧损低，电弧集中、熔深较大，焊道较窄；相反，就会增加钨极烧损，电弧发散、熔深较浅，清理区域和焊道较宽。

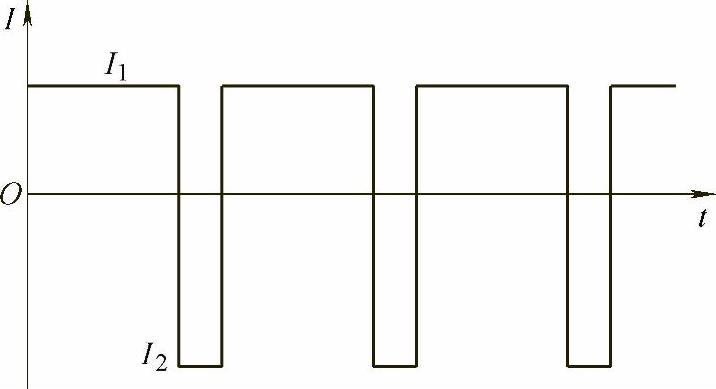

图8-22 变极性TIG焊电流波形示意图
美国艾美特（AMET）公司生产的VPC-450变极性等离子/TIG焊电源，电流调节范围为5～600A，450A时具有100%负载持续率；极性转换能力为1000Hz，脉冲频率范围为400Hz。正向、反向时间增量均为0.1ms。
加拿大黎波迪（Liburdi）公司也生产变极性等离子弧焊机。
