双脉冲MIG焊技术解析与应用探究
【摘要】：采用双脉冲MIG焊工艺，可以进行不锈钢、铝合金材料的焊接，图8-15所示为不同的低频脉冲频率、相同焊接速度下的铝合金双脉冲MIG焊焊缝成形照片。图8-15 不同低频脉冲频率的双脉冲MIG焊焊缝成形a）2Hz b）5.6Hz目前有的焊机可以给出不同的双脉冲模式，图8-16所示为德国DALEX公司生产的VARIO MIG400L-B型MIG/MAG焊机输出的几种脉冲波形以及相应的铝合金焊接焊缝图片。
脉冲MIG焊应用范围越来越广泛，这是因为采用脉冲电流MIG焊，即使在较小的平均焊接电流情况下，也可以实现高效的熔滴喷射过渡，从而可以实现薄板高速焊接；再有，采用数字控制技术，很容易实现一个脉冲过渡一个熔滴的精确控制。
为了实现焊接热输入的控制，在以往脉冲MIG焊工艺基础上，又发展了双脉冲MIG焊，不但可以减少母材的热输入量，减轻母材的热积累效应，可以获得熔宽均匀、美观的波纹状焊缝，还可以增强熔池的搅拌作用以及晶粒细化，降低焊缝内形成气泡、裂纹等缺陷的倾向。
目前，大多数的数字控制MIG焊机中都具有脉冲控制功能，而要求双脉冲功能必须增加专门的软件程序。与双脉冲TIG焊功能一样，该控制技术一般为开环控制，只要改变给定参数就可以得到所需要的脉冲、双脉冲功能。一般直流双脉冲波形基本形式与双脉冲TIG焊的波形相似（见图8-14），只是其基本电参数为电压。
采用双脉冲MIG焊工艺，可以进行不锈钢、铝合金材料的焊接，图8-15所示为不同的低频脉冲频率、相同焊接速度下的铝合金双脉冲MIG焊焊缝成形照片。

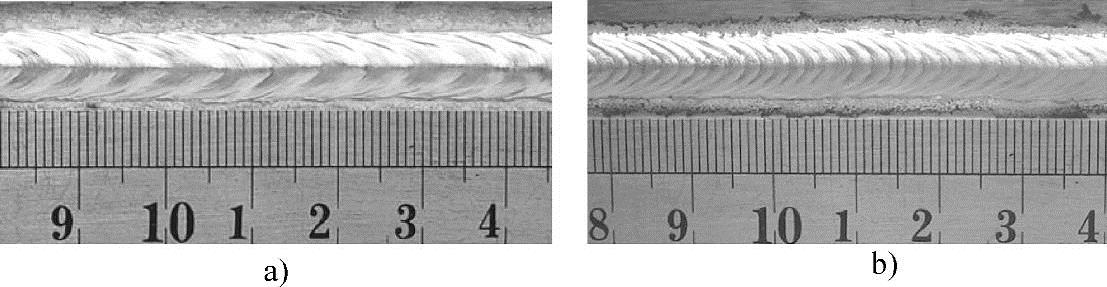

图8-15 不同低频脉冲频率的双脉冲MIG焊焊缝成形
a）2Hz b）5.6Hz
目前有的焊机可以给出不同的双脉冲模式，图8-16所示为德国DALEX公司生产的VARIO MIG400L（W）-B型MIG/MAG焊机输出的几种脉冲波形以及相应的铝合金焊接焊缝图片。

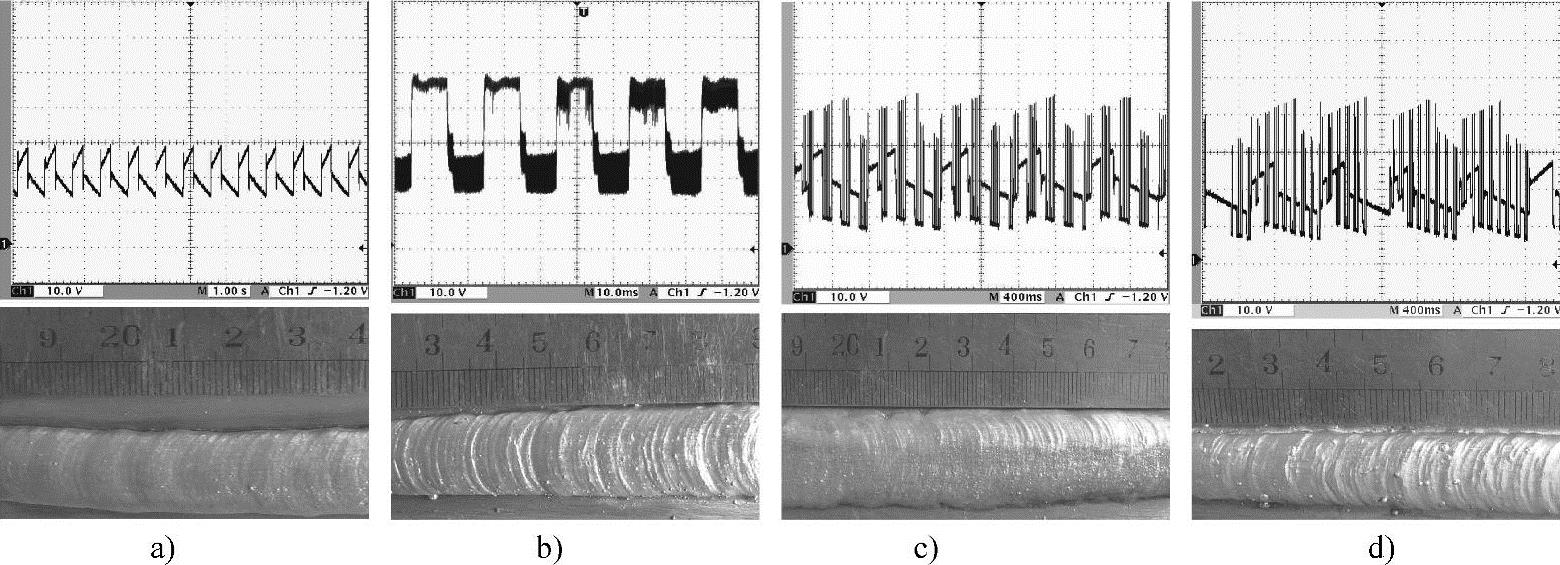

图8-16 脉冲模式及焊缝成形
a）单脉冲模式 b）Puls-ii双脉冲模式 c）Mig-solider双脉冲模式 d）Puls-Ui双脉冲模式
芬兰肯比（Kemppi）公司生产的FastMigPulse 350/450系列数字化焊机、法国SAF焊接设备公司生产的DIGI WAVE500数字化焊机、美国飞马特（THERMADYNE）公司生产的PowermasterSP全数字化弧焊电源等产品均具有双脉冲MIG焊功能，其功能都是通过软件程序来实现的。
