弧长控制技术及代表性弧焊电源介绍
【摘要】：此种情况下，只能采用电流、电压补偿的方法对电弧能量及弧长加以控制，而传统弧焊电源的控制技术很难满足其要求。图8-10所示为焊接过程弧长数字控制效果图。目前拥有弧长控制功能的代表性弧焊电源有奥地利福尼斯公司生产的数字化TPS4000系列气体保护焊机、日本松下公司生产的YM-500KA1全数字化CO2/MAG焊机等。
在熔化极气体保护焊中，弧长的大小直接影响着焊接电弧的焊接电流与电弧电压，因此就会影响焊缝的熔深与熔宽。
在细丝自动CO2焊中，一般采用恒压特性的弧焊电源配合等速送丝的方法。当喷嘴到工件之间距离发生变化时，可以利用电弧弧长的自调节作用来保证弧长不变；也可以通过检测喷嘴到工件之间距离的变化来调整焊枪高度，进而调节弧长使之不变，以保证焊接成形的稳定。但是，当工件表面起伏比较大时，仅靠焊接电弧弧长的自调节作用是不能满足焊接参数稳定要求的，尤其是遇到图8-9所示的一些特殊结构，焊枪与工件表面的距离调整受到限制，上述的调节方法就无能为力了，从而引起CO2焊丝伸出长度的变化以及弧长的变化，导致焊缝熔深、熔宽不一致。此种情况下，只能采用电流、电压补偿的方法对电弧能量及弧长加以控制，而传统弧焊电源的控制技术很难满足其要求。

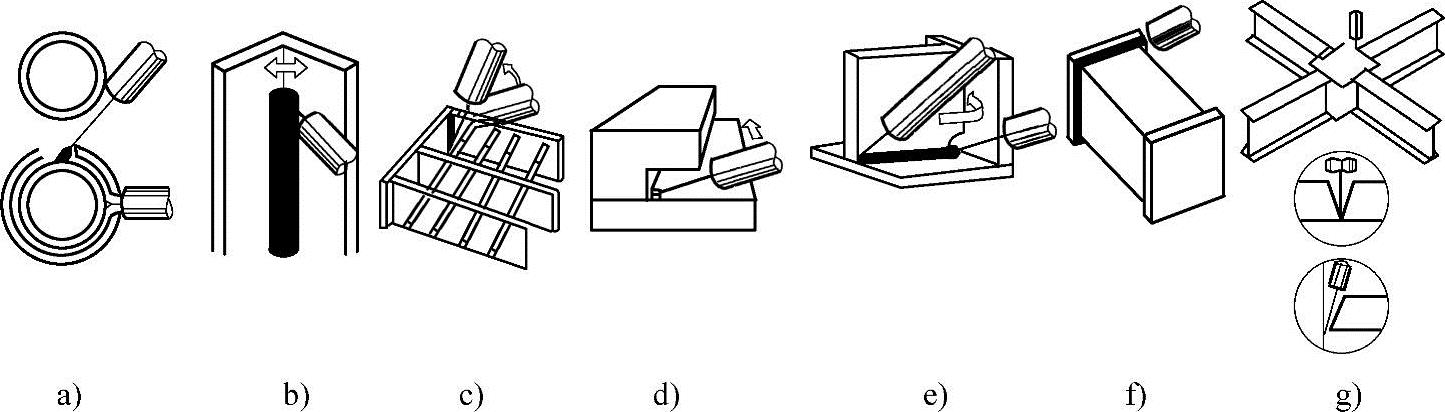

图8-9 焊接弧长变化较大的典型结构实例
a）管材狭窄部位处的回转焊接 b）难度较大的向上立焊 c）在有障碍物等处的焊接 d）在焊枪无法伸入的狭窄处的焊接 e）箱型梁终端部位的焊接 f）立柱的多层焊 g）窄坡口的多层堆焊
在现代弧焊电源控制中，通过理论与实验分析，建立了焊接弧长控制模型，确定了电流、电压反馈以及模糊控制策略，编写相应的软件控制程序，实现了熔化极气体保护焊电弧弧长的数字控制，当焊丝伸出长度发生变化时，保证其弧长基本不变。图8-10所示为焊接过程弧长数字控制效果图。由图8-10可见，无论焊枪高度的变化还是工件高度的变化，由于采用了数字控制技术，焊丝伸出长度不同，但焊接电弧弧长基本保持不变，从而可以保证焊缝成形。
(https://www.chuimin.cn)
图8-10 焊接过程弧长数字控制
a）焊枪高度不同 b）工件高度不同

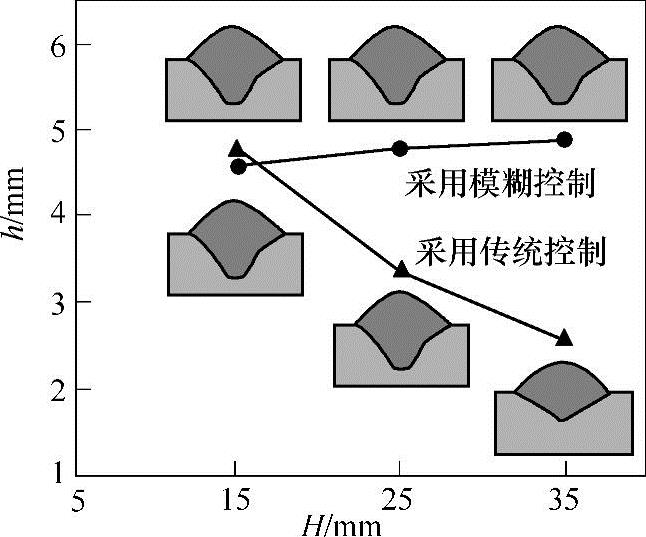

图8-11 传统与模糊控制焊缝成形对比
采用CO2焊，焊接母材厚度为12mm的普通碳钢材料，焊丝直径为1.4mm，焊接速度为40cm/min，焊接电流为300A，电弧电压为28～32V，当焊枪喷嘴高度H从15mm变化到35mm时，采用传统控制与模糊控制焊缝成形的变化如图8-11所示，其中纵坐标表示焊接熔深h。
目前拥有弧长控制功能的代表性弧焊电源有奥地利福尼斯公司生产的数字化TPS4000系列气体保护焊机、日本松下公司生产的YM-500KA1全数字化CO2/MAG焊机等。其中，福尼斯公司生产的数字化TPS4000系列气体保护焊机采用专门的弧长控制软件程序，当弧长变化时，通过调整逆变器工作频率来保证弧压稳定（参见7.4.5节），使得在焊丝伸出长度在8～40mm范围内变化时，都可以保证弧长不变。
