焊机控制电路的功能简介
【摘要】：TPS5000焊机具有许多控制功能，主要介绍下述三个功能：单位脉冲能量控制 采用一个脉冲电流的能量过渡一个熔滴，通过调节脉冲电流的形状，可改变电弧的状态以及熔池的形状。从图7-37中可见，A点干伸长突然降低，在延时一个脉冲周期后马上开始调高工作频率来保证弧压稳定，大约3～4个周期即可调节完毕。
TPS5000焊机具有许多控制功能，主要介绍下述三个功能：
（1）单位脉冲能量控制 采用一个脉冲电流的能量过渡一个熔滴，通过调节脉冲电流的形状，可改变电弧的状态以及熔池的形状。
不同焊接材料、不同的焊丝直径对应不同的脉冲电流波形及脉冲电流参数，例如，直径1.2mm的碳钢、不锈钢、铝镁焊丝，其各自的焊接电流波形如图7-36所示。

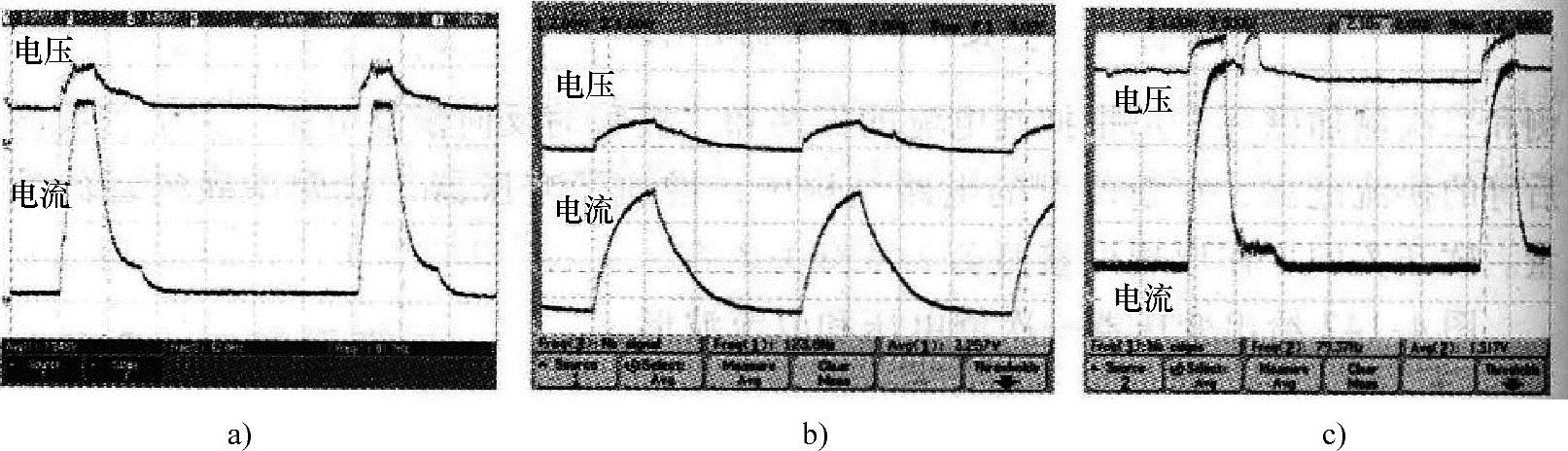

图7-36 不同材料焊接的脉冲焊接波形
a）碳钢 b）不锈钢 c）铝镁合金
（2）弧长闭环控制 为了保证熔化极气体保护焊时，焊接干伸长变化时弧长不变，而自动改变脉冲频率来保证弧长稳定，干伸长变化焊接电流波形如图7-37所示。从图7-37中可见，A点干伸长突然降低，在延时一个脉冲周期后马上开始调高工作频率来保证弧压稳定，大约3～4个周期即可调节完毕。

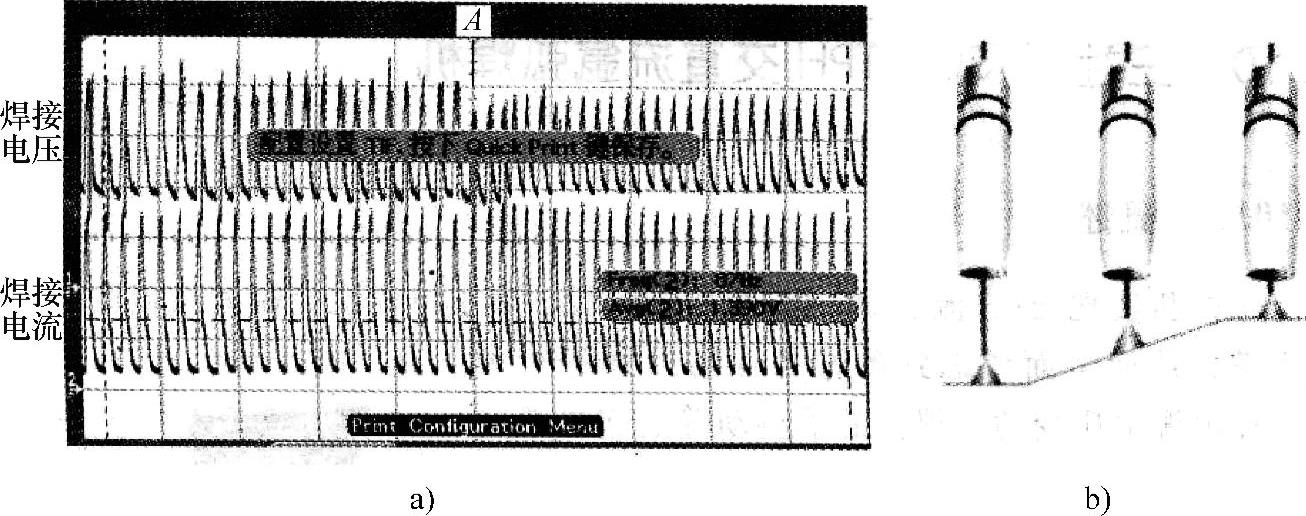

图7-37 不同干伸长焊接的焊接电流波形
a）焊接电流波形 b）不同干伸长焊接情况
（3）熔滴短路过渡控制 在脉冲熔化极气体保护焊中，发生熔滴短路往往出现在脉冲下降沿，当发生熔滴短路时，延时0.5ms短路电流会按一定斜率上升，使熔滴完成短路过渡，最后重新点燃电弧。当短路时间较长，超过一个脉冲周期时，在熔滴短路转向燃弧阶段中，需增加燃弧脉冲，以便实现可靠的熔滴过渡及电弧的再引燃，其电压、电流波形如图7-38所示。

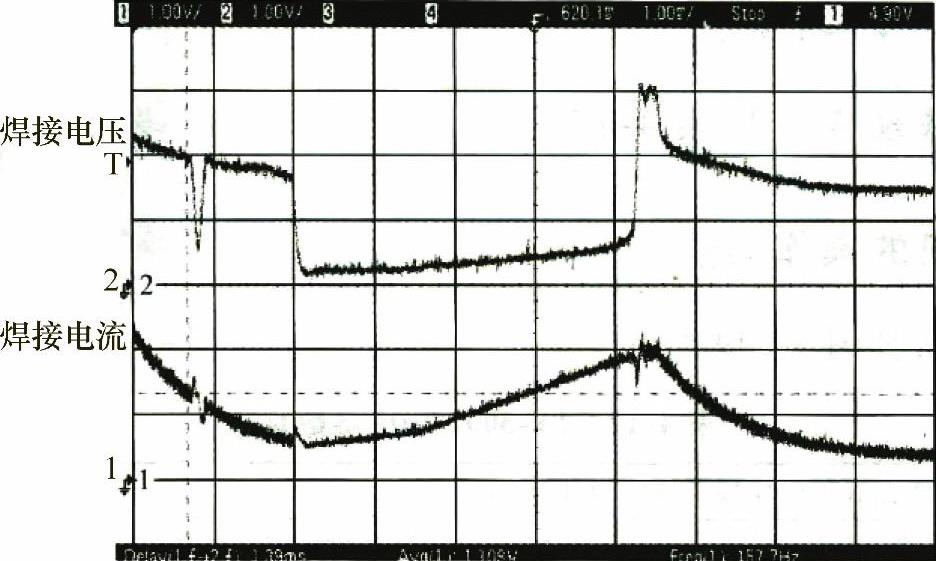

图7-38 熔滴短路过渡控制电压、电流波形（每格1ms）
