林肯V300-I逆变焊机：高性能焊接利器
【摘要】：林肯V300-I逆变焊机是一款多功能焊机，具有焊条电弧焊、TIG焊、气体保护焊功能，可以焊接碳钢、结构钢等黑色金属，也可焊接不锈钢、铁等有色金属，可广泛应用于电力、石油、造船、机械制造等行业。图6-40 V300-I逆变焊机焊条电弧焊外特性曲线a）硬电弧 b）软电弧焊机原理图如图6-41所示，可以分为主电路、逆变器控制、焊接特性控制三个部分。图6-42 V300-I逆变焊机简化主电路及工作原理图第二阶段 场效应晶体管VF1、VF2导通，其工作原理如图6-43所示。
林肯V300-I逆变焊机是一款多功能焊机，具有焊条电弧焊、TIG焊、气体保护焊功能，可以焊接碳钢、结构钢等黑色金属，也可焊接不锈钢、铁等有色金属，可广泛应用于电力、石油、造船、机械制造等行业。
林肯V300-I逆变焊机有四种外特性曲线：用于焊条电弧焊的两种外特性曲线，分别为硬电弧特性曲线和软电弧特性曲线，TIG焊时为划擦引弧，是恒流内拐外特性曲线，气体保护焊时是平特性外特性曲线，焊条电弧焊时的两种外特性曲线如图6-40所示。
如图6-40所示，焊条电弧焊的外特性曲线的空载电压较高，可保证高电弧电压下不易断弧，特别适合纤维素焊条的焊接；两种外特性斜率，硬电弧的外特性斜率较陡，软电弧的外特性斜率较缓，短路区的推力是相似的。

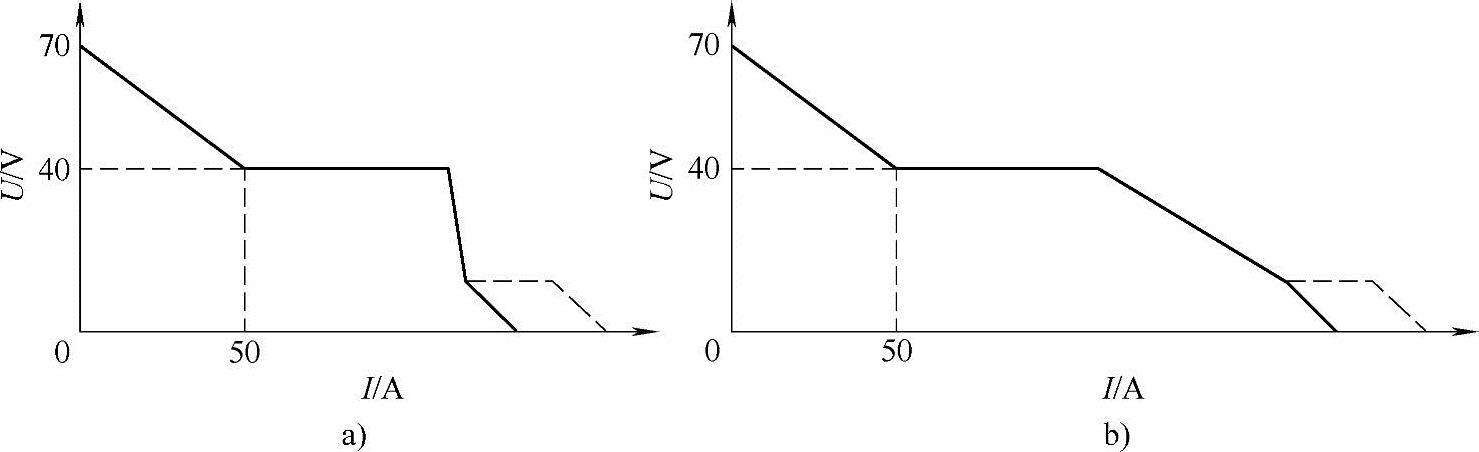

图6-40 V300-I逆变焊机焊条电弧焊外特性曲线
a）硬电弧 b）软电弧

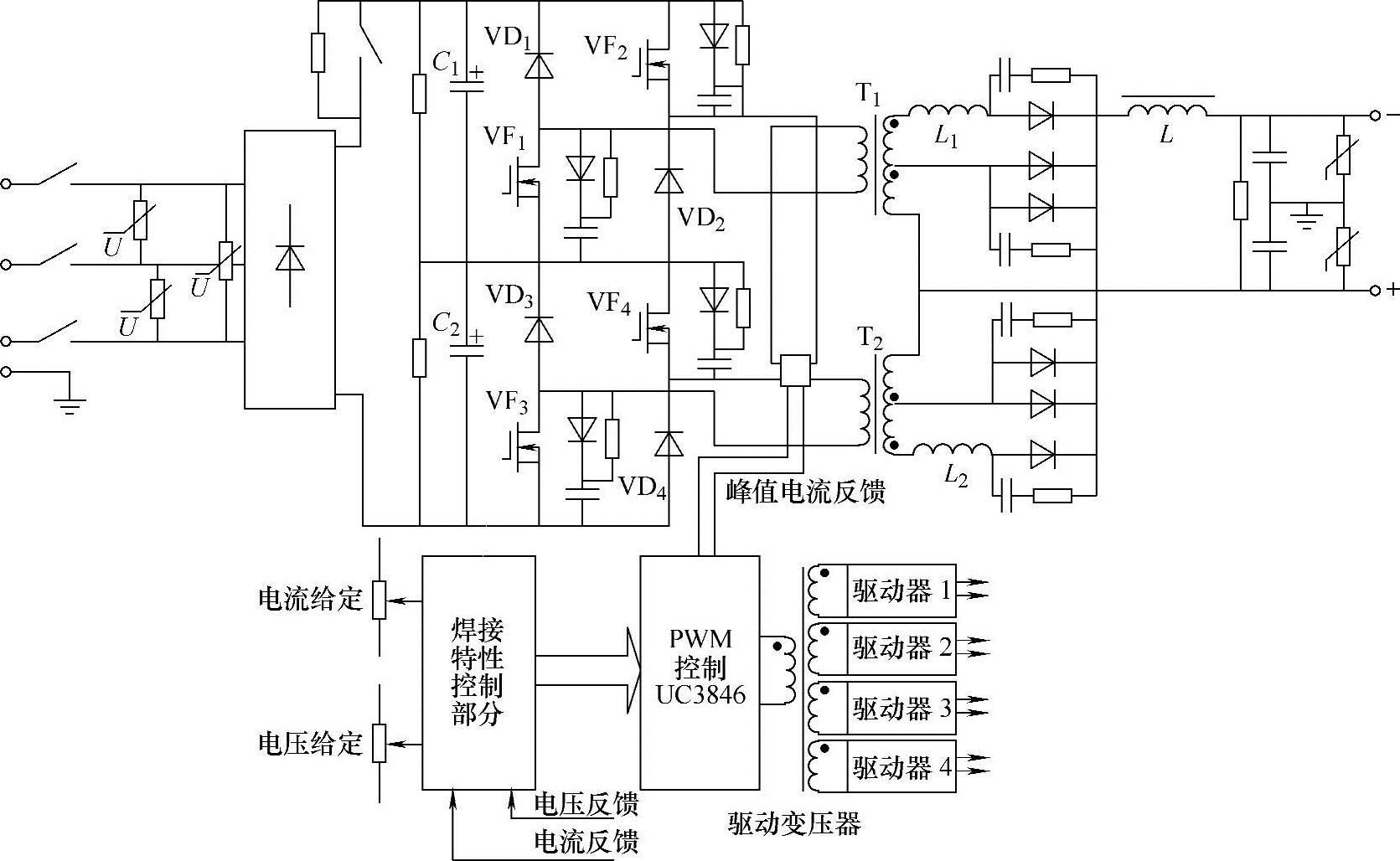

焊机原理图如图6-41所示，可以分为主电路、逆变器控制、焊接特性控制三个部分。
图6-41 V300-I逆变焊机原理图
主电路采用了两个双单端正激电路串联，两个变压器二次侧并联的方式，其功率半导体开关器件为场效应晶体管；为了提升小电流时输出的电压，在变压器二次侧增加了辅助线圈。
电流、电压给定经焊接特性控制部分，得出给定信号送到由UC3846构成的PWM控制器，输出驱动脉冲经脉冲变压器隔离后分出四路驱动信号，分别驱动四组场效应晶体管；电弧电流取样采用电流分流器，焊接电压直接取自焊接电源的输出端。
1.主电路
主电路工作过程可以分为四个阶段：

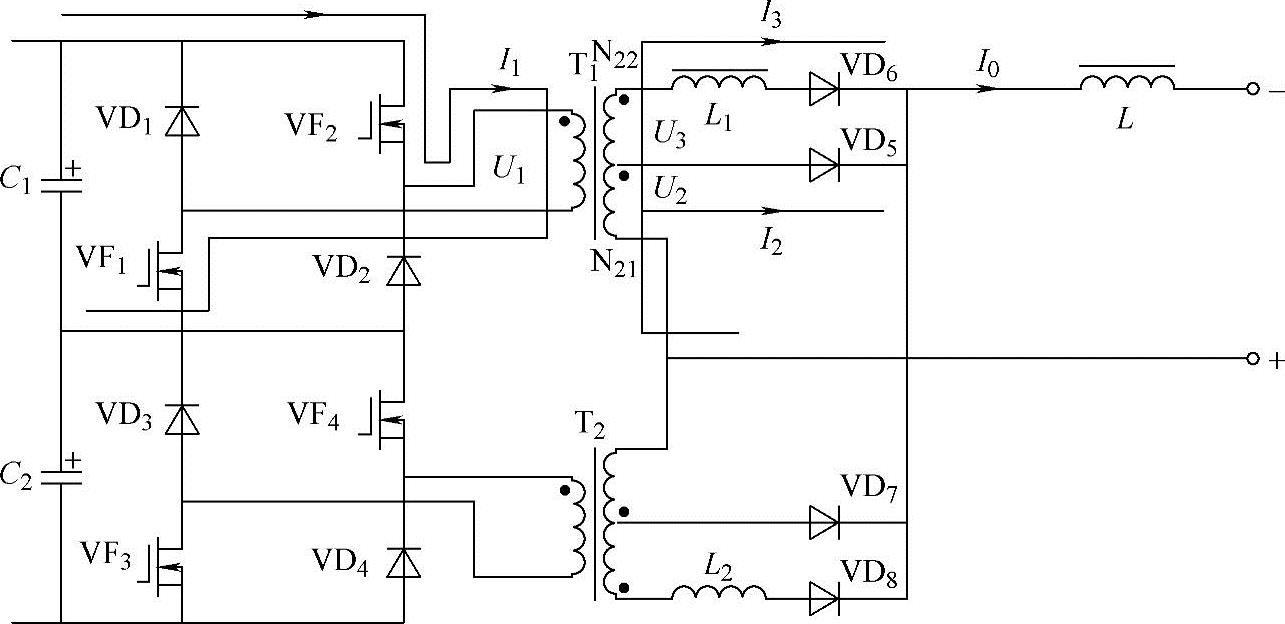

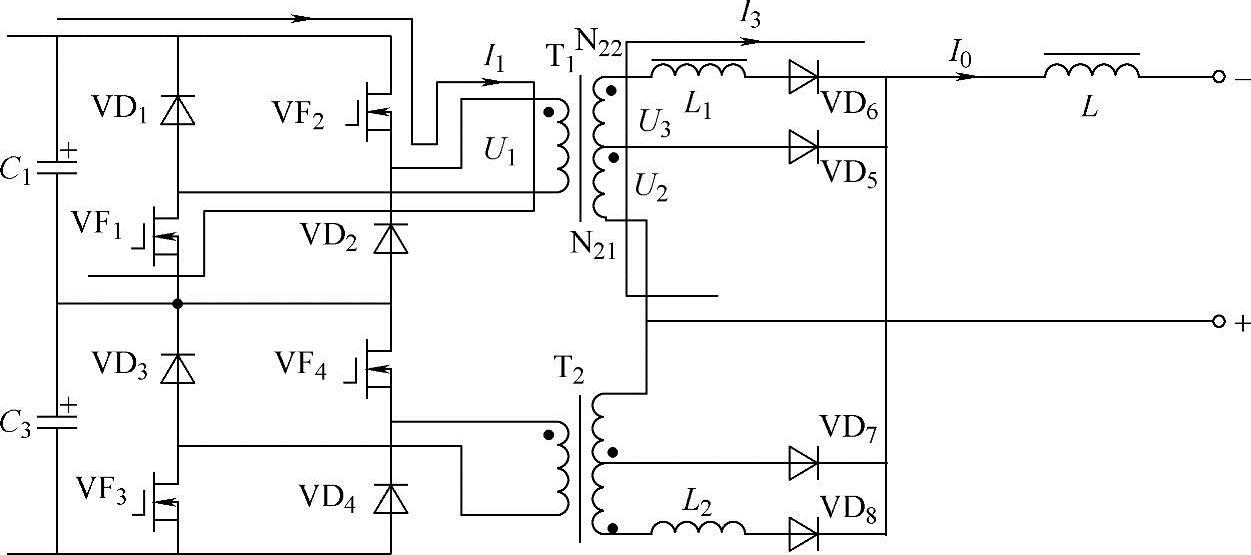

（1）第一阶段 场效应晶体管VF1、VF2导通，简化主电路及工作原理如图6-42所示。
当VF1、VF2导通较短时，在变压器一次侧上产生电压U1，在二次侧线圈N21上产生感应电压U2，以及在辅助线圈N22上产生U3。设直流输出电感L上的电流为I0，则有I0=I2+I3，若I2≠0，则有U3+L1di3/dt=-0.7V。随着导通时间的增加，I3的值在增加，由于I2≠0，则输出电压是由U2决定的，U3对输出电压没有贡献。
图6-42 V300-I逆变焊机简化主电路及工作原理图
（2）第二阶段 场效应晶体管VF1、VF2导通，其工作原理如图6-43所示。
当场效应晶体管VF1、VF2导通时间较长时，随着电流I3的增加，I2=0，则主线圈整流二极管VD5截止，输出电流转移至附加线圈N22，输出电压由U2+U3决定，因此电源输出电压得以提高。
图6-43 V300-I逆变焊机主电路第二阶段工作原理图
（3）第三阶段、第四阶段 场效应晶体管VF3、VF4导通，工作原理相同。
2.控制电路

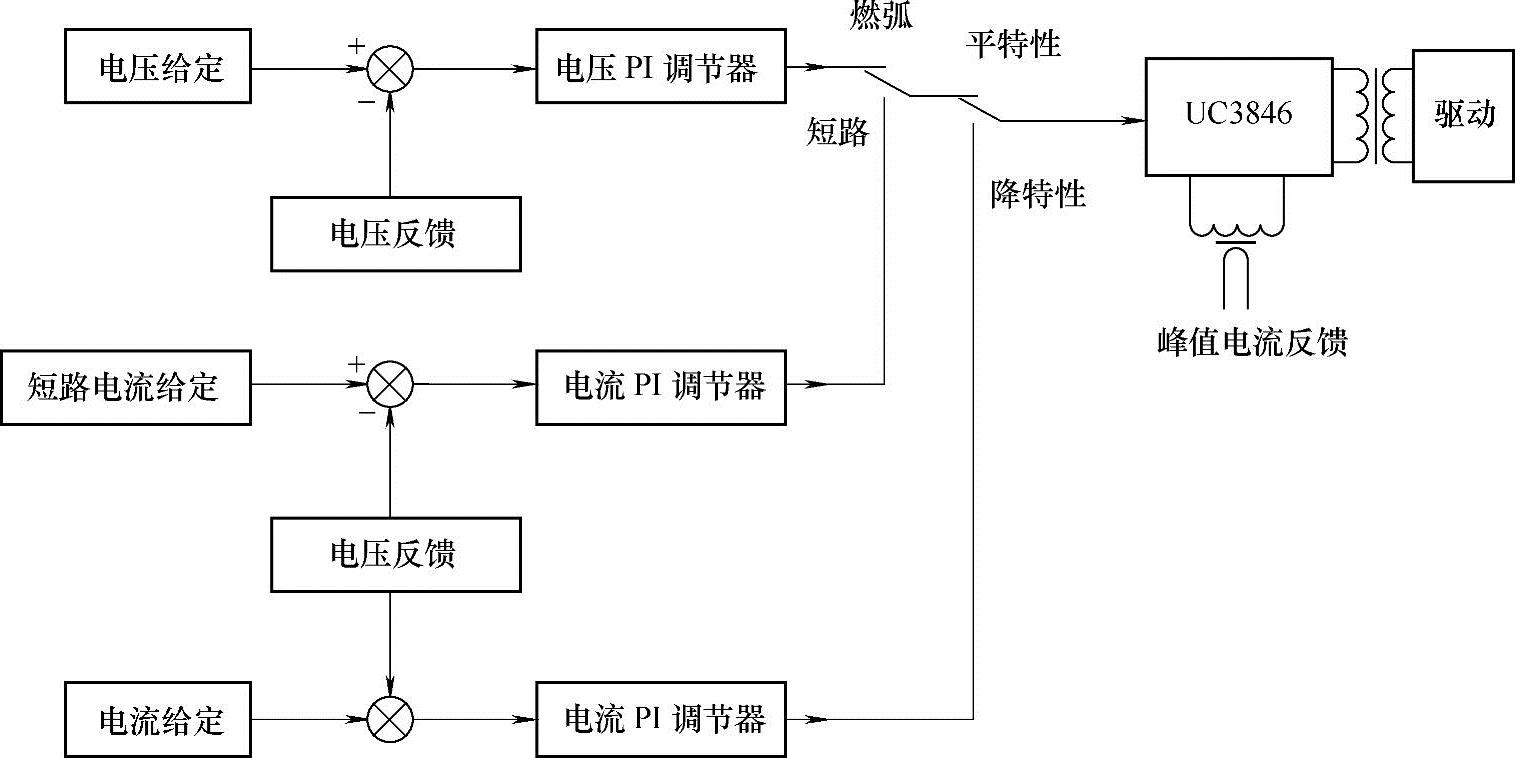

控制电路框图如图6-44所示。控制电路可以分为三部分，一是逆变器控制电路，二是陡降特性控制电路，三是平特性控制电路。采用UC3846电流型PWM芯片产生逆变器的PWM控制信号。陡降特性控制电路主要用于焊条电弧焊、TIG焊的控制，平特性控制电路主要用于气体保护焊的控制。陡降特性控制采用输出电流闭环控制，平特性控制采用电压和电流两个反馈环，分别用于燃弧阶段和短路阶段的燃弧电压和短路电流控制。
电流反馈采用分流器取样，其信号由差动放大器进行放大。
图6-44 V300-I逆变焊机控制电路框图

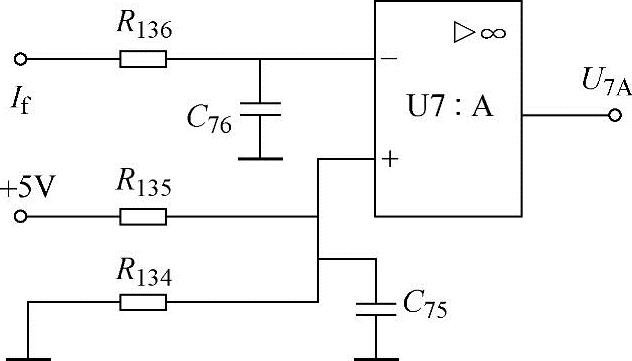

（1）断弧/正常焊接判定电路 用焊接电流小于某值来作为断弧/正常焊接的状态判定，此焊机中设定的判定电流为8A，电流大于8A认为正常焊接，否则认为断弧，电路如图6-45所示。U7∶A为比较器，电流信号If与+5V电源、R134、R135确定的信号比较（对应为电流If=8A），输出U7A为“1”时为“断弧”，输出为“0”时为“正常焊接”。

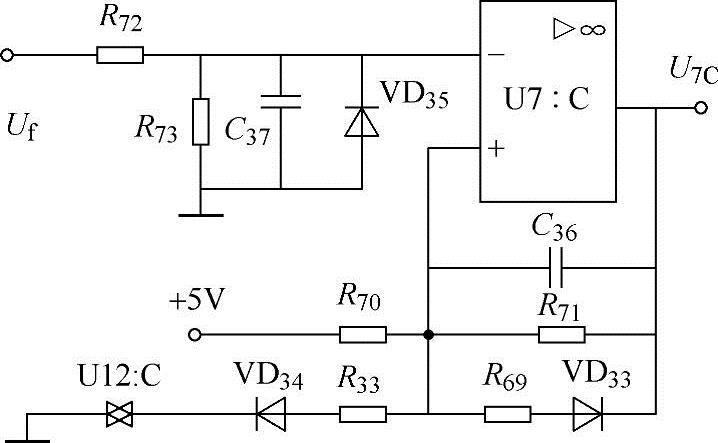

（2）短路/燃弧判定电路 短路/燃弧判定电路如图6-46所示，电弧电压Uf送给比较器U7∶C的反相端，U7∶C的同相端输入为短路/燃弧判定的阈值，也就是短路/燃弧判定的“点”。当电弧电压Uf高于阈值时，U7∶C输出U7C为“0”，说明是“燃弧”状态；当Uf低于阈值时，U7∶C输出U7C为“1”，说明是“短路”状态。
图6-45 断弧/正常焊接判定电路
图6-46 短路/燃弧判定电路
在焊条电弧焊中有两种特性：软弧特性和硬弧特性，两种外特性的短路判定点不同。实芯焊丝MAG焊和药芯焊丝MAG焊的短路判定点也不相同。焊条电弧焊进入短路区后增加推力电流，MAG焊进行短路阶段后进入电子电抗器的控制电路，控制短路电流的形状，熔滴过渡的短路判定电路。
U7∶C是一滞后的电压比较器，通过电子开关U12∶C可改变比较器U7∶C的同相端的电位值，也就是可以改变短路/燃弧判定的“点”。在实芯焊丝MAG焊和硬弧特性的焊条电弧焊方式时，令U12∶C导通，则U7∶C的比较点变低，使短路/燃弧判定点变低；在药芯焊丝MAG焊和软弧特性的焊条电弧焊时，令U12∶C不通，使短路/燃弧判定点变高。

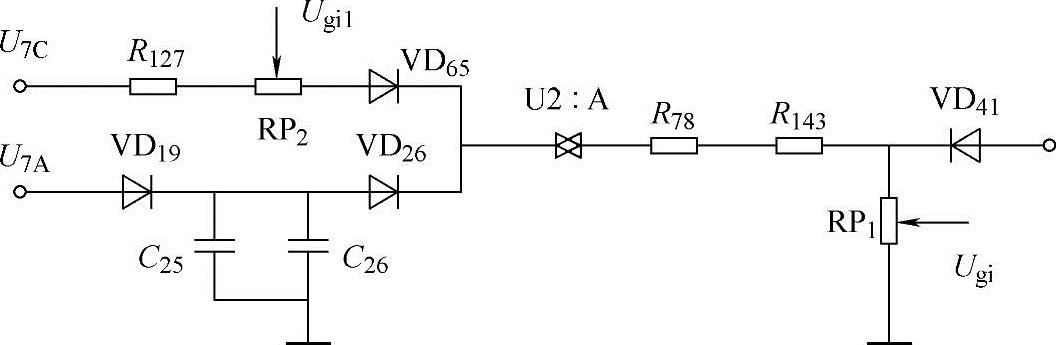

（3）焊条电弧焊的引弧电路和推力电路 引弧和推力电路如图6-47所示。设有电子开关U2∶A，当焊条电弧焊时导通。当焊接空载时，断弧/正常焊接判定电路判定为“断弧”状态，其输出U7A为“1”，则二极管VD19导通，电容C25、C26充电，同时，高电平信号通过R78、Rl43加至电流给定电位器上，输出的Ugi为引弧电流。电弧引燃后，断弧/正常焊接判定电路判定为“正常焊接”状态，U7C为“0”，电容C25、C26放电，当C25、C26上电压低于5V时，VD26截止，VD41导通，引弧过程结束，Ugi变为正常焊接电流给定值。
当短路/燃弧判定电路判定电弧发生“短路”时，其电路输出U7C为“1”，高电平信号通过R127、推力电位器RP2、VD65、U2∶A、R78、R143加至电流给定电位器RP1上，从而增大了给定电流Ugi，使焊机输出电流变大。通过调节推力电位器RP2，可调节与电流电位器RP1的分压值，即调节推力的大小。当短路/燃弧判定电路判定电弧处于“燃弧”时，其电路输出U7C为“0”，VD65截止，VD41导通，Ugi恢复为正常焊接电流给定值。
图6-47 焊条电弧焊的引弧和推力电路

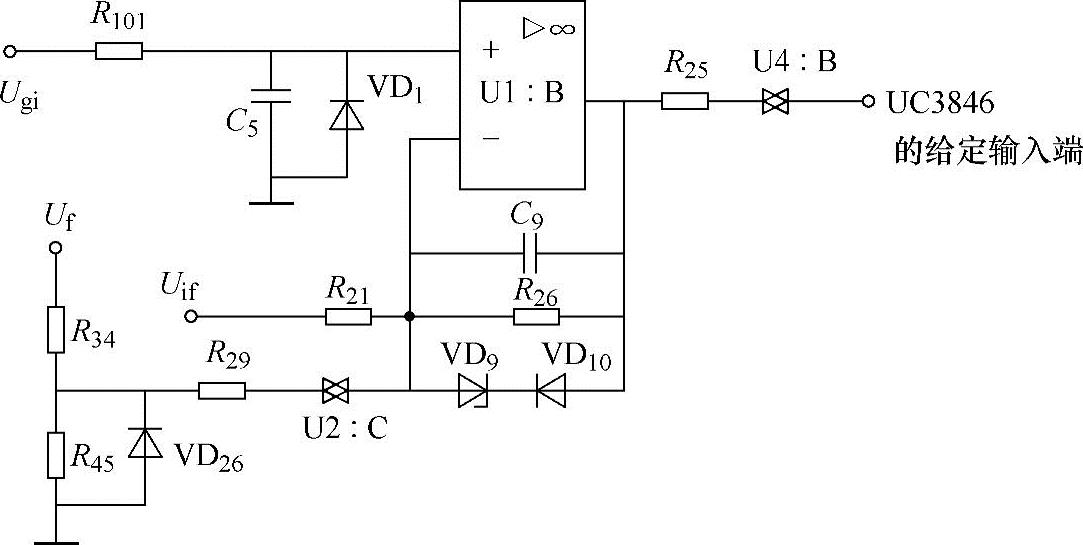

（4）焊条电弧焊/氩弧焊的电流环调节器 电流环调节器可实现焊条电弧焊/氩弧焊的垂直陡降硬弧特性、斜的软弧特性，电路如图6-48所示。
图6-48 下降特性控制电路
图6-48电路中U1∶B为差动输入的PI调节器。当电子开关U2∶C不导通时，给定电流信号Ugi由U1∶B的同相端输入，电流反馈信号Uif由U1∶B的反相端输入，电源的输出特性为陡降特性。当要求软弧特性时，电子开关U2∶C导通，电弧电压Uf通过R34、R45分压，由U1∶B的反相端输入，即该电路既具有电流负反馈，也有电压负反馈，电源的输出特性为斜降特性。
电子开关U4∶B是平特性/下降特性控制开关，U4∶B导通，电源外特性为下降特性。
（5）MAG焊的燃弧状态控制 MAG焊采用输出电压Uf来判定短路或燃弧状态。在“燃弧”状态时，采用电压环调节器来控制电源的输出；在“短路”状态时，采用短路电流环来控制电源的输出。

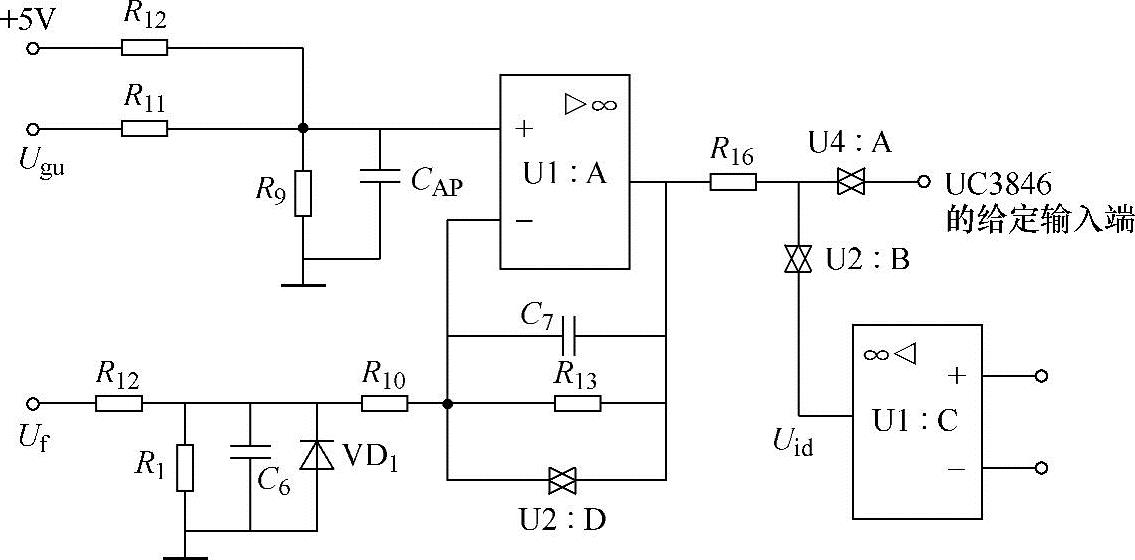

“燃弧”状态的电压环调节器电路如图6-49所示。如图6-49所示，U1∶A为差动输入的电压PI调节器，给定电压信号Ugu由U1∶A的同相端输入，电压反馈信号Uf由U1∶A的反相端输入，U1∶A的输出通过电阻R16、电子开关U4∶A（此时U4∶A导通）送给UC3846。由于采用了电压负反馈控制，此时电源的输出特性为平特性。
“短路”状态时，电子开关U2∶B闭合导通，短路电流调节器U1∶C的输出电压信号Uid将电阻R16的一端进行钳位，因此，短路时UC3846的给定将由短路电流调节器的输出Uid来控制。“燃弧”状态时，电子开关U2∶B断开。
当输出为“断弧”状态时，电子开关U2∶D闭合导通，将电压环调节器电路中电容C7的电荷放掉，恢复至调节器的初始状态。
图6-49 MAG焊燃弧控制电路

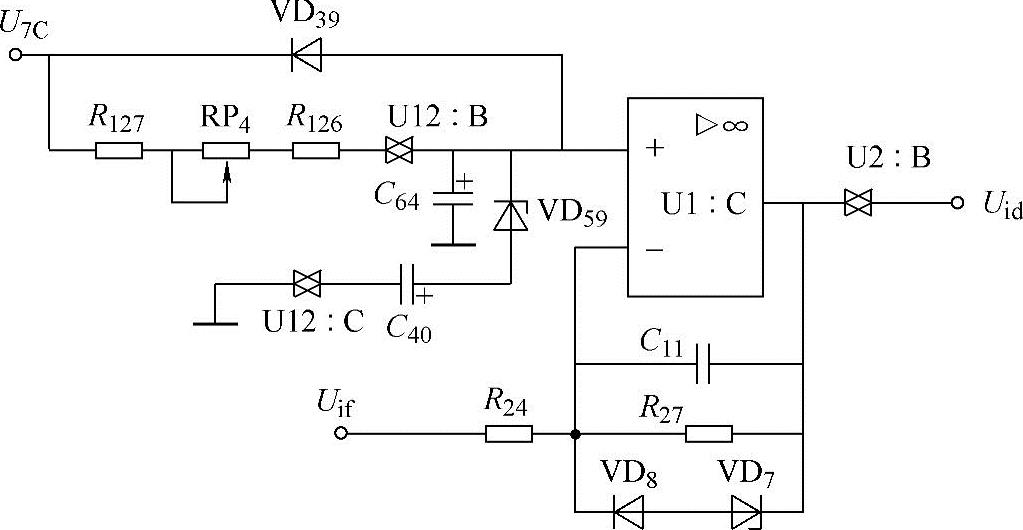

（6）MAG焊的短路状态控制 在短路时对短路电流进行控制，以抑制飞溅量的大小，MAG焊短路控制电路如图6-50所示。
图6-50 MAG焊短路控制电路
如图6-50所示，在MAG焊时，电子开关U12∶B闭合导通。当处于正常焊接“燃弧”状态时，U2∶B截止关断；处于“短路”状态时，U2∶B闭合导通，图6-50所示电路发挥作用。图6-50中的U1∶C组成差动输入电流PI调节器，电流反馈信号Uif由U1∶C的反相端输入，给定短路电流信号由U1∶C的同相端输入。当判定为“短路”状态时，比较器U7∶C输出U7C为高电平信号“1”，作为短路电流给定信号通过电阻R127、R126、电位器RP4、电子开关U12∶B输入到PI调节器中。但是，由于电容C64的作用，PI调节器的同相端输入信号不能跃变，而是随着电容C64充电电压逐渐升高，即短路电流给定信号从零开始，按指数规律逐渐上升。调节RP4，可以调节C64充电的时间，也就是调节短路电流上升的斜率。因此，RP4、C64可以认为是构成了电子电抗器，可以控制短路电流上升的斜率。
如果是药芯焊丝，电子开关U12∶C闭合导通，短路电流分两段上升，在稳压二极管VD59击穿之前，只有电容C64对短路电流上升发挥作用，短路电流上升斜率较大；当稳压二极管VD59击穿后，电容C40与电容C64并联，使短路电流上升斜率变小。
当处于“燃弧”状态时，比较器U7∶C输出U7C为低电平信号“0”，电容C64、C40上的电荷通过VD39迅速放电，为后续的“短路”电流控制做好准备。

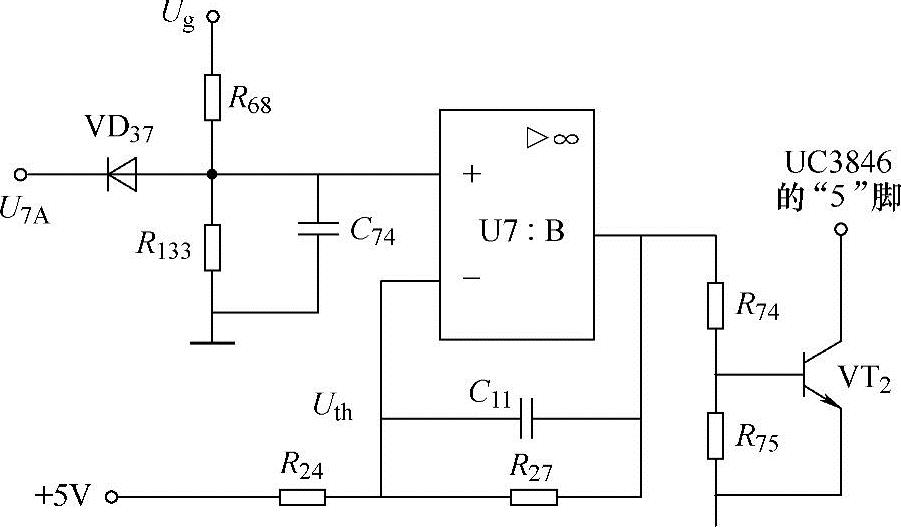

（7）空载电压限制电路 为防止焊机空载电压过高而设置了空载电压限制电路，电路如图6-51所示。
图6-51 空载电压限制电路
当空载时，则判定是“断弧”状态，比较器U7∶A输出U7A为高电平“1”，二极管VD37截止，控制电压Ug通过电阻R68给电容C74充电，当电压高于设定的门槛值Uth后，U7∶B输出变正电平，使晶体管VT2导通，将UC3846的“5”号脚拉至“地”，关闭PWM脉冲，无输出电压，从而限制了空载电压值。当引弧时，输出电流大于8A时，则判定是“正常焊接”状态，比较器U7∶A输出U7A为低电平“0”，则VD37导通，将电容C74放电，U7∶B同相端输入接“地”，其输出受反相端输入控制，变为低电平，晶体管VT2截止，释放了UC3846的“5”号脚，解除了对电弧电压的限制。

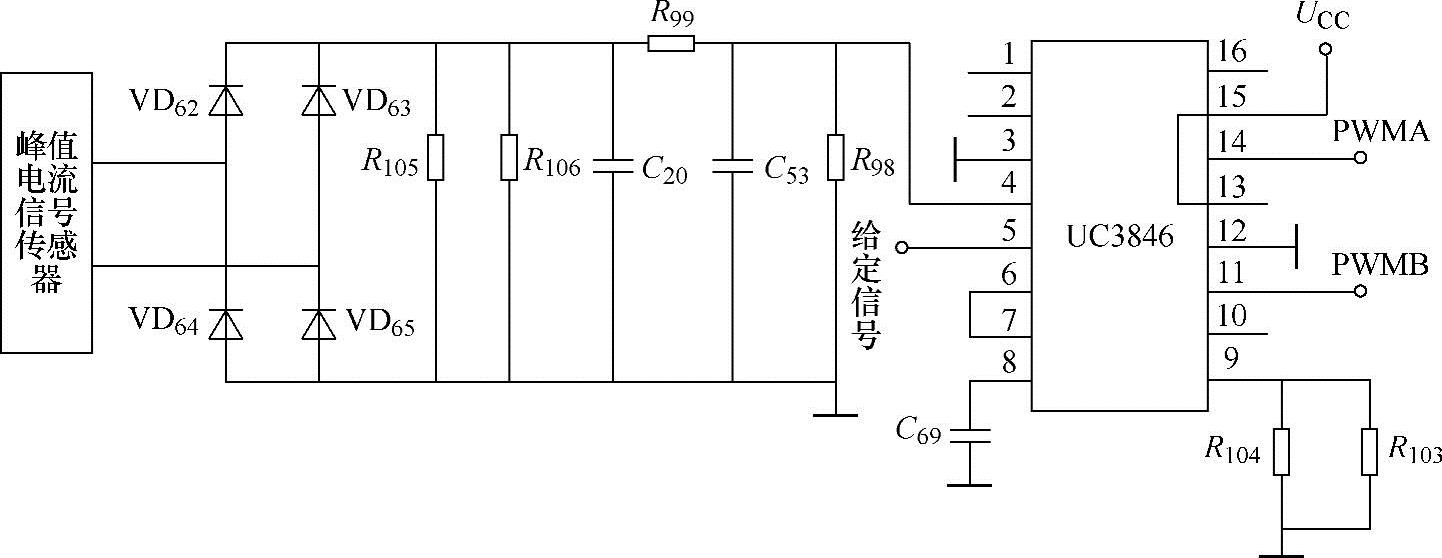

（8）PWM控制电路 PWM控制电路如图6-52所示。
如图6-41、图6-52所示，该电源采用了电流型PWM控制芯片UC3846，选择了峰值电流的控制模式。峰值电流负反馈信号通过R99接到UC3846的“4”脚，即UC3846内部的PWM比较器的同相端，从而实现逐个脉冲限流的控制。

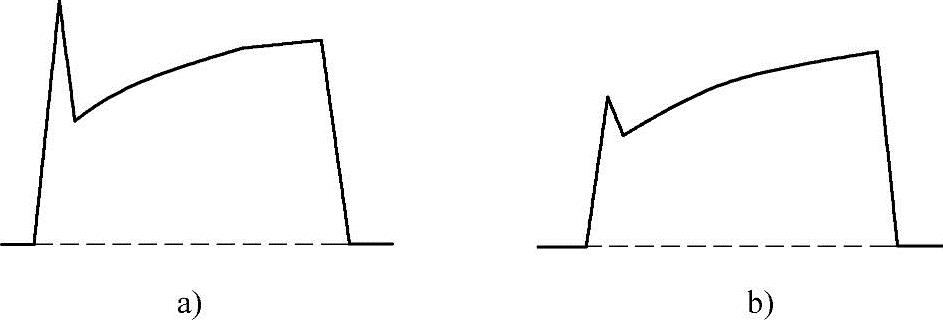

该焊机采用了电流互感器进行峰值电流的检测，检测到的峰值电流信号是交流信号，需要经二极管VD62～VD65整流，再经取样电阻R105、R106获得直流脉冲信号。但是由于主电路电流有尖峰，检测到的峰值电流信号也会有尖峰（见图6-53a），尖峰过后，脉冲电流以斜波形式逐渐达到峰值。由于脉冲频率较高，脉冲电流峰值可能比其初始的尖峰还低，从而造成峰值电流反馈的误控制和误保护，所以必须对电流尖峰进行处理。该电源采用了常用的电流尖峰处理方法，就是采用了RC的π型滤波电路，其中，选择一个不大的电容C20与取样电阻R105、R106并联，关键是要选择后面的R99、C53的数值，要满足RC滤波要求。通过尖峰处理，可以得到图6-51b所示的峰值电流波形，该峰值电流波形可以满足逐个脉冲限流的控制。
如图6-52所示，电流型PWM控制芯片UC3846的“15”、“13”脚接供电电源UCC；前面所述的各种功能控制信号作为PWM控制器的给定信号，根据需要通过“5”脚送入UC3846，“6”、“7”脚在UC3846内部接成电压跟随器；“8”、“9”脚的电容C69和电阻R103、R104确定了PWM脉冲的频率；“11”、“14”脚输出两组PWM脉冲信号，其相位为相差180°，分别控制逆变电路中的大功率场效应晶体管VF1、VF2和VF3、VF4。
图6-52 PWM控制电路
图6-53 峰值电流信号的处理
a）处理前 b）处理后
