与普通弧焊电源相比，逆变式弧焊电源最显著的特点是工作频率高，目前常见的IGBT逆变式弧焊电源的逆变频率一般在20kHz左右。与其他弧焊电源相比，逆变式弧焊电源具有许多特点。由此可见，变压器和电抗器体积、重量的大幅度减小，将使逆变式弧焊电源本身的体积和重量大幅度减小。逆变式弧焊电源的外特性、动特性等性能主要由电子控制电路进行调节。......
2023-06-30
逆变式弧焊电源的分类及特点
【摘要】：而根据电子功率开关的类型进行分类是最常见的分类方法，按照采用的功率开关器件可以分为晶闸管式逆变弧焊电源、晶体管式逆变弧焊电源、场效应晶体管式逆变弧焊电源、IGBT式逆变弧焊电源等。与晶闸管相比，晶体管、场效应晶体管的开关速度有很大提高，由此构成的逆变电源工作频率高，可在音频范围之上工作，噪声小。因此，IGBT逆变式弧焊电源已经成为逆变式弧焊电源发展的主流。
逆变式弧焊电源的分类方法有多种：按照输出的电流种类可以分为直流逆变弧焊电源、交流逆变弧焊电源、脉冲逆变弧焊电源等；按照应用对象可以分为焊条电弧焊逆变电源、气体保护焊逆变电源、等离子弧焊逆变电源等。而根据电子功率开关的类型进行分类是最常见的分类方法，按照采用的功率开关器件可以分为晶闸管式逆变弧焊电源、晶体管式逆变弧焊电源、场效应晶体管式逆变弧焊电源、IGBT式逆变弧焊电源等。
电子功率器件的开关特性，在一定程度上决定了其逆变式弧焊电源的特点。常用的功率半导体开关器件的主要参数见表6-1所示。

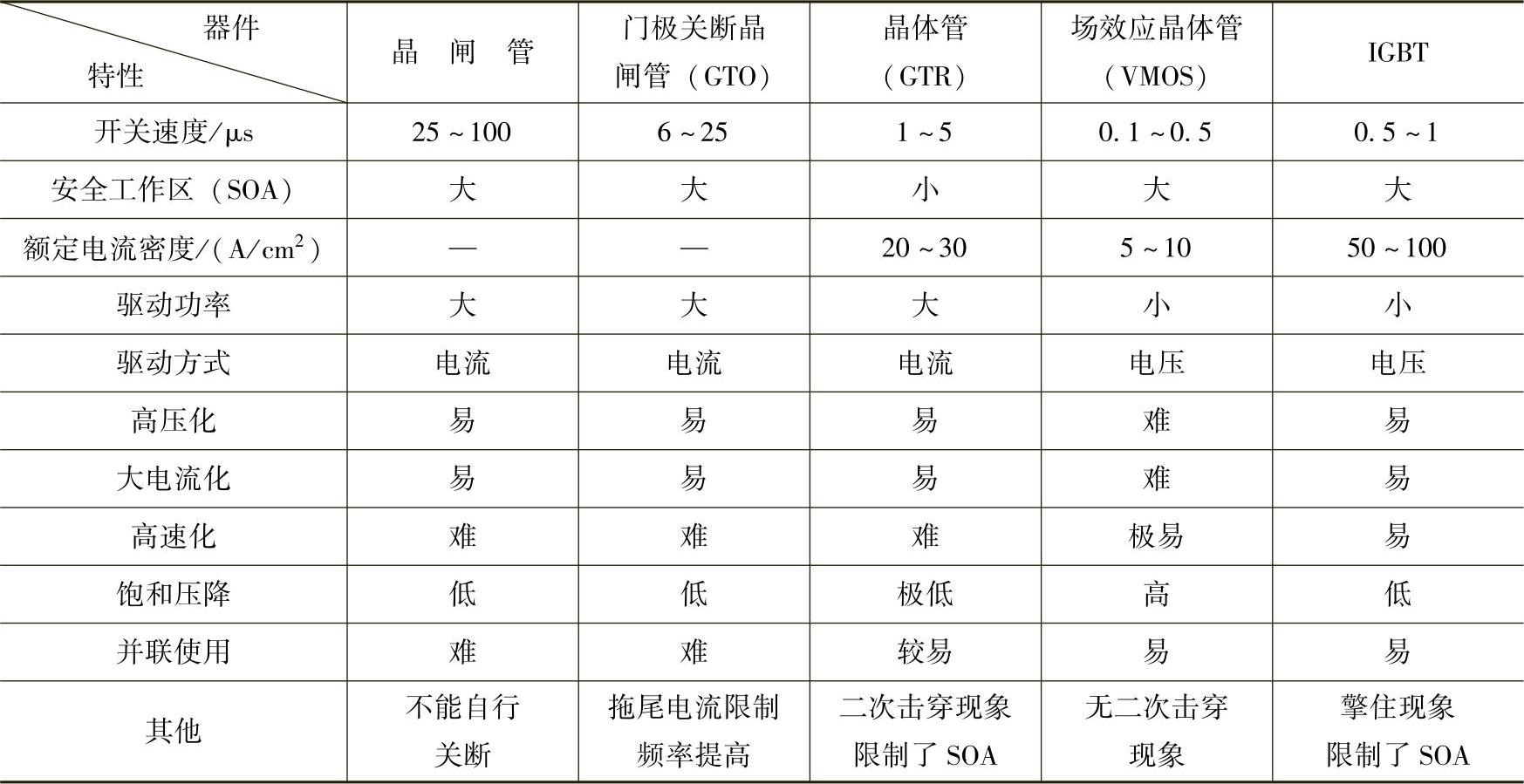

表6-1 功率半导体开关器件的主要参数
从表6-1可以看出，虽然晶闸管开关速度慢，晶闸管式逆变器的逆变工作频率较低，仍处于音频范围，工作噪声大，但是晶闸管的电流和电压容量很大，因此晶闸管式逆变电源曾得到很大发展，在逆变式弧焊电源中占有相当大的比例。
与晶闸管相比，晶体管、场效应晶体管的开关速度有很大提高，由此构成的逆变电源工作频率高，可在音频范围之上工作，噪声小。两者又有各自不同的特点：晶体管的电流、电压容量大，易于制作大容量的逆变器，但晶体管的驱动功率也大，对驱动电路要求高；场效应晶体管是电压驱动，驱动功率小，易于驱动；但场效应晶体管电流、电压容量小，不易获得大容量的逆变器。
IGBT是近年来得到快速发展的一种复合电子功率开关，它将晶体管和场效应晶体管复合成一体，既有较大的电流、电压容量，又采用电压驱动，可以达到很高的开关频率。因此，IGBT逆变式弧焊电源已经成为逆变式弧焊电源发展的主流。
