逆变式弧焊电源的结构与分类

【摘要】:功率系统:如图6-1所示,由输入电路、逆变电路、输出电路等构成逆变电源功率系统,也称为主电路。逆变电路是逆变式弧焊电源的核心,由电子功率开关器件和逆变降压变压器等构成。对于要求直流输出的弧焊电源,其输出电路包括整流和滤波电路。

逆变式弧焊电源是一种电子控制型弧焊电源,其电路系统的基本结构如图6-1所示。

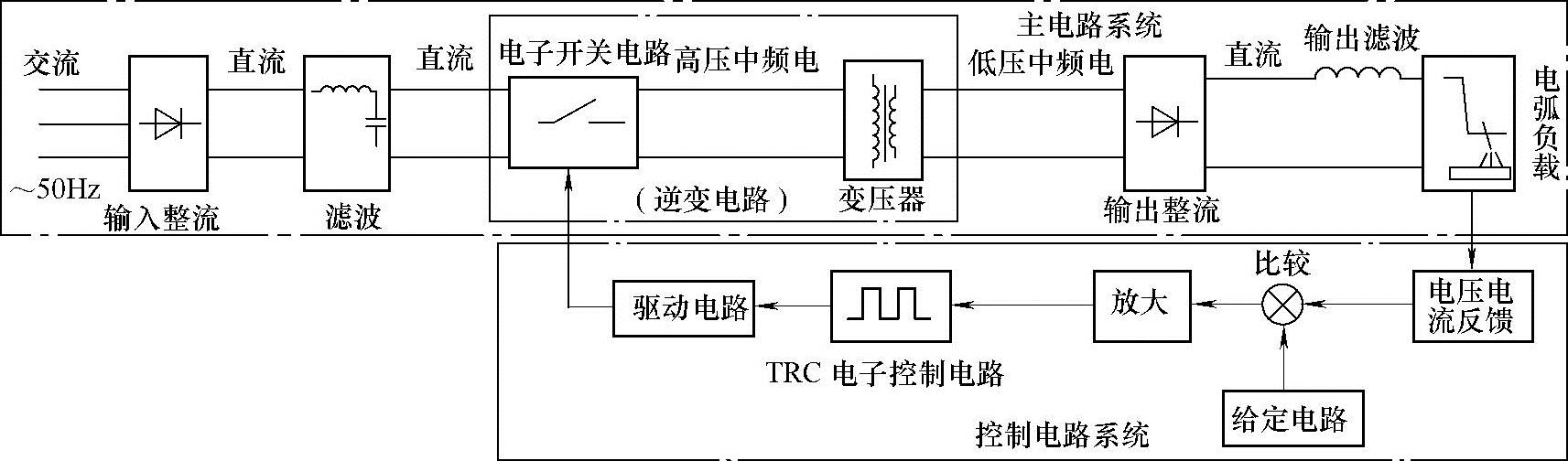

图6-1 逆变式弧焊电源电路系统基本结构

单相或三相50Hz的工频交流电经整流、滤波变为直流电;这个直流电由功率半导体开关器件构成的逆变电路变换为几千到几万赫兹的中频交流电,经中频变压器降压变为低压中频交流电,再经输出整流和滤波变为焊接所需要的直流电。其过程为交流→直流→交流→直流,也可以表示为AC—DC—AC—DC,这就是一般逆变式弧焊电源工作的基本原理,也是逆变式弧焊电源的能量传递过程。

和其他电子控制型弧焊电源一样,逆变式弧焊电源主要由功率系统和电子控制系统构成。

功率系统:如图6-1所示,由输入电路、逆变电路、输出电路等构成逆变电源功率系统,也称为主电路。输入电路包括输入整流和滤波电路,整流电路大多采用桥式整流电路;滤波电路应用较多的是电容滤波。逆变电路是逆变式弧焊电源的核心,由电子功率开关器件和逆变降压变压器等构成。对于要求直流输出的弧焊电源,其输出电路包括整流和滤波电路。

电子控制系统:在弧焊电源的逆变电路中,通过电子功率开关的导通与关断,将直流电变换为中频交流电。电子功率开关的通断,由一定的驱动脉冲信号进行控制,驱动脉冲决定着电子功率开关的通断情况,也就决定了逆变式弧焊电源的输出。产生和调节驱动脉冲的电路称为控制电路。如图6-1所示,控制电路主要包括电压或电流给定电路、电压和电流反馈电路、比较放大电路、时间比率(TRC)电子控制电路、驱动脉冲功率放大电路等。
