电机转速的优化方法电子电抗器优化电机转速控制
【摘要】：采用电子电抗器是电子控制型弧焊电源动特性控制的主要方法，实质上就是利用积分、微分电路来控制弧焊电源的di/dt等动态参数。图4-35所示为积分形式的电子电抗器电路原理图。电子控制弧焊电源中，不仅可以对电子电抗器进行无级调节，而且可以在不同的阶段选取不同的C、R1和R2值，得到不同的difd/dt，从而获得满意的动特性。
采用电子电抗器是电子控制型弧焊电源动特性控制的主要方法，实质上就是利用积分、微分电路来控制弧焊电源的di/dt等动态参数。
图4-35所示为积分形式的电子电抗器电路原理图。如图4-35所示，在熔化极平特性弧焊电源中，将给定信号值Ugu与反馈电压mUf之差送入集成运算放大器N构成的“比例-积分”（PI）电路中，该电路不仅可以实现电源外特性的控制，而且可以实现弧焊电源输出中电流difd/dt的控制，受PI电路的影响，弧焊电源输出电流的变化规律为
If∝∫（Ugu-mUf）dt
(https://www.chuimin.cn)

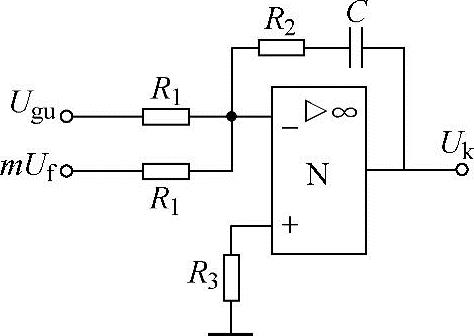

图4-35 积分形式的电子电抗器
也就是说，当电弧短路时，Uf降低而接近于0V，但由于给定信号Ugu不变，则给定与反馈信号的偏差Ugu-mUf突然变大，If随时间按其偏差的积分值逐渐增加，If增加的速率即difd/dt与PI环节的积分时间常数和分压比m有关，调节图4-34电路中的C、R1和R2值，就是调节了积分环节的积分时间常数，就可以得到合适的difd/dt，从而满足弧焊工艺的要求。
电子控制弧焊电源中，不仅可以对电子电抗器进行无级调节，而且可以在不同的阶段选取不同的C、R1和R2值，得到不同的difd/dt，从而获得满意的动特性。
