弧焊电源的负载不仅包括焊接电弧，而且还包括焊接回路的电缆等形成的阻抗。随着焊接电流的增大，电缆上的压降亦增大。为保证一定的电弧电压，要求工作电压随工作电流的增加而增大。正常工作条件下，弧焊电源负载的电压和电流之间的关系称为负载特性。由于焊接回路的电缆等形成的阻抗比较复杂，变化大，为了确定及比较弧焊电源的特性，根据生产经验对弧焊电源的负载特性进行了约定，符合约定关系的负载特性称为约定负载特性，相应的负载电压和负载电流称为约定负载电压（U₂）和约定焊接电流（I₂）。约定负载电压与约定焊接电流必须是在无感电阻下测定的。常用弧焊方法的约定负载特性如下：

1）焊条电弧焊电源： U₂=20+0.04I₂（V） I₂≤600A；

U₂=44（V） I₂＞600A。

2）TIG焊电源： U₂=10+0.04I₂（V） I₂≤600A；

U₂=34（V） I₂＞600A。

3）MIG焊电源： U₂=14+0.05I₂（V） I₂≤600A；

U₂=44（V） I₂＞600A。

4）埋弧焊电源： U₂=20+0.04I₂（V） I₂≤600A；

U₂=44（V） I₂＞600A。

根据电焊机的国家标准，在焊接过程中，弧焊电源输送的电流称为焊接电流，用I₂表示；弧焊电源在输送焊接电流时，其输出端之间的电压称为负载电压，用U₂表示。这就与约定负载特性曲线的电压、电流符号相一致了。

1.下降特性弧焊电源的调节参数及范围

下降特性电源的可调参数如图2-32所示。

1）额定最大焊接电流I_2max是指在约定焊接状态下，弧焊电源在最大调节位置时所能获得的约定焊接电流的最大值。

假设I_2r为额定焊接电流，则一般要求I_2max≥100%I_2r。

2）额定最小焊接电流I_2min是指在约定焊接状态下，弧焊电源输出的焊接电流最小值。

焊条电弧焊： I_2min≤20%I_2r；

TIG焊： I_2min≤10%I_2r；

埋弧焊： I_2min≤40%I_2r。

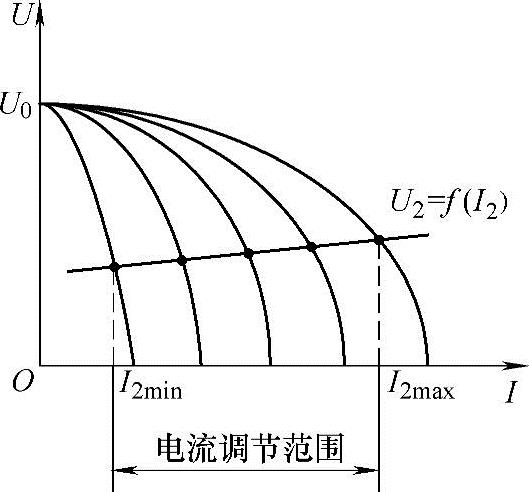

图2-32 下降特性弧焊电源的可调参数

3）电流调节范围是指在约定负载特性条件下，通过调节所能获得的输出电流范围，即I_2min～I_2max。

2.平外特性弧焊电源的输出参数及调节范围

平特性弧焊电源的可调参数如图2-33所示。

1）额定最大负载电压U_2max是指在约定负载特性条件下，弧焊电源通过调节所能输出的电压最大值。

2）额定最小负载电压U_2min是指在约定负载特性条件下，弧焊电源通过调节所能输出的电压最小值。

3）电压调节范围是指在约定负载特性条件下，通过调节所能获得的输出电压范围，即U_2min～U_2max。

3.弧焊电源空载电压U₀的调节

一般地，弧焊电源的空载电压是确定的，在电流或电压调节时，空载电压不变。但是，在小电流焊接时，电子热发射能力弱，需要靠强电场作用才容易引燃电弧和保持电弧的稳定燃烧。因此，在小电流焊接时，往往需要较高的U₀；在大电流焊接时，电子热发射能力强，可以降低U₀以提高功率因数，节省电能。因此，在有些弧焊电源中，根据弧焊工艺的要求，空载电压随焊接电流或电压的调节也进行调节（见图2-34），从而具有更好的调节特性。

图2-33 平特性弧焊电源的可调参数

图2-34 弧焊电源电压U₀的调节

弧焊电源输出参数与调节范围
