气体氮碳共渗可以显著提高齿轮的耐磨性、抗胶合和抗擦伤能力、耐疲劳性能及耐腐蚀性能。目前，气体氮碳共渗工艺广泛应用于轿车、轻型客车变速器齿轮等零件中。常用材料气体氮碳共渗的技术参数见表5-120。......
2023-06-29
稀土气体渗氮技术优化应用
【摘要】：由于气体渗氮温度较低，应尽量选取容易分解的有机液体渗剂。对于气体法稀土渗氮来说最常见的渗剂组成为液氨和甲醇，稀土原料则配入甲醇中。表7-19 稀土渗氮工艺应用实例（续）
1.稀土气体渗氮及其特点
稀土气体渗氮是在气体渗氮过程中通过加入一种稀土催渗剂来活化工件表面，加快氮原子吸收速度，不但缩短可以渗氮周期，还能够在工件表面形成细小弥散的氮化物，改善氮化组织，其中脆性级别、氮化物级别和疏松级别都可控制到1级，并提高表面硬度30～100HV（与常规渗氮工艺相比）。
由于气体渗氮温度较低，应尽量选取容易分解的有机液体渗剂。对于气体法稀土渗氮来说最常见的渗剂组成为液氨和甲醇，稀土原料则配入甲醇中。
2.稀土气体氮碳共渗工艺举例
1）齿轮材料为40Cr钢，渗剂由乙醇、液氨和氯化稀土（以镧、铈为主）组成，渗剂中稀土的质量浓度（g／mL）以每升乙醇中所含氯化稀土的质量来表示。
2）氮碳共渗工艺。共渗温度为560℃，保温4h，炉冷至400℃，然后油冷。通过试验可知当稀土质量浓度为0.005g／mL左右时，渗层深度最大。渗剂中加入稀土能使渗层中白亮层加宽当稀土质量浓度在0.005g／mL左右时，白亮层最宽，即，稀土使渗层中化合物数量增多，这说明稀土的加入有利于C、N原子向材料内部扩散。
3.应用实例
稀土渗氮工艺应用实例见表7-19。

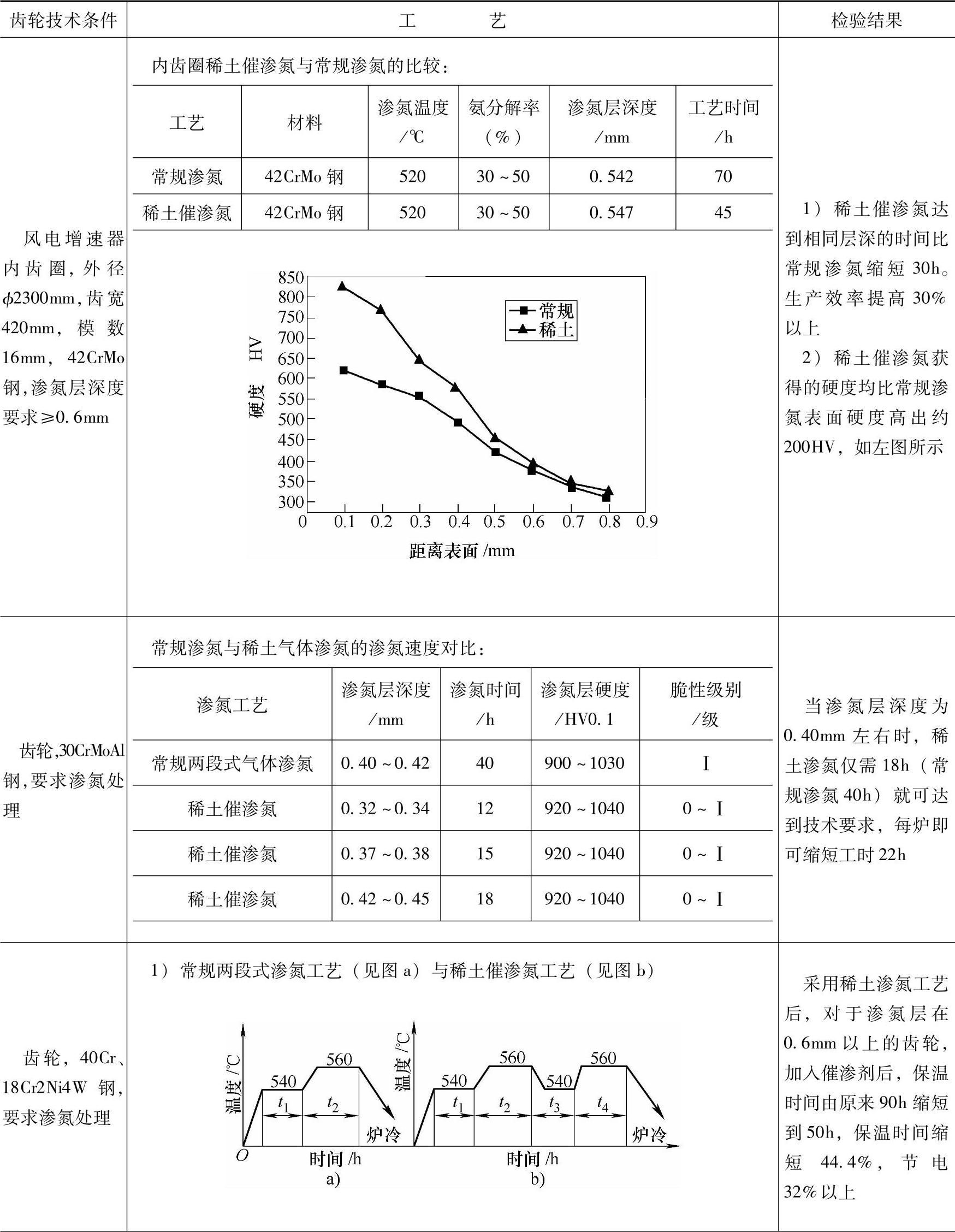

表7-19 稀土渗氮工艺应用实例

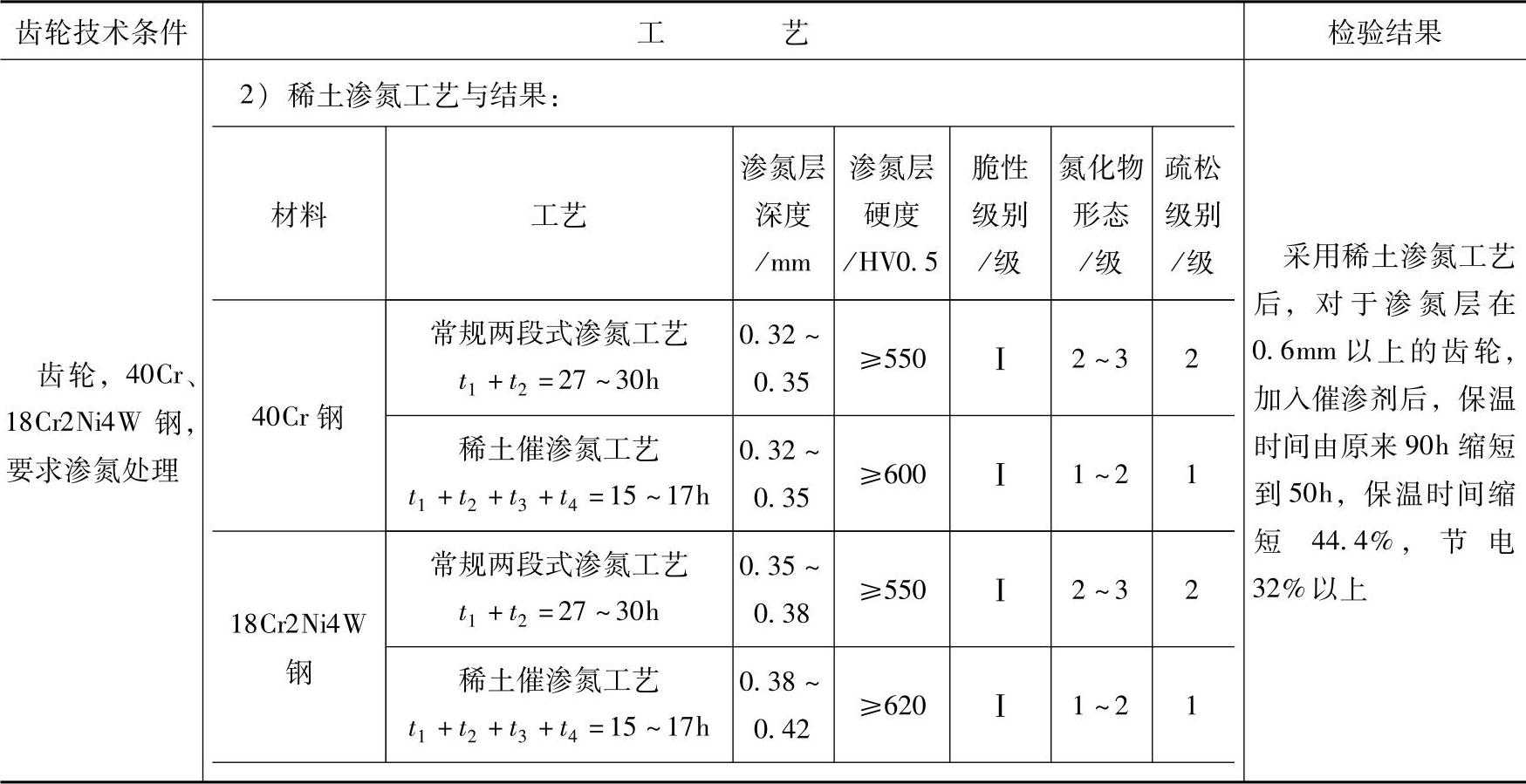

（续）
有关齿轮热处理手册的文章
- 详细阅读
-
齿轮渗氮技术优化方案详细阅读
表5-110 预氧化两段快速渗氮工艺及效果5.齿轮的深层渗氮工艺齿轮接触疲劳强度与其硬化层深度／模数之比密切相关，为了提高齿轮承载能力和扩大应用范围，因而发展了深层渗氮工艺技术。常规渗氮层深度一般都小于0.6mm，而齿轮的深层渗氮可达1.1mm左右。美国费城齿轮公司生产的高参数齿轮中有43％采用渗氮处理，层深1mm的渗氮工艺周期为150h。......
2023-06-29
-
齿轮气体碳氮共渗工艺优化详细阅读
齿轮的碳氮共渗主要是采用气体碳氮共渗工艺。井式炉气体碳氮共渗时，不同阶段介质的滴量见表5-80。见表5-84所列实例表5-84 齿轮在连续式渗碳炉中碳氮共渗工艺举例4.齿轮在密封箱式炉中的碳氮共渗工艺齿轮在密封箱式炉中碳氮共渗工艺举例。高浓度气体碳氮共渗的层深由共渗温度及保温时间而定。应用实例 国内某特种车辆制造公司对坦克车齿轮用20Cr2Ni4A钢，研制出“三段控制”碳氮共渗工艺。表5-90 高浓度气体碳氮共渗工艺应用实例（续）......
2023-06-29
-
齿轮离子渗氮技术优化方案详细阅读
球磨机和轧齿机齿轮、重型机械齿轮、蜗杆等只要设计合理，选材适当，经离子渗氮后的渗氮层就能够承受较大的载荷。齿轮剃齿后进行离子渗氮，减少了磨齿工序，优于高频感应淬火齿轮，降低噪声1～2dB。齿轮深层离子渗氮常用材料及预备热处理工艺见表7-60。......
2023-06-29
-
齿轮盐浴氮碳共渗技术优化方案详细阅读
可用于精密齿轮氮碳共渗。供齿轮氮碳共渗时选用。其中，渗氮包括液体渗氮、液体氮碳共渗等。QPQ盐浴氮碳共渗技术用途 主要用于要求高耐磨、高耐蚀、耐疲劳、微畸变的各种钢铁及铁基粉末冶金件等。常用材料QPQ处理工艺参数及效果表5-129 常用材料QPQ处理工艺参数及效果QPQ盐浴氮碳共渗技术、应用与检验表5-130 QPQ盐浴氮碳共渗技术、应用与检验......
2023-06-29
-
离子渗氮工艺：利用辉光放电实现渗氮详细阅读
离子渗氮又称为辉光离子渗氮或等离子渗氮，是利用辉光放电现象，将含氮气体介质电离进行渗氮的工艺。目前在世界各国，离子渗氮已获得广泛应用并在不断发展。离子渗氮实际上是在正常辉光放电区与异常辉光放电区间的过渡区进行的。......
2023-06-24
-
碳氮共渗工艺及应用介绍详细阅读
在奥氏体状态下同时将碳、氮渗入工件表层，并以渗碳为主的化学热处理工艺称为碳氮共渗。深层碳氮共渗渗层深度可达3mm左右，用于承受载荷较大的工件。碳氮共渗介质的加入量按每小时为炉膛体积的3～8倍，小型设备取下限。气体碳氮共渗温度 对碳钢和低合金钢，共渗温度常用840～860℃。表2-25 不同钢种的K值两阶段气体碳氮共渗时，第一、二阶段的时间基本相等，第二阶段时间包括中间降温时间。......
2023-06-24
-
离子渗氮炉工艺参数技术分享详细阅读
辉光电压 离子渗氮所需电压与电流密度、炉内气压、工件表面的温度、阴阳两极间的距离等诸多因素有关。渗氮温度和保温时间 渗氮温度和保温时间是离子渗氮的重要工艺参数，对渗氮层的质量影响很大。根据钢种的不同，离子渗氮温度通常在450～650℃范围内选择，但要低于钢调质时的回火温度30～50℃。......
2023-08-18
相关推荐
