齿轮回火工艺优化策略

2023-06-29 理论教育版权反馈

【摘要】：对于批量较大的齿轮，通常需通过工艺试验来确定回火温度。1）常用钢不同硬度值下的回火温度见表3-47，可供齿轮回火时参考。一般工件出炉后，可在空气中冷却。如果具有第二类回火脆性的钢材，回火后应注意采取快速冷却方式，如水冷或油冷。

根据对工件的使用要求和性能不同，按加热的温度高低通常将回火分为低温回火（150 250℃）、中温回火（350～500℃）和高温回火（500～650℃）三种。回火后的冷却方式有空冷水冷或油冷等。齿轮常用回火方法有低温回火和高温回火，其方法的分类与选用见表3-46。

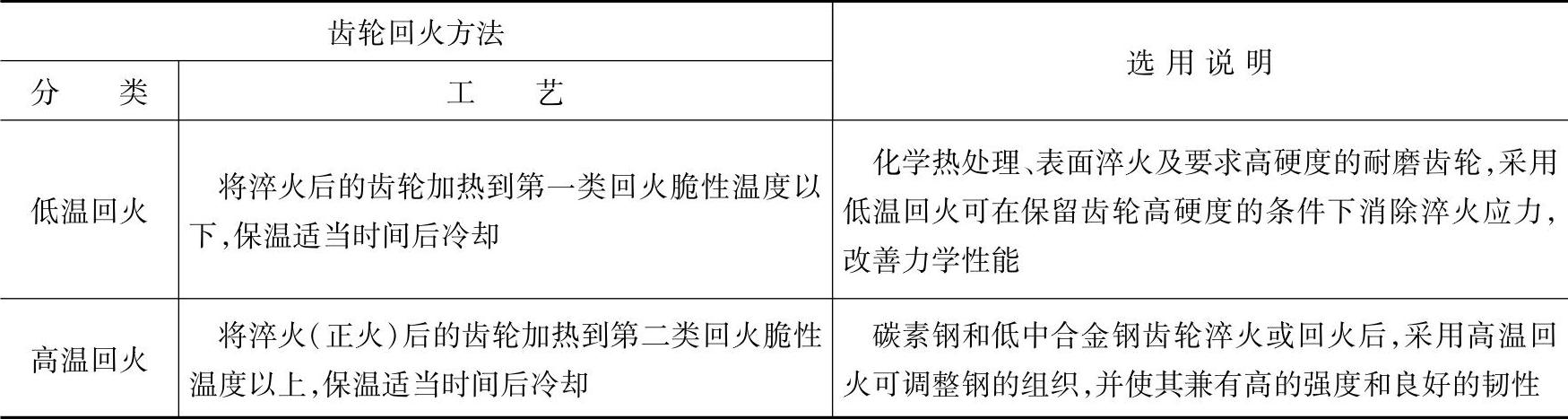

表3-46 齿轮回火方法的分类与选用

（1）回火温度的选择回火温度的确定除了考虑齿轮要求的硬度外，还应考虑其他因素的影响，如采用快速淬火或表面淬火时，回火温度应选择偏低一些；如果淬火温度偏高，齿轮尺寸小，淬火冷速快，宜选用上限回火温度；反之，则应取下限回火温度。对于批量较大的齿轮，通常需通过工艺试验来确定回火温度。

1）常用钢不同硬度值下的回火温度见表3-47，可供齿轮回火时参考。

表3-47 常用钢不同硬度值下的回火温度（单位：℃）

2）常用钢的回火经验方程见表3-48，供齿轮回火时参考

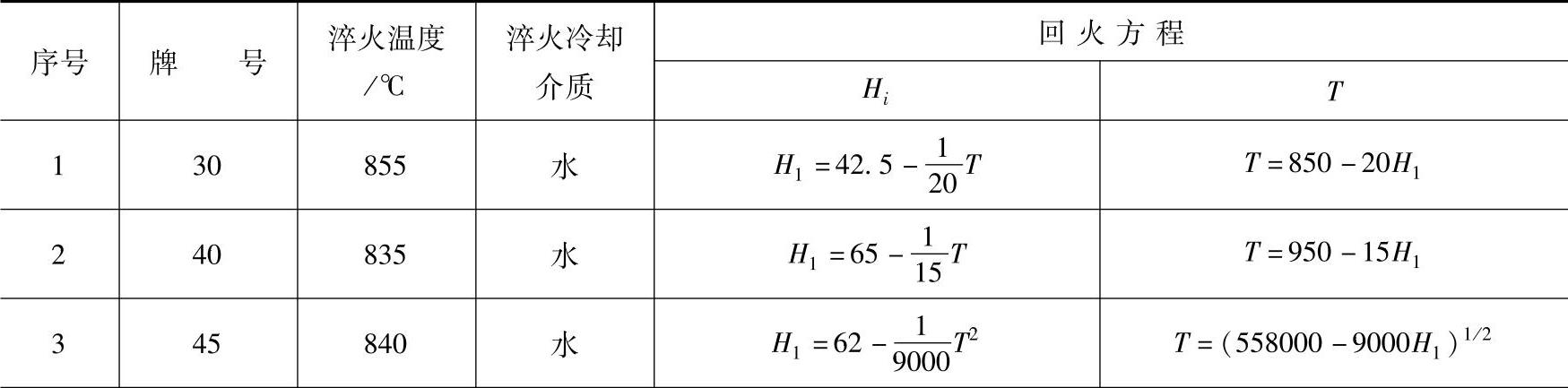

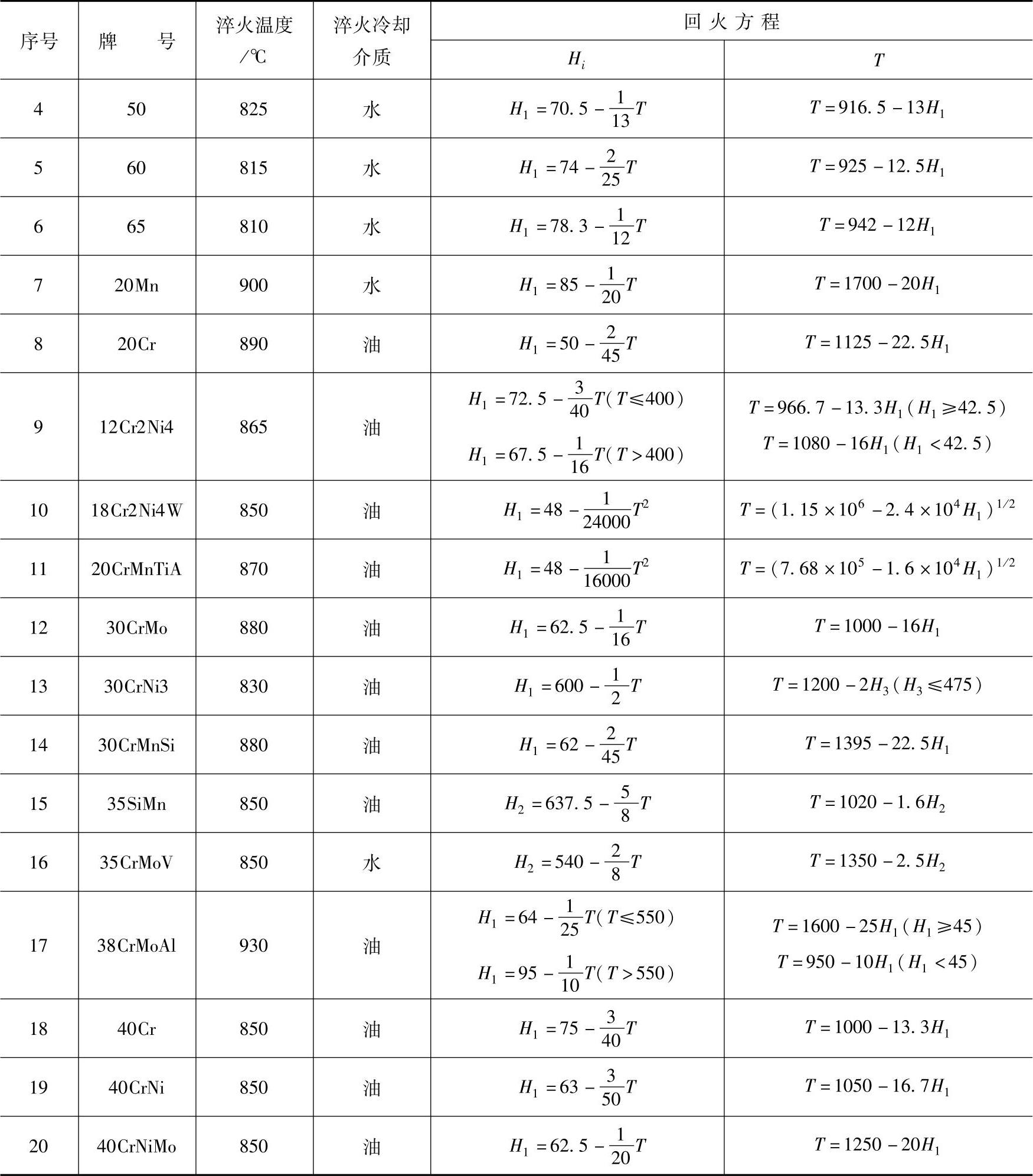

表3-48 常用钢的回火经验方程

（续）

注：1.表中符号H_i为硬度：H₁为HRC，H₂为HBW，H₃为HV，H₄为HRA；T为回火温度（℃）。

2.本表方程取自经验数据，使用时化学成分应符合相关标准规定；最大直径或厚度为临界直径；限于常规淬火

回火工艺。

3）常用钢回火脆性的温度范围见表3-49，供齿轮回火时参考

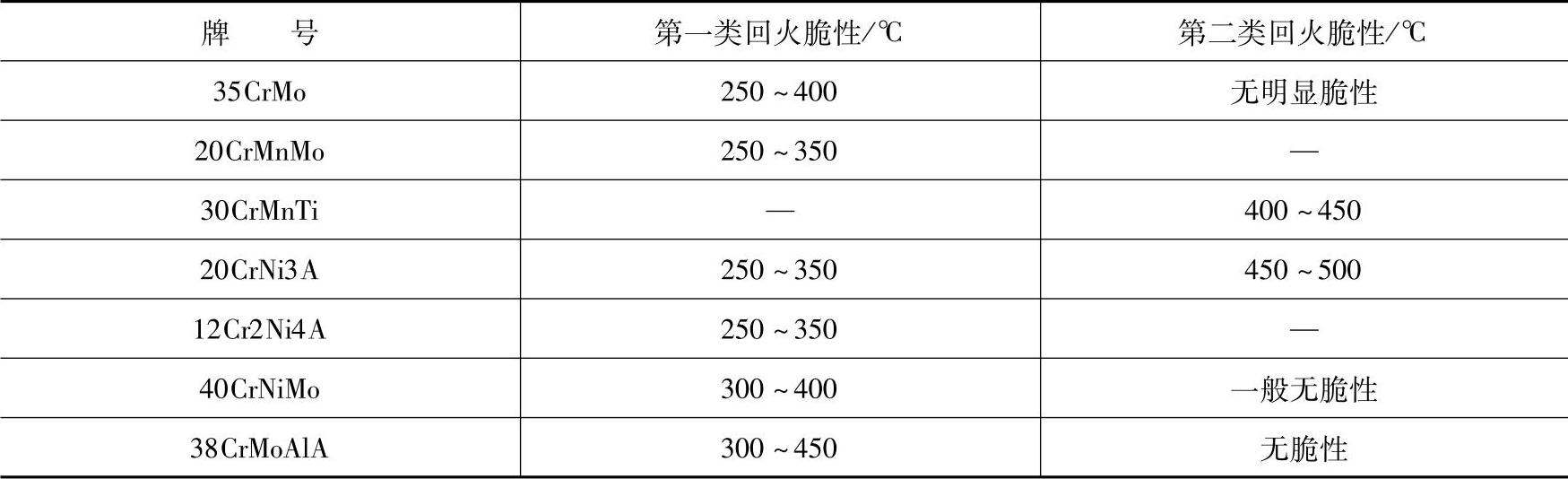

表3-49 常用钢回火脆性的温度范围

（续）

（2）回火保温时间及冷却方式选择

1）回火保温时间的确定。一般情况下，回火时间不少于1h。空气炉回火保温时间可按表3-50选择。盐浴炉回火保温时间可按表3-51选择。

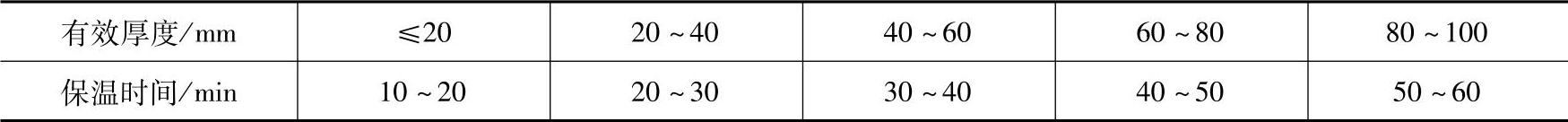

表3-50 空气炉回火保温时间

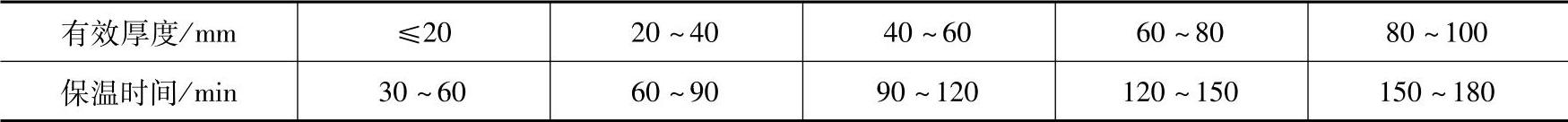

表3-51 盐浴炉回火保温时间表

合金钢件应按表3-50或表3-51所列时间增加1／3保温时间。成批工件在井式回火炉中回火时，其时间每炉应＞1.5h。低温回火的保温时间应＞2h。

2）冷却方式的选择。一般工件出炉后，可在空气中冷却。如果具有第二类回火脆性的钢材，回火后应注意采取快速冷却方式，如水冷或油冷。
