等温正火可分为正常等温正火和锻造余热等温正火。图3-9所示为等温正火工艺示意图

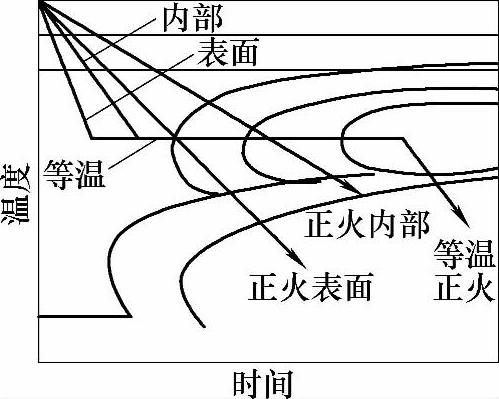

图3-9 等温正火工艺示意图

（1）国外汽车制造公司渗碳齿轮毛坯等温正火的技术要求（见表3-25）

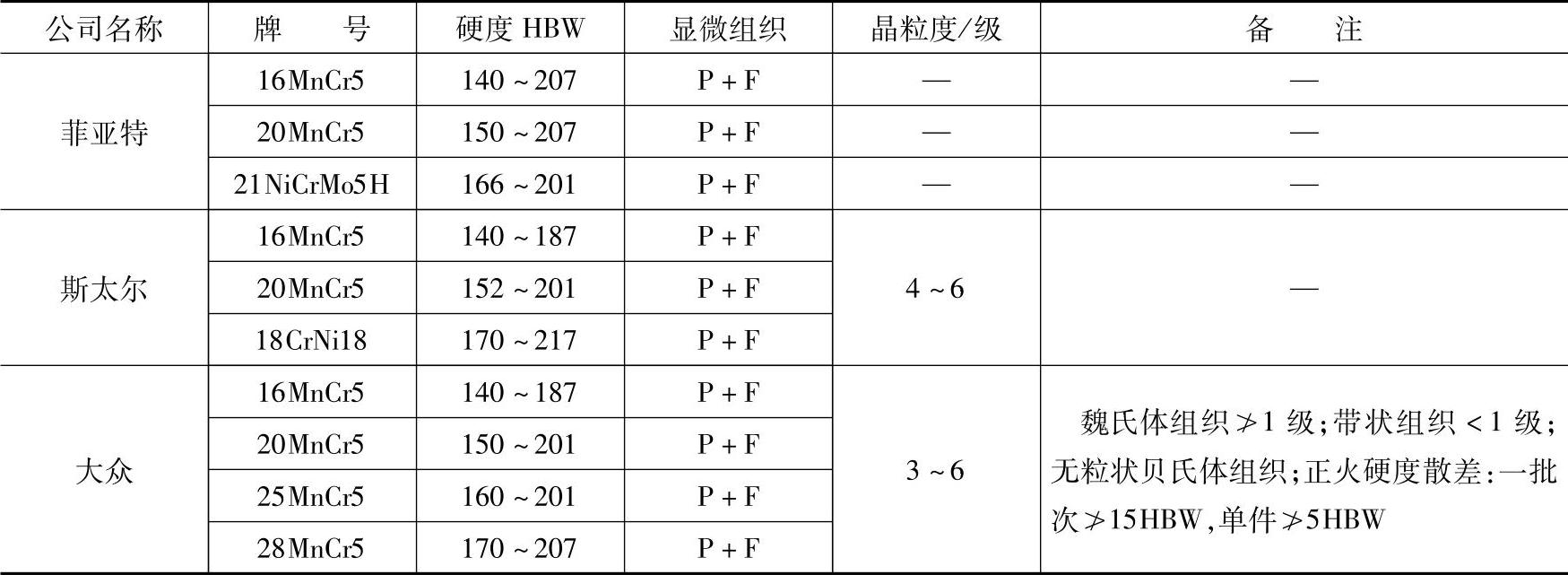

表3-25 国外汽车制造公司渗碳齿轮毛坯等温正火的技术要求

注：P为珠光体；F为铁素体

（2）齿轮的等温正火工艺

1）几种合金渗碳钢齿轮的等温正火工艺见表3-26

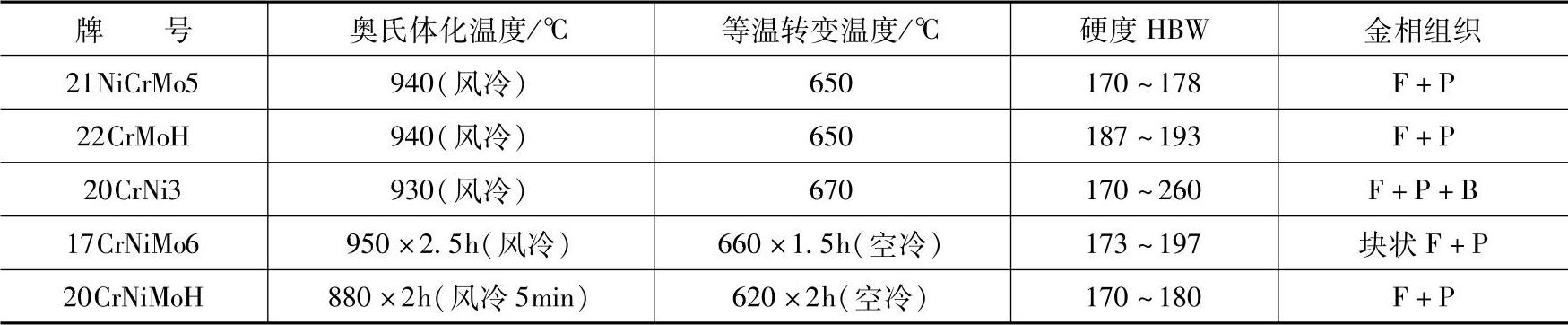

表3-26 几种合金渗碳钢齿轮的等温正火工艺

注：F为铁素体；P为珠光体；B为贝氏体

2）美国几种合金渗碳钢齿轮的等温正火工艺见表3-27

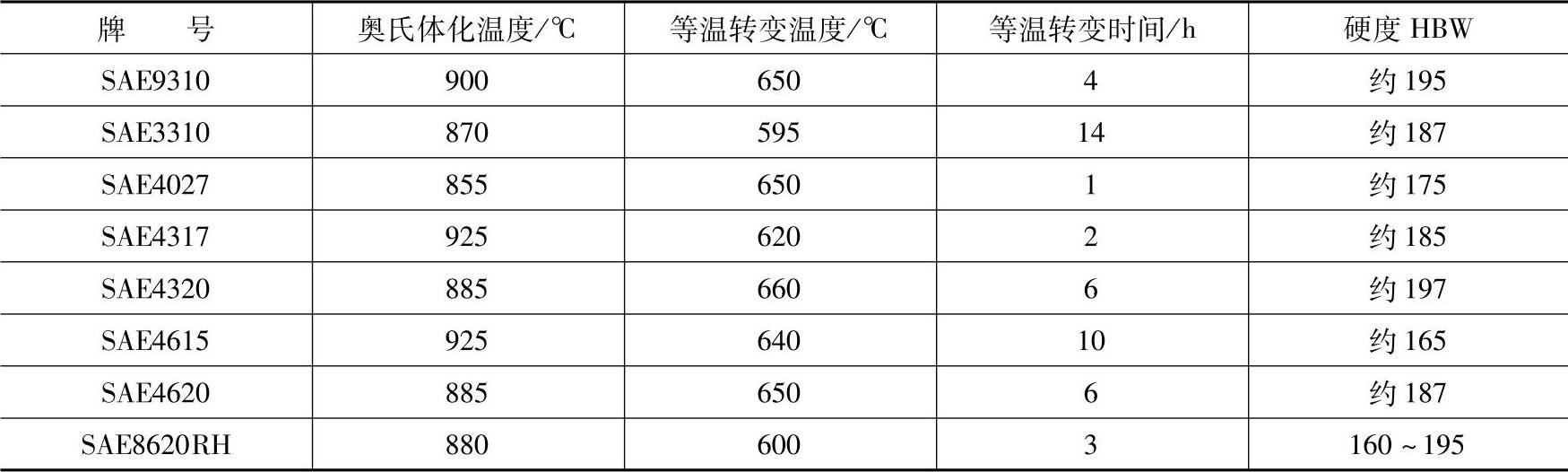

表3-27 美国几种合金渗碳钢齿轮的等温正火工艺

（3）（等温正火自动生产线）等温正火工艺的制订采用等温正火自动生产线对渗碳齿轮锻坯进行等温正火时的工艺流程：锻坯→（高温930～950℃）加热炉加热→速冷室（锻坯速冷至560～680℃）冷却→等温炉（根据齿轮材料和硬度要求确定等温温度和时间）加热→出炉。

低碳合金钢渗碳齿轮锻坯等温正火工艺的制订见表3-28。

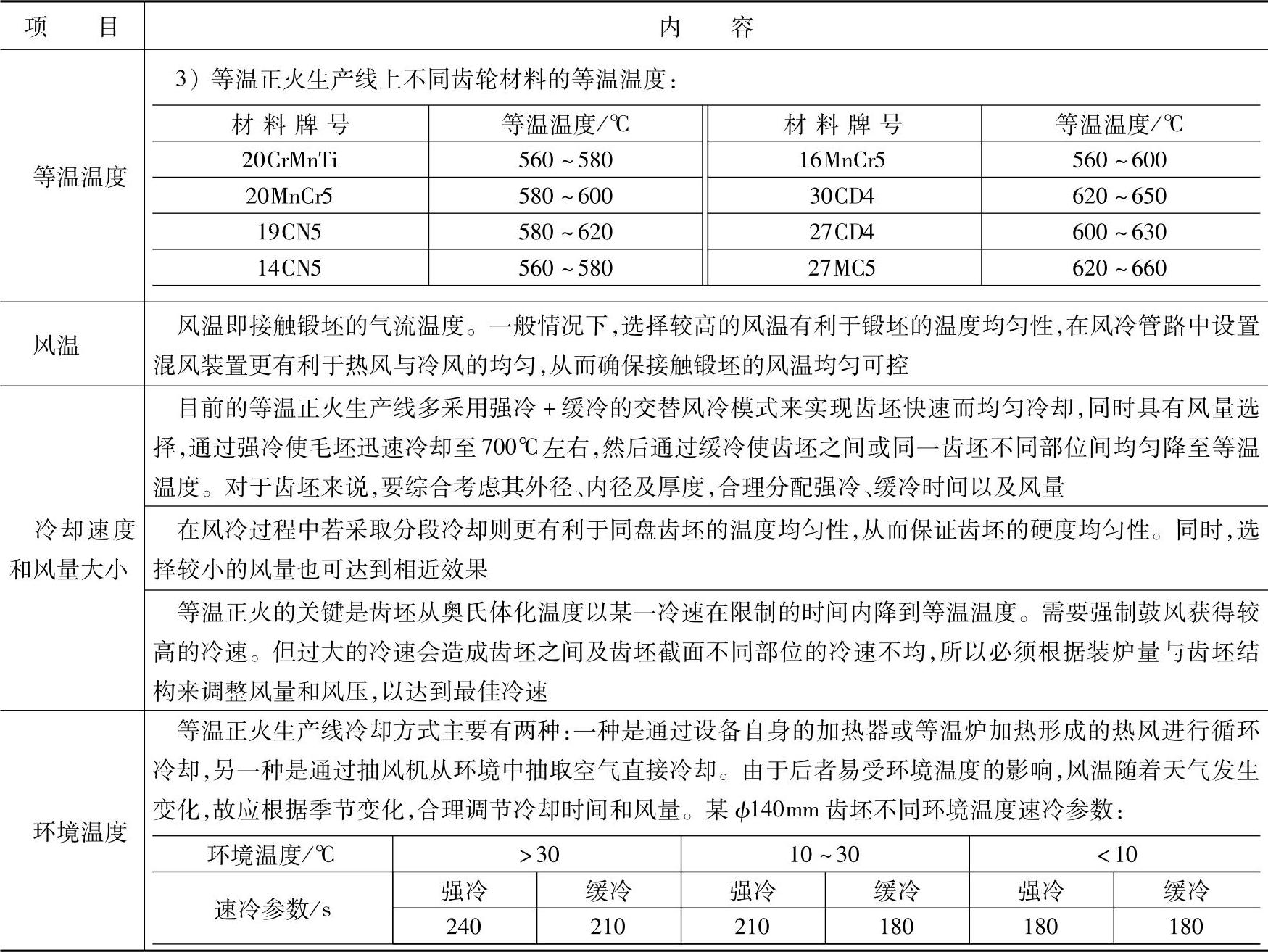

表3-28 渗碳齿轮锻坯等温正火工艺的制订

（续）

图3-10 齿坯的平放方式

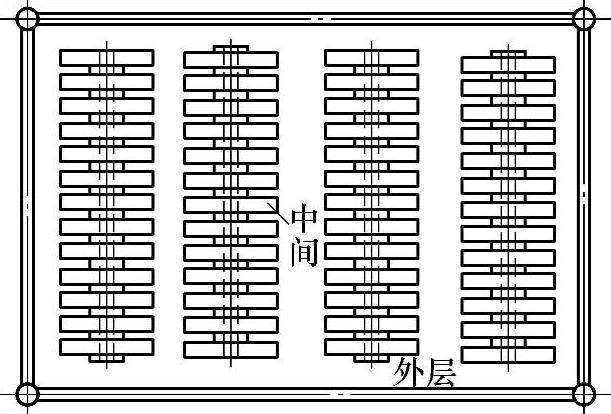

图3-11 沿料筐宽度方向摆放（俯视）

图3-12 双联齿坯装炉方式

（4）等温正火工艺应用举例一汽集团公司采用等温正火自动生产线对部分渗碳齿轮毛坯进行等温正火处理，具体检验结果见表3-29。

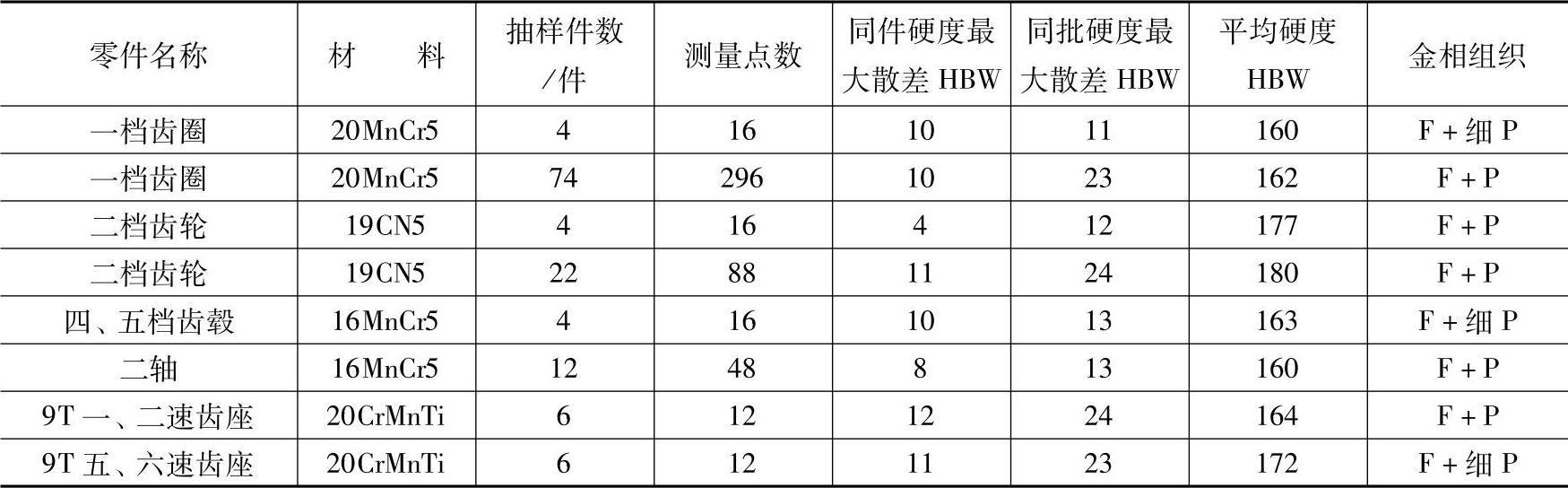

表3-29 一汽公司渗碳齿轮毛坯等温正火检验结果

注：F——铁素体；P——珠光体
