齿轮热处理检测设备和仪器介绍

2023-06-29 理论教育版权反馈

【摘要】：还用于齿轮的普通热处理、化学热处理、表面热处理等的金相检验。1）内部缺陷无损检测设备及仪器。表2-41 常用齿轮疲劳试验机磨损试验机主要用于检测齿轮等零件材料在摩擦力作用下其表面形状、尺寸发生的磨损情况，可以了解金属材料的化学成分、组织状态以及力学性能与磨损的关系，为利用热处理尤其是化学热处理、表面涂覆技术等大幅度提高材料的耐磨性提供依据。

（1）原材料检验设备及仪器主要用于齿轮等零件的成分光谱分析、钢中成分偏析与带状组织、钢中非金属夹杂物检验等。

成分光谱分析设备用于成分光谱分析。成分光谱分析设备包括荧光X射线光谱分析设备原子发射光谱分析设备和原子吸收光谱分析设备等。成分光谱分析设备分类见表2-33。

表2-33 成分光谱分析设备分类

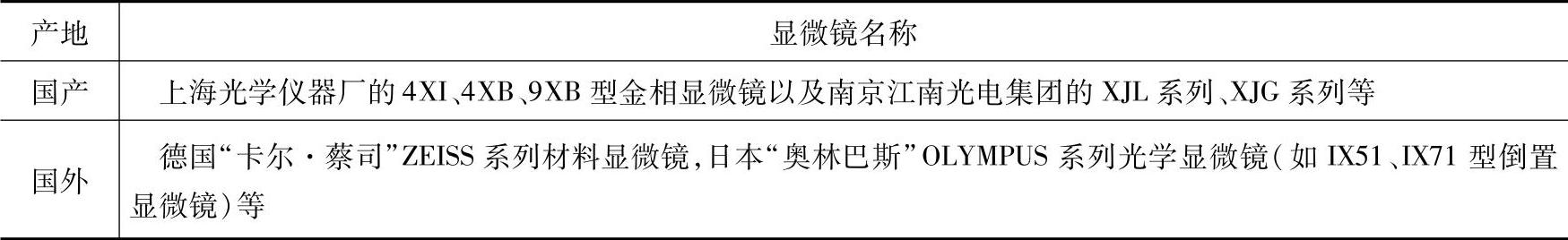

（2）显微组织检验设备显微组织检验是借助于金相显微镜检验齿轮等零件用钢的内部组织及其缺陷，包括奥氏体晶粒的测定，以及钢中非金属夹杂物、脱碳层深度和钢中化学成分偏析的检验等。还用于齿轮的普通热处理、化学热处理、表面热处理等的金相检验。典型金相显微镜见表2-34。

表2-34 典型金相显微镜

（3）力学性能测试设备力学性能测试设备主要用于齿轮等零件的硬度试验、静拉伸试验冲击试验等。

1）硬度试验设备。主要有布氏硬度计、洛氏硬度计、维氏硬度计、显微硬度计、肖氏硬度计及里氏硬度计等。它们的应用范围有较大的区别。几种硬度计的适用范围和特性对比见表2-35。

国产齿轮洛氏硬度计（测试齿轮齿面硬度）型号有G6（用于模数2.5～35mm齿轮）、G28 （用于模数3～70mm齿轮）等。便携式齿轮硬度计规格参数见表2-36

表2-35 常见硬度计的适用范围和特性

注：1in＝25.4mm

表2-36 便携式齿轮硬度计规格参数

注：1.N7N、N7P、N7R、N7S型带特殊装置时，模数m可达35～70mm

2.可选择HRA、HR15、HR30N、HR45N测试方法。

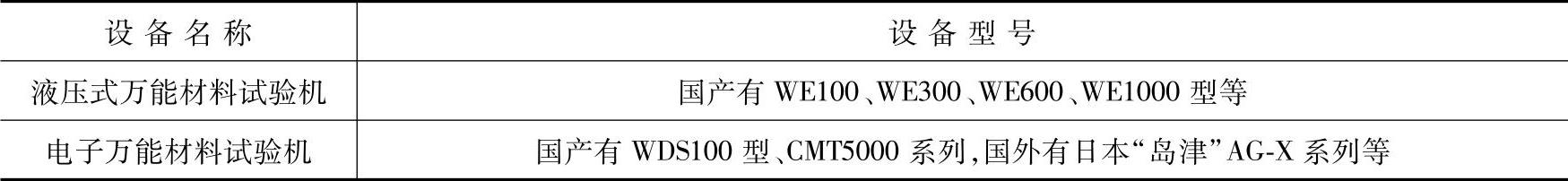

2）静拉伸试验设备。在材料力学实验中，最常用的设备是万能材料试验机，它可以进行拉伸、压缩、剪切、弯曲等试验。静拉伸试验设备见表2-37。

表2-37 静拉伸试验设备

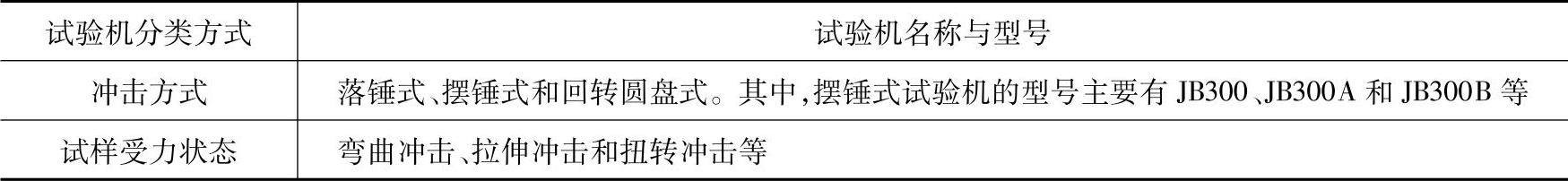

3）冲击试验设备。冲击试验时，用冲断试样所消耗的功或试样断口形貌特点，经过整理得到规定定义的冲击性能指标。常用冲击试验设备分类与型号见表2-38。

表2-38 常用冲击试验设备分类与型号

（4）无损检测设备及仪器无损检测设备及仪器主要用于齿轮等零件内部缺陷无损检测表层缺陷无损检测等。

1）内部缺陷无损检测设备及仪器。内部缺陷无损检测用于齿轮等零件的内部缺陷无损检测，可以对畸变、裂纹、应力变化、材料组织缺陷等检测。其主要检测仪器有射线检测机、超声波检测仪、声发射检测仪等。常用无损检测设备及其用途与分类见表2-39。

表2-39 常用无损检测设备及其用途与分类

2）表层缺陷无损检测设备。无损检测的目的在于检出和测量位于材料和构件表面的缺陷或近表面下的隐匿缺陷。常用检测设备有磁力检测设备、渗透检测设备及涡流检测设备等，常用表层缺陷无损检测设备及其组成见表2-40。

表2-40 常用表层缺陷无损检测设备及其组成

（5）疲劳试验机失效的机器零件约有80％的为疲劳破坏。采用疲劳试验机研究齿轮等零件在交变载荷作用下断裂的能力非常重要。常用齿轮疲劳试验机见表2-41。

表2-41 常用齿轮疲劳试验机

（6）磨损试验机主要用于检测齿轮等零件材料在摩擦力作用下其表面形状、尺寸发生的磨损情况，可以了解金属材料的化学成分、组织状态以及力学性能与磨损的关系，为利用热处理尤其是化学热处理、表面涂覆技术等大幅度提高材料的耐磨性提供依据。齿轮磨损试验机有国产MR-C1型、MRC-1型、FZG型、CL-100型等。
