图7-27 金属零件热处理和涂敷用微波大气等离子加工系统示意图Atmoplsa技术可使热处理工艺实现快速加热、更精确控制加热和达到更高温度，从而缩短工艺周期和减少能耗，比电热辐射可降低30％的成本。齿轮经规定时间渗碳处理后，进行淬火和回火。表7-76 AISI 8620钢齿轮渗碳结果比较图7-28所示为AISI8620钢齿轮普通气体渗碳和Atmoplsa渗碳结果的比较。......
2023-06-29
齿轮用铸钢及其热处理技术优化
【摘要】：铸钢齿轮铣齿前需经退火、正火及调质处理，以提高齿轮强度和硬度。因此，使用铸钢齿轮毛坯时应进行充分的预备热处理，如扩散退火正火或完全退火等。铸钢齿轮热处理的选择见表1-38。表1-38 铸钢齿轮热处理的选择（续）大型铸钢齿轮用铸造低合金钢的牌号、化学成分及力学性能应符合JB／T 6402—2006的规定。
某些尺寸较大（如直径D＞400mm）、形状复杂并承受一定冲击载荷的齿轮，在使用毛坯锻造方法难以加工成形时，可采用铸钢制作，其强度比锻钢齿轮低10％左右。
齿轮用铸钢多为碳素钢和低合金钢，常用的碳素钢为ZG270-500、ZG310-570等，载荷较大的采用合金铸钢，如ZG40Cr1、ZG35Cr1Mo、ZG42MnSi等。铸钢齿轮铣齿前需经退火、正火及调质处理，以提高齿轮强度和硬度。一般性能要求不高、转速较慢的铸钢齿轮可在退火或正火、调质后经切削加工后直接使用；对于要求耐磨性高的，可进行表面淬火等。
（1）齿轮用铸钢的牌号、特性与用途（见表1-37）

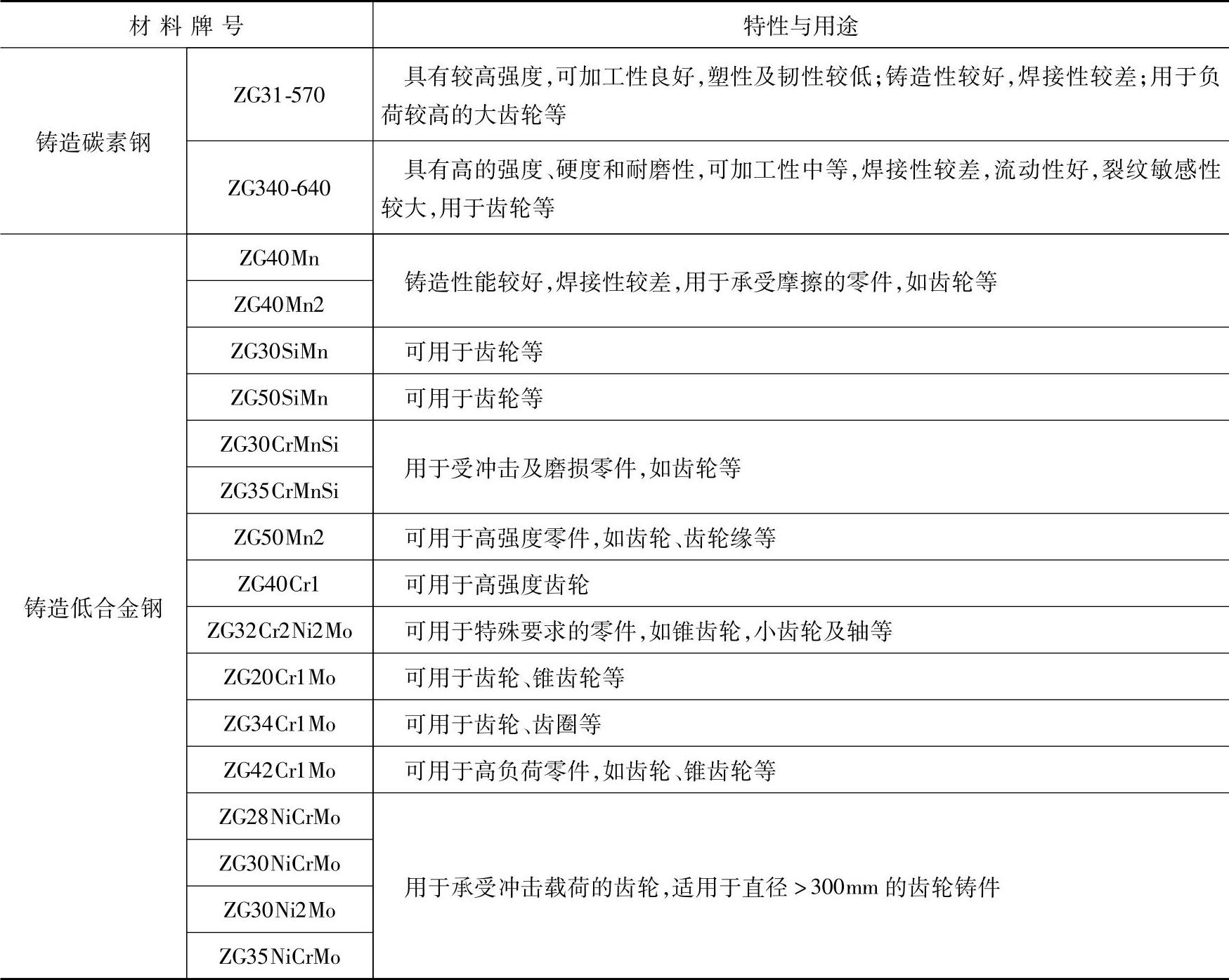

表1-37 齿轮用铸钢的牌号、特性与用途
（2）铸钢齿轮的热处理 与锻造齿轮毛坯相比，铸钢齿轮毛坯容易隐藏缺陷，如气孔、夹渣、缩孔以及其他杂质等。因此，使用铸钢齿轮毛坯时应进行充分的预备热处理，如扩散退火正火或完全退火等。
铸钢齿轮一般采用退火、正火及调质工艺作为预备热处理或最终热处理。但应区别情况，采用不同的热处理方法。铸钢齿轮热处理的选择见表1-38。

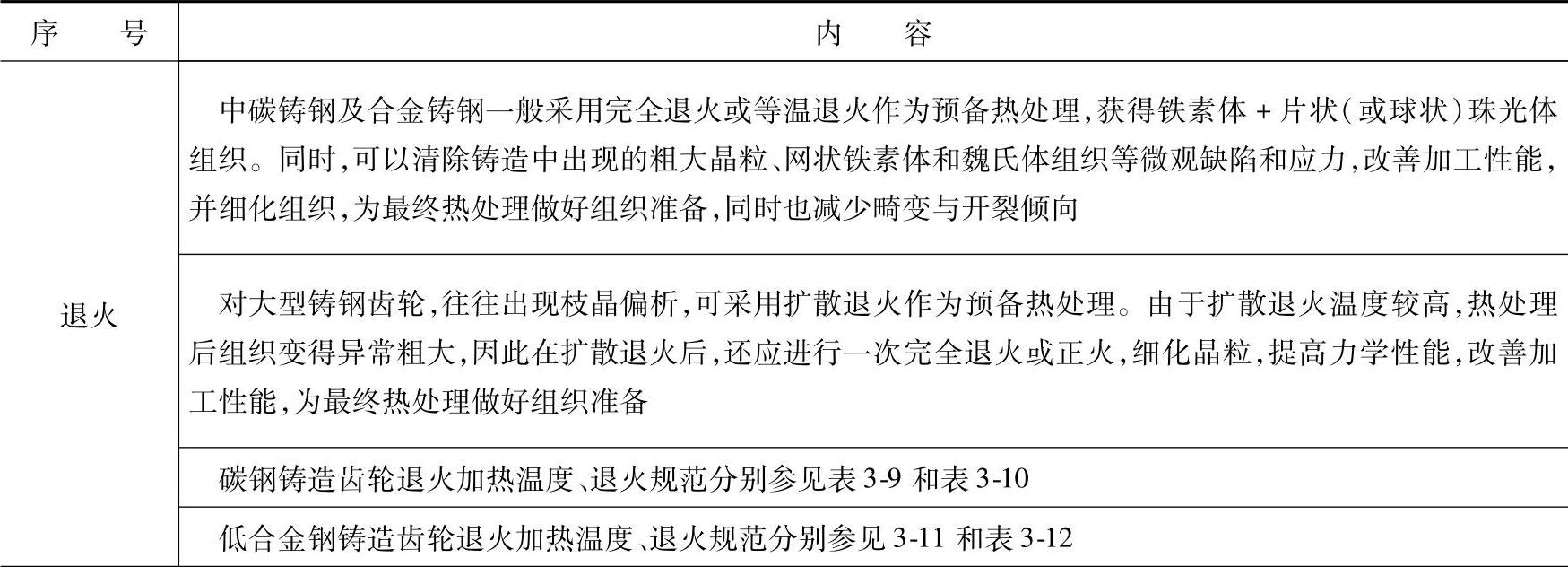

表1-38 铸钢齿轮热处理的选择

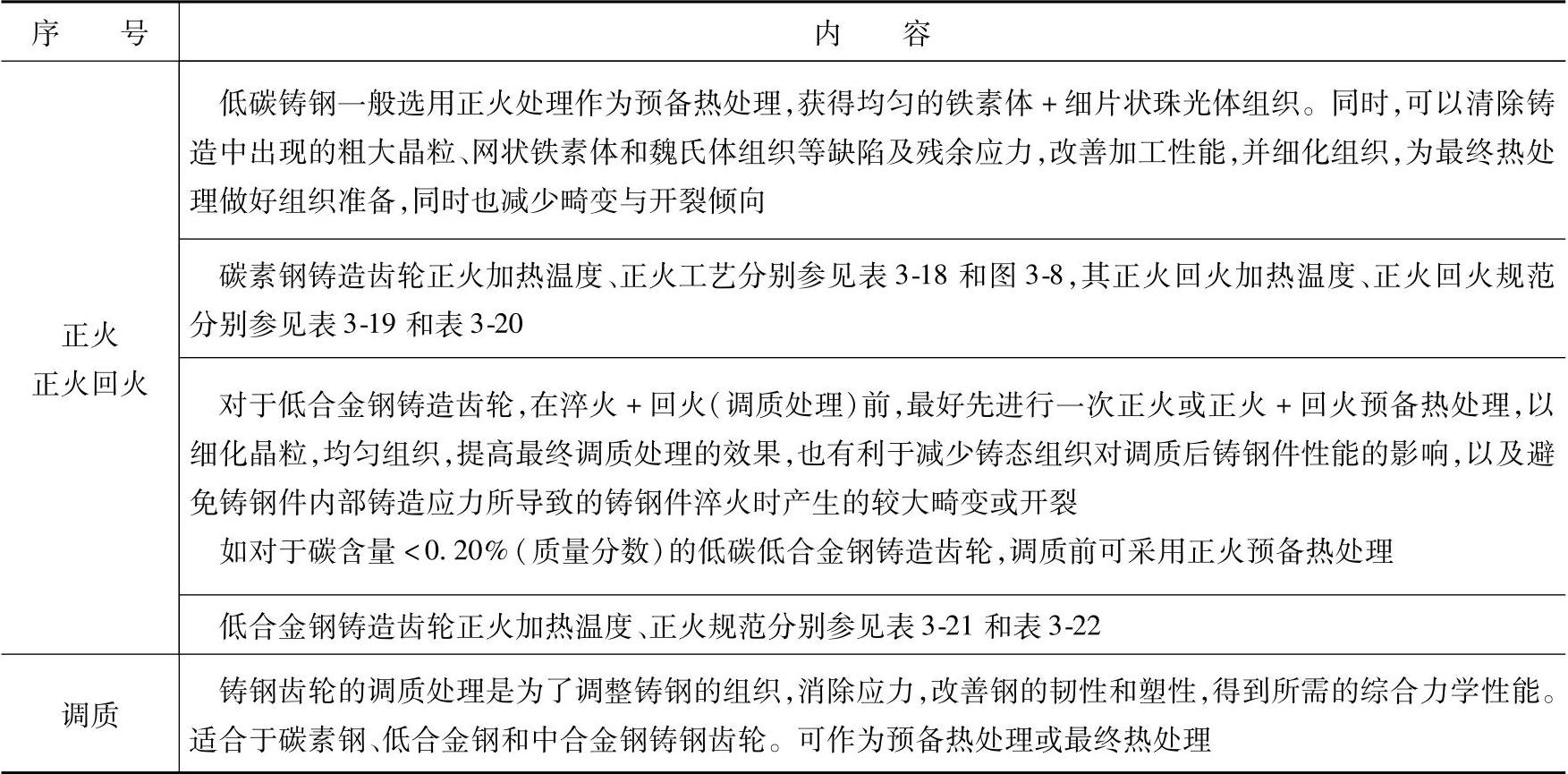

（续）
大型铸钢齿轮用铸造低合金钢的牌号、化学成分及力学性能应符合JB／T 6402—2006的规定。部分大型铸钢件用铸造低合金钢的力学性能见表1-39。

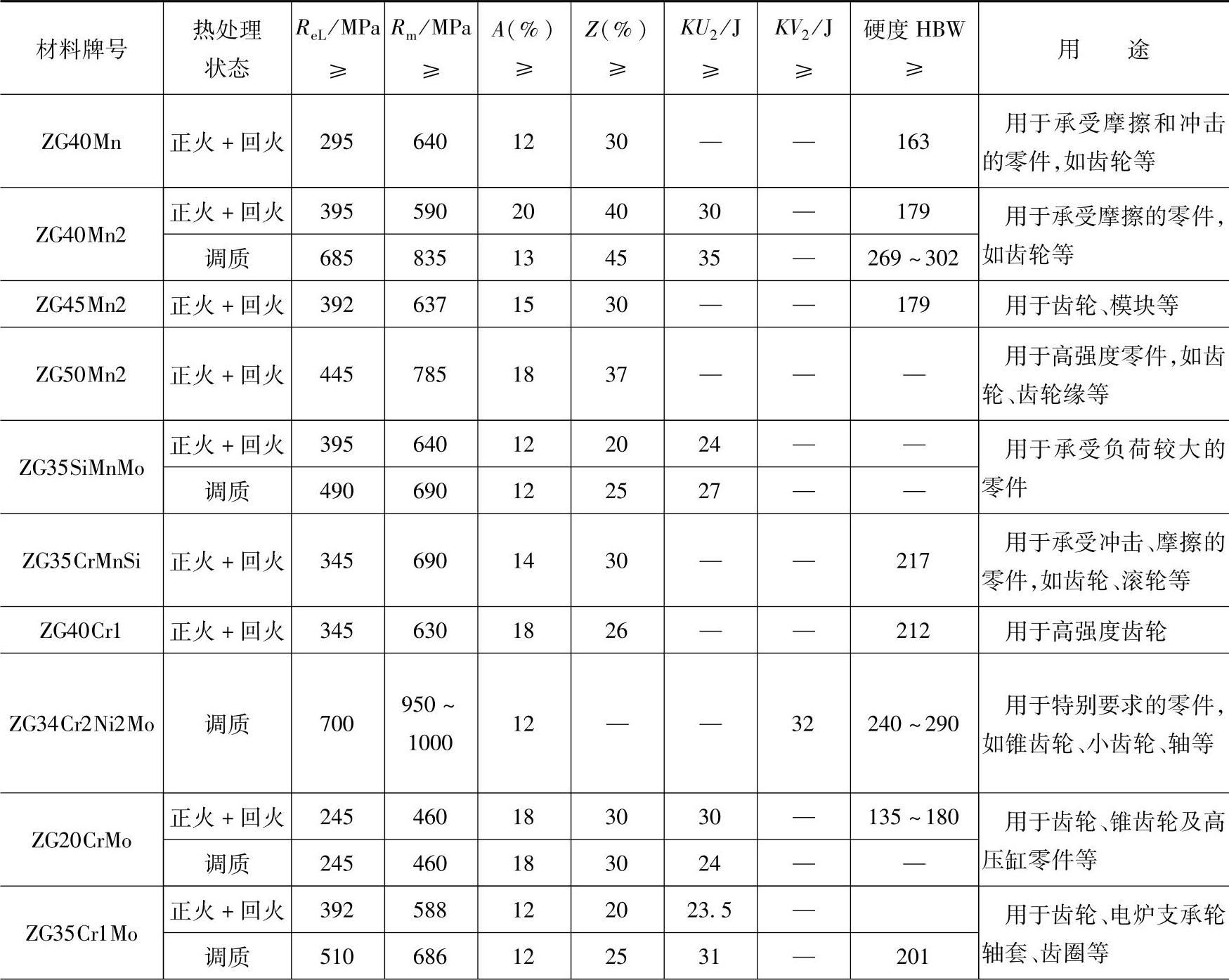

表1-39 部分大型铸钢件用铸造低合金钢的力学性能
（续）
有关齿轮热处理手册的文章
- 详细阅读
-
齿轮用粉末冶金材料及热处理技术探析详细阅读
铁基粉末冶金材料的淬火、回火工艺1）淬火和回火处理：通常，中碳和高碳的Fe-C、Fe-C-Cu粉末冶金件可以热处理强化。表1-49 铁基粉末冶金材料的淬火、回火工艺2）齿轮高频感应淬火用粉末冶金材料：如Fe-C-Mo、FTG30、FTG60、FTG90、FTG70Cu3、FTG60Cu3Mo等。铁基粉末冶金齿轮的化学热处理 低碳铁基粉末冶金齿轮可通过化学热处理进行表面强化，以提高硬度和耐磨性。铁基粉末冶金齿轮几种典型化学热处理工艺见表1-50。......
2023-06-29
-
齿轮渗碳热处理技术参数优化方法详细阅读
渗碳钢残留奥氏体量需要对渗碳齿轮所承受载荷的性质和大小等具体情况分析后，方可确定。表5-9 渗碳齿轮表层残留奥氏体的选择表5-10 国内外对渗碳齿轮残留奥氏体的要求4.表面碳（氮）含量、表面硬度、表层组织及心部硬度要求渗碳齿轮的表面碳（氮）含量、表面硬度、表层组织及心部硬度要求见表5-11国内外渗碳淬火齿轮心部硬度参考值见表5-12。......
2023-06-29
- 详细阅读
-
铸铁齿轮材料及热处理优化方案详细阅读
灰铸铁齿轮多用于开式齿轮传动。表1-29 常用灰铸铁、球墨铸铁的力学性能1.齿轮用灰铸铁及其热处理灰铸铁的选用 灰铸铁的抗弯及抗冲击能力很差，但它易于铸造、易切削，具有良好的耐磨性和减振性、最小的缺口敏感性、成本低。......
2023-06-29
-
齿轮低真空变压快速化学热处理技术优化方案详细阅读
表7-66 主驱动齿轮低真空变压快速气体渗氮工艺应用实例（续）40Cr钢主驱动齿轮低真空变压快速氮碳共渗工艺表7-67 主驱动齿轮低真空变压快速氮碳共渗工艺应用实例......
2023-06-29
-
齿轮的调质热处理工艺优化指南详细阅读
调质既可作为齿轮最终热处理，有时也可用来作为预备热处理，如合金钢制造的齿轮经调质处理后，可减少后序淬火时的畸变。1）齿轮调质工艺参数的选择原则见表4-12。表4-22 铸造低合金钢件调质淬火温度表4-23 铸造低合金钢件调质回火温度表4-24 铸造低合金钢件调质规范之一注：适用于ZG50Mn2等铸钢件在铸造后的直接调质，采用温水40～50℃断续冷却表4-25 铸造低合金钢件调质规范之二表4-26 铸造低合金钢件调质规范之三（续）......
2023-06-29
-
汽车零件热处理技术：钢制齿轮详细阅读
影响汽车齿轮使用寿命的因素很多，除了设计、选材、冷加工以及使用条件外，齿轮的热处理质量具有直接的影响，而齿轮的热处理质量是通过金相组织来进行控制与鉴别的，故对齿轮的热处理过程进行准确的检验和严格的控制，是确保齿轮质量的关键。齿轮的受力状态十分复杂，只有经过化学热处理才能满足工作需要。齿面磨损为齿轮的主要失效形式。表4-2为在磨损和交变应力作用下零件的选材及其热处理。......
2023-08-18
相关推荐
