频率稳定性及控制策略在单极闭锁故障中的应用
【摘要】：当系统中发生单极闭锁故障时，线路中会瞬时产生大量有功功率缺失，因此在闭锁瞬间，频率会出现大幅度抖动，此时会导致电能质量急剧下降。在冬季小负荷下，某直流送端电网直流10 000 MW，单极闭锁，某电网风电接入容量为8 000 MW，无措施的情况下电网的频率特性曲线如图6.13～图6.15所示。为控制频率最高不超过51 Hz，保证稳态频率恢复至50.2 Hz，需要切除的机组容量350万kW。
当系统中发生单极闭锁故障时，线路中会瞬时产生大量有功功率缺失，因此在闭锁瞬间，频率会出现大幅度抖动，此时会导致电能质量急剧下降。
在冬季小负荷下，某直流送端电网直流10 000 MW，单极闭锁，某电网风电接入容量为8 000 MW，无措施的情况下电网的频率特性曲线如图6.13～图6.15所示。

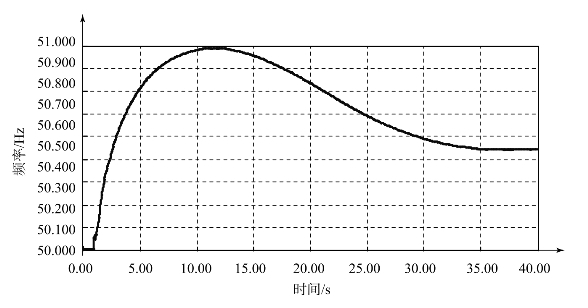

图6.13 冬季负荷下，某电网直流10 000 MW，单极闭锁，风电接入容量为8 000 MW，无措施，电网的频率特性曲线
图6.14 冬季小负荷下，直流10 000 MW，单极闭锁，风电接入容量为8 000 MW，切机120万kW，电网频率特性曲线

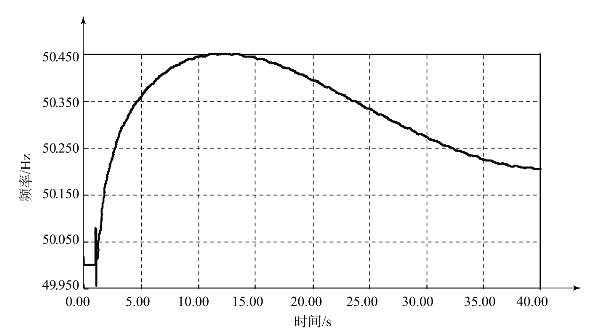

图6.15 冬季小负荷下，直流10 000 MW，单极闭锁，风电接入容量为8 000 MW，切机350万kW，电网频率特性曲线
在该算例中，采用的单极闭锁故障下频率稳定性及控制策略如下：
（1）若某电网直流单极闭锁，不采取任何切机措施，某电网频率最高可能升至51.12 Hz。
（2）若某电网直流单极闭锁或单极二次再启动失败，为控制频率最高不超过51 Hz，需切除某电网120万kW电力；为保证某电网直流单极闭锁或单极二次再启动失败、不采取安控措施时频率不超过51 Hz，需预控直流功率至760万kW。
（3）为控制频率最高不超过51 Hz，保证稳态频率恢复至50.2 Hz，需要切除的机组容量350万kW。
