交流输电断面增长方式对直流系统电压稳定裕度的影响
【摘要】：改变交直流混合系统中，与直流输电密切相关的交流断面潮流，来分析交流断面潮流变化对换流母线电压稳定性的影响。本小节研究连续型潮流计算过程中，功率增长模式对特高压直流换流母线电压稳定性的影响。
运行方式的变化对电压稳定性影响较大，不同的负荷功率增长方式，不同的发电功率供给方式，不同的输电断面增占方式，对电压稳定性的计算结果都有影响。本小节从两个方面研究交直流电网负荷增长方式对换流母线电压稳定的影响：①交流断面潮流的初始状态；②直流系统功率增长过程中，系统功率的增长方式。
（1）不同断面潮流的初始状态下换流母线的电压静态稳定性。
改变交直流混合系统中，与直流输电密切相关的交流断面潮流，来分析交流断面潮流变化对换流母线电压稳定性的影响。从图5.7计算结果可看出，初始交流断面潮流变化，对换流母线电压稳定性也有较大影响。

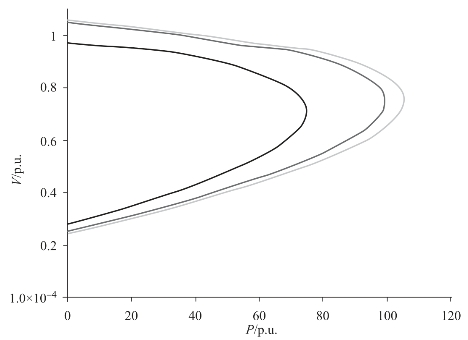

图5.7 高压直流在不同初始交流断面潮流下换流母线电压静态稳定曲线对比
从电压稳定曲线对比来看，高压直流送端换流站母线的电压稳定性与系统潮流的受电方式密切相关，对于直流送端系统，送端断面潮流减少，电压稳定性有所改善；反之，送端断面潮流增加，电压稳定性进一步恶化。
（2）直流系统功率增长过程中，系统功率的增长方式对换流母线电压静态稳定性的影响。
本小节研究连续型潮流计算过程中，功率增长模式对特高压直流换流母线电压稳定性的影响。在直流功率增长过程中，各断面潮流与换流母线电压变化如图5.8～图5.10所示。

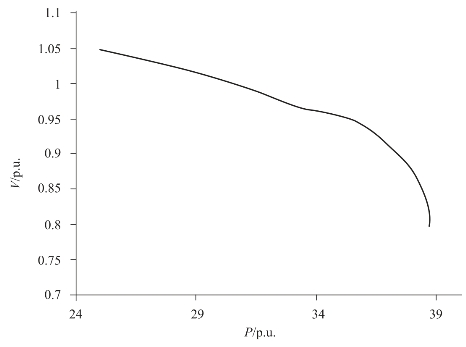

图5.8 高压直流输电系统换流母线电压与某交流送电断面潮流关联特性曲线
图5.9 高压直流输电系统换流母线电压与某交流送电断面潮流关联特性曲线
图5.10 高压直流输电系统换流母线电压与某交流送电断面潮流关联特性曲线
以直流送端系统为例进行分析。从计算结果可以看到，换流母线的电压稳定性与输电断面的功率变化密切相关，由于直流输电系统由几个功率耦合在一起的输电断面共同提供，换流母线的电压稳定特性由这些输电断面共同决定，不同输电断面与换流母线电压静态特性的关联度强弱不同。
在直流功率增长过程中，分别增加不同供电分区的送电电力，来研究功率增长模式对计算结果的影响。几种功率增长模式下输电断面与电压静态稳定性的关联关系曲线如图5.11所示。
图5.11 不同功率增长模式下高压直流输电系统换流母线P-V特性曲线
从以上计算结果可以看到，在直流功率增长的过程中，断面功率的变化与换流母线电压的关联程度不同；同时，从计算结果还可以看到，在该交直流混合电网算例中，交流系统耦合紧密，几种不同功率增长模式下，特高压直流换流母线电压静态特性曲线变化不大，交流功率增长模式对高压直流换流母线的电压静态稳定性的影响不大。
