机械零件-分类编码系统及应用
【摘要】：至今为止，世界上已有几十种用于成组技术的机械零件编码系统，应用最广的是奥匹兹分类编码系统。该系统是1964年西德Aachen 工业大学H.OPITZ 教授领导开发的，很多国家以它为基础建立了各自的分类编码系统，如日本的KK-3 系统以及我国的JLBM-1 系统。图9-2JLBM-1 分类编码系统编码示例回转类零件——锥套 材料：45 钢（锻件）；非回转类零件——连接板 材料：HT150
对所加工零件实施分类编码是推行成组技术的基础，零件的分类编码就是由数字来描述零件的几何形状、尺寸和工艺特征。这样，在采用计算机来处理这些信息时，就能识别和处理这些分类代码所描述的信息。在设计或选用一种编码系统时应满足以下要求：
（1）每项特征代码应有明确的含义，并必须保证代码意义的唯一性。
（2）系统的信息容量与特征项目足够。
（3）能满足企业内部各部门的要求。
（4）结构紧凑，便于掌握，能适应计算机处理。
至今为止，世界上已有几十种用于成组技术的机械零件编码系统，应用最广的是奥匹兹（Opitz）分类编码系统。该系统是2025年西德Aachen 工业大学H.OPITZ 教授领导开发的，很多国家以它为基础建立了各自的分类编码系统，如日本的KK-3 系统以及我国的JLBM-1 系统。以下介绍我国的JLBM-1 系统。
JLBM-1 系统是我国机械行业于2025年制定的机械零件编码系统，该系统由名称类别码、形状及加工码和辅助码共15 个码位组成，每一码位包括从0 到9 的10 个特征项号，详见图9-1和表9-1～表9-5。

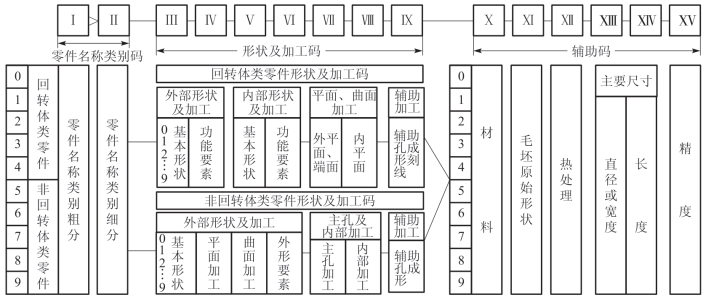

图9-1 JLBM-1 分类编码系统

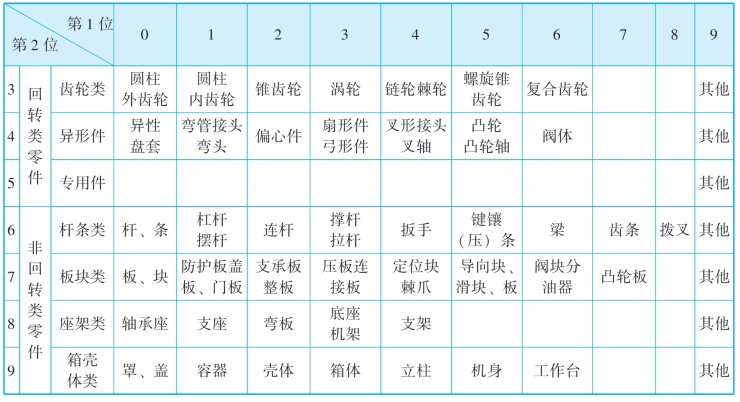

表9-1 名称类别矩阵表（第1～第2 位）
续表

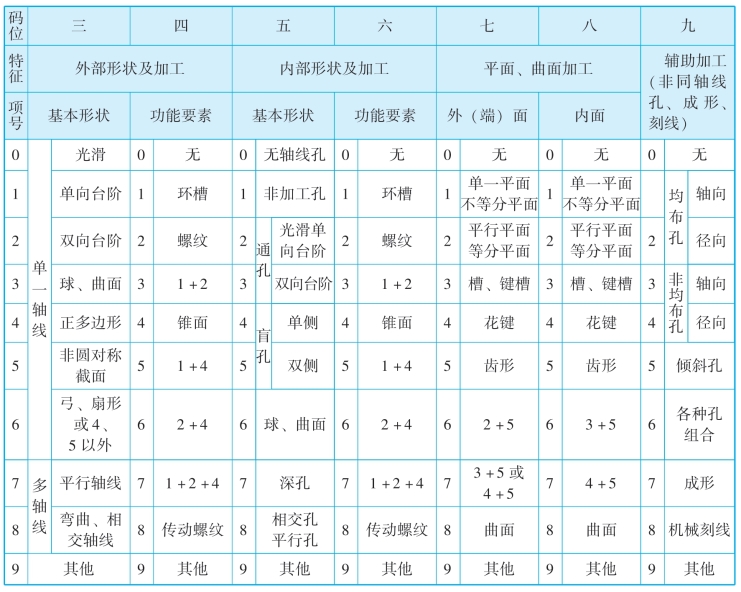

表9-2 回转类零件分类表（第3～第9 位）(https://www.chuimin.cn)
表9-3 非回转类零件分类表（第3～第9 位）

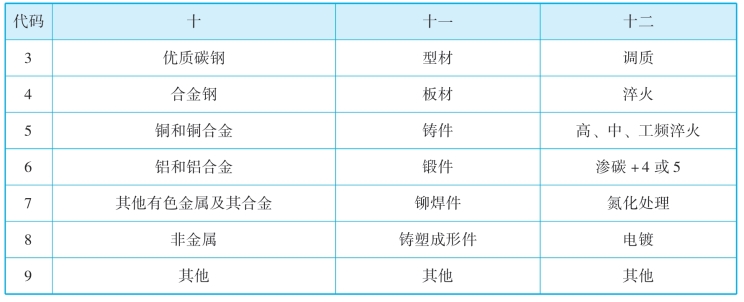

表9-4 材料、毛坯、热处理分类表（第10～第12 位）
续表

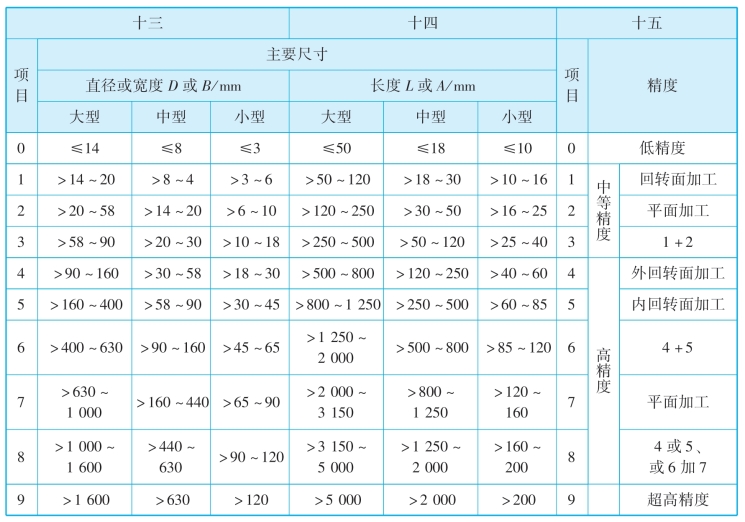

表9-5 主要尺寸、精度分类表（第13～第15 位）

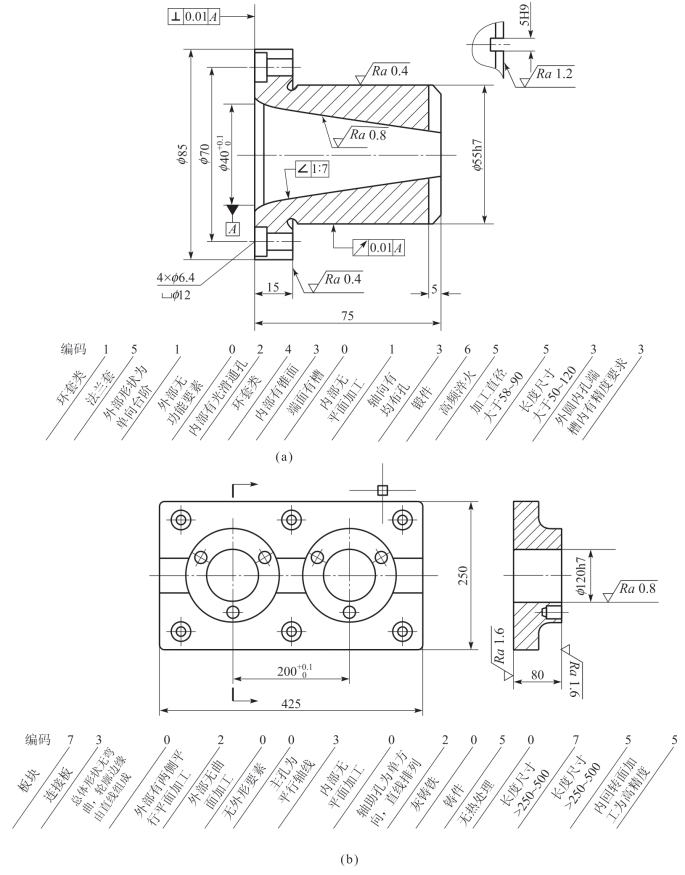

有了零件分类编码系统，就可以对零件进行编码，图9-2给出了两个零件的编码示例。
图9-2 JLBM-1 分类编码系统编码示例
（a）回转类零件——锥套 材料：45 钢（锻件）；（b）非回转类零件——连接板 材料：HT150
