任何机械产品都是由零件装配而成的。因此，装配精度与零件精度之间有着密切的关系。

零件精度是保证装配精度的基础。例如，普通车床尾座移动对溜板移动的平行度就主要取决于床身导轨A 与B间的平行度，如图8-1所示。

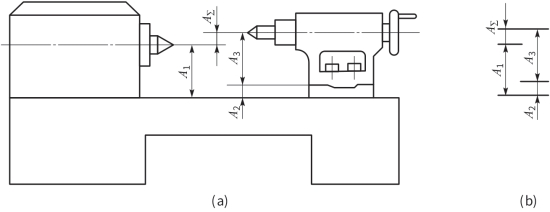

但是，产品的装配过程并不是简单地将有关零件连接起来的过程。装配中往往需要进行必要的检测和调整，有时还需要进行修配。所以，装配精度并不完全取决于零件的精度。例如，上述车床尾座移动对溜板移动的平行度要求，虽然主要取决于床身导轨的加工精度，但也与溜板和尾座底板与床身导轨间的接触精度有关。为了提高接触精度，装配时一般对溜板及尾座底板进行配刮或配磨。又如图8-2所示的车床主轴与尾座的等高性要求很高。如果仅靠提高A1、A2及A3的尺寸精度来保证装配精度是不经济的。由于A1 及A3 实际上是由主轴、轴承、套筒等构成的装配尺寸，因此，仅靠提高这些零件精度来保证装配精度，不仅不经济，甚至在技术上也是很困难的。在实际生产中，通常是通过对尾座底板的修配来保证装配精度的。
