基准就是零件上用来确定其他点、线或面位置的点、线或面等几何要素。根据功用的不同，基准可以分为设计基准和工艺基准两大类。

1.设计基准

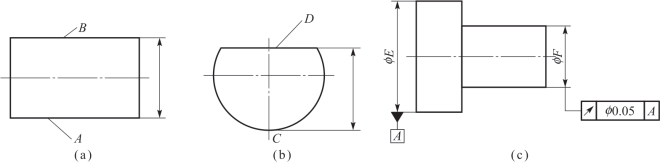

设计图样上所采用的基准称为设计基准。它是标注设计尺寸的起点，或中心线、对称线、圆心等。如图4-6所示的三个零件，在图4-6（a）中，平面A 与平面B 互为设计基准，即对于A 平面，B 是它的设计基准，对于B 平面，A 是它的设计基准；在图4-6（b）中，C 是D 平面的设计基准；在图4-6（c）中，虽然尺寸φE 与φF 之间没有直接的联系，但它们有同轴度的要求，因此，φE 的轴线是φF 的设计基准。又如图4-7所示的轴套零件，孔的中心线是外圆与径向圆跳动的设计基准；端面A 是端面B、C 的设计基准。

pagenumber_ebook=160,pagenumber_book=154

图4-6　设计基准

2.工艺基准

在零件加工、测量和装配过程中所使用的基准称为工艺基准，又可分为定位基准、测量基准、工序基准和装配基准。

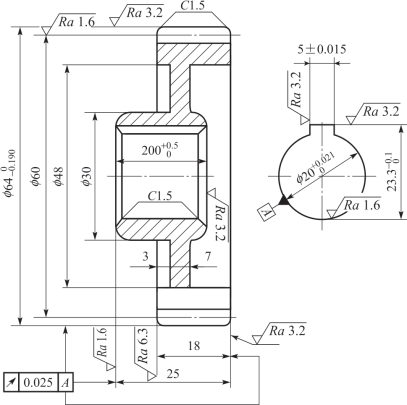

（1）定位基准。定位基准是指零件在加工过程中，用于确定零件在机床或夹具上的位置的基准。它是零件上与夹具定位元件直接接触的点、线或面。如图4-8所示，精车齿轮的大外圆时，为了保证它们对孔轴线A 的圆跳动要求，零件以精加工后的孔定位安装在锥度心轴上，孔的轴线A 为定位基准。定位基准又可分为粗基准和精基准；用作定位基准的表面，如果是没有经过切削加工的毛坯面，则称为粗基准；用作定位基准的表面，如果是经过切削加工的表面，则称为精基准。
