沟（井）开挖质量及要求
【摘要】：PJ2-001沟（井）开挖质量要求1.1 沟（井）开挖1.1.1 沟体挖出的土方应及时外运，不得随意堆放。基坑（槽）和沟（井）不加支撑开挖的允许深度如表6-1所示。质量要求1.6 非开挖电缆管道1.6.1 入钻点和出钻点的选取：根据设计要求，入钻点宜设在行人车辆稀少且有足够空间摆放设备处，出钻点则宜设置在能够摆放管材、方便拖管的另一端。

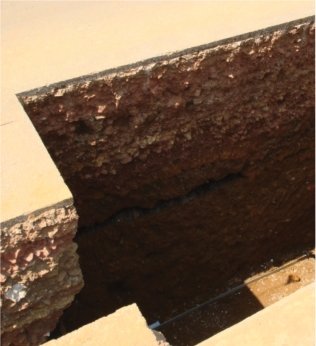

PJ2-001沟（井）开挖
质量要求
1.1 沟（井）开挖
1.1.1 沟体挖出的土方应及时外运，不得随意堆放。槽边1.0m以内不得堆土，并不得堆料和停置机具。槽边2m以外堆土高度不得大于1.5m，距槽边0.5m应搭设防护措施。
(1)当土质在天然湿度、构造均匀、水文地质条件良好（即不会发生坍塌、滑动、松散或下沉）且无地下水时，开挖基坑可不放坡，采取直立开挖且不加支护。基坑（槽）和沟（井）不加支撑开挖的允许深度如表6-1所示。
质量要求

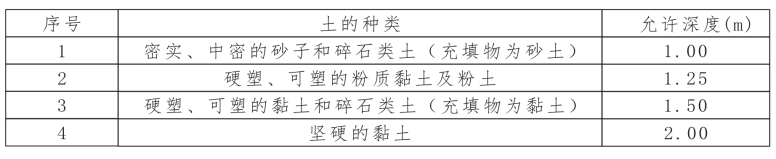

表 6-1 基坑（槽）和管沟不加支撑的允许深度
1.1.2 开挖完成后，电缆沟（井）应符合下列规定：
(1)沟道上口平直顺直，沟面严密，无明显进水；过水沟符合设计要求，平直美观；
(2)沟道中心线位移≤20mm；沟道顶面标高偏差0～10mm；沟道截面尺寸偏差±15mm，沟内侧平整度≤8mm；
(3)沟底排水畅通，无明显积水；若有积水，应采取排水措施。
质量要求
1.1.3 当土质略为松散，或超过上表规定的深度，但不大于2.5m时，应根据土质和施工具体情况进行放坡处理，以保证不塌方，其放坡坡度选用值应按下表实施。放坡后基坑上口宽度是由基坑深度及边坡坡度值来确定，坑底宽度每边应比基础底宽出20～25cm，以便于施工操作。深度在2.5m内的基槽管沟坡的最陡坡度如表6-2所示。

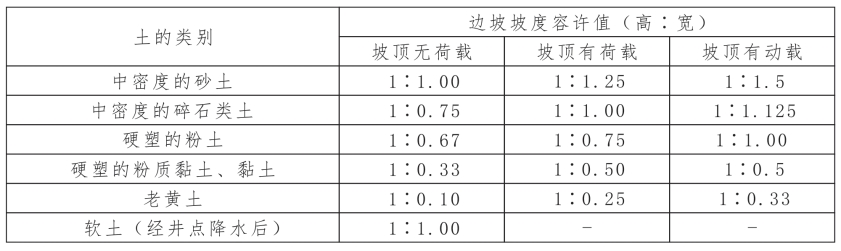

表6-2 深度在2.5m内的基槽管沟的放坡比例

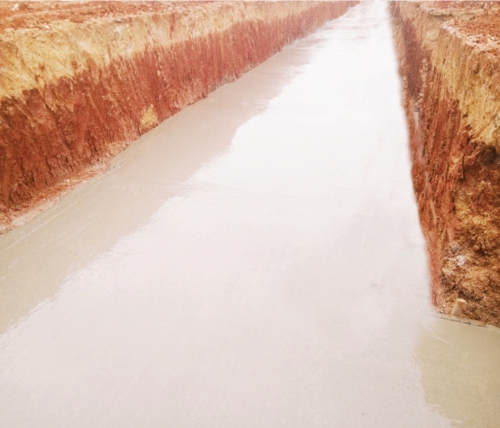

PJ2-002垫层浇筑
质量要求
1.1.4 施工过程中严禁超挖，如发生超挖，应用石屑回填压实至设计标高。
1.1.5 土方开挖完成后，按现场土质的承载力情况进行必要的沟底夯实、换填处理及沟底平整。
1.2 底板浇筑
浇筑的混凝土基础要平直，浇灌过程中用平板振动器振捣。
质量要求
1.3 电缆管道与其它管道距离要求
直埋敷设的电缆，不得平行敷设于管道的正上方或正下方；高电压等级的电缆宜敷设在低电压等级电缆的下面。电缆与管道之间无隔板防护时的允许最小净距，除城市公共场所应按现行国家标准《城市工程管线综合规划规范》GB 50289执行外，尚应符合表6-3的规定。

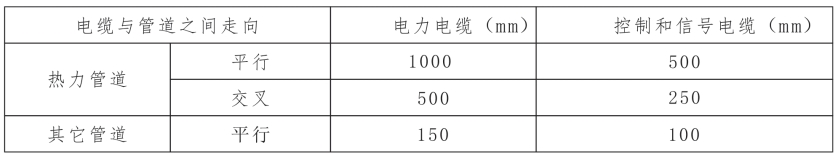

表6-3 电缆与管道之间无隔板防护时的允许最小净距
注：1.计算最小净距时，应从热力管道保温层外表面算起； 2.表中与热力管道之间的数值为无隔热措施时的最小净距。

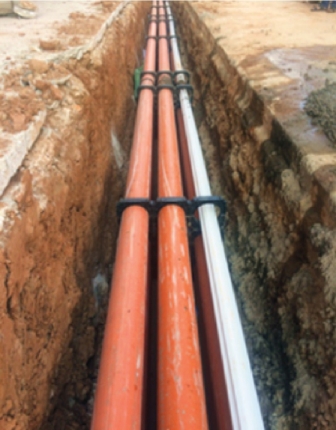

PJ2-003排管安装
质量要求
1.4 管道安装
1.4.1 管道敷设时对于中心线、高程严格控制，保证管道直顺，接口无错位，导管器试通合格。
1.4.2 管必须保持平直，管与管之间要有20mm的间距。
1.4.3 每根电缆管的弯头不应超过3个，直角弯不应超过2个。
1.4.4 敷设混凝土类电缆管时，其地基应坚实、平整，不应有沉陷。敷设低碱玻璃钢管等抗压不抗拉的电缆管材时，宜在其下部设置钢筋混凝土垫层。电缆管直埋敷设应符合下文规定：

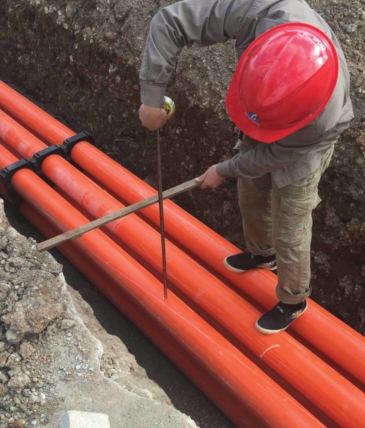

PJ2-004排管埋深检查
质量要求
(1)电缆管的埋设深度不宜小于O.5m；
(2)电缆管宜有不小于0.2%的排水坡度；
(3)在排水沟下方通过时，距排水沟底不宜小于0.3m。
1.5 铺设石粉或细沙
为确保铺设石粉（细沙）的质量，石粉（细沙）要分层冲填，保证管底、管间、管顶石粉（细沙）层的密实度。严格按照设计要求施工。
质量要求
1.6 非开挖电缆管道
1.6.1 入钻点和出钻点的选取：根据设计要求，入钻点宜设在行人车辆稀少且有足够空间摆放设备处，出钻点则宜设置在能够摆放管材、方便拖管的另一端。
1.6.2 钻孔轨迹设计要求根据取得地下管线勘察成果、现场地形地貌和周边环境信息。钻杆最小弯曲半径等技术资料。其中钻孔轨迹参数包括入钻角α1、出钻角α2、入钻造斜段L1、中间水平段L、出钻造斜段L2、钻孔深度H等。

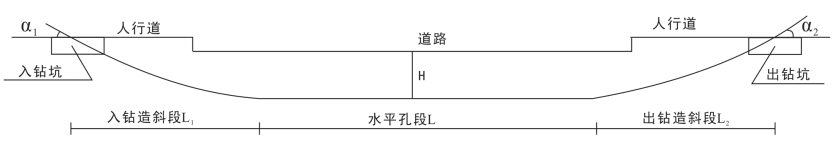

PJ2-005钻孔轨迹示意图
质量要求
1.6.3 导向孔施工
导向孔施工时，通过地面上的手持式导向仪，随时测量出孔底钻头深度和角度等参数，随时进行控制和调整。每钻完一根钻杆要测量一次钻头的实际位置，以保证导向孔符合设计要求。导向钻孔轨迹与既有地下管线的最小安全距离应符合表6-4的规定。

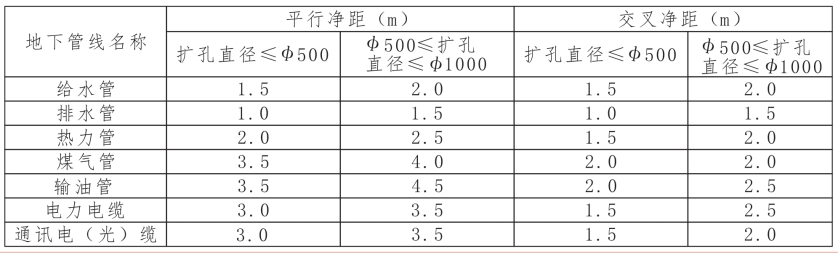

表6-4 导向钻孔轨迹与既有地下管线的最小安全距离

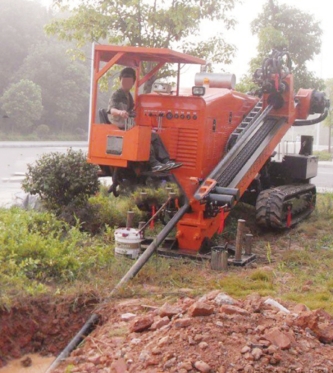

PJ2-006导向钻机钻孔
PJ2-007导向检测示意图

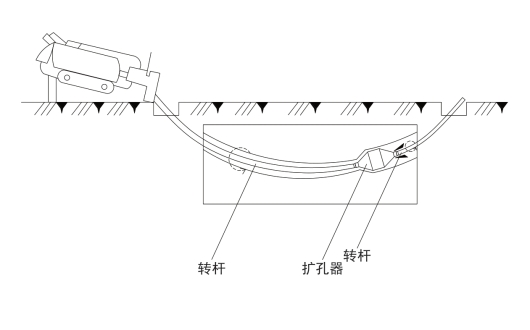

PJ2-008扩孔示意图
质量要求
1.6.4 扩孔、清孔施工
(1)在导向孔施工完成后，进行扩孔施工。扩孔的直径一般为所要敷设管道的外包络直径的1.2～1.5倍；
(2)在扩孔的同时要不断向孔内注入化学泥浆，以便排出扩孔时所切削下来的泥土、钻屑，防止孔壁坍塌以及减小回拖阻力。
PJ2-009回拉放管示意图
质量要求
1.6.5 回拉放管
将钻杆、扩孔钻头和被安装管线依次连接好，回拖入孔内。由于孔内充满泥浆所以管线是处于悬浮状态的，管与孔壁之间由于泥浆润滑作用减少了回拖阻力，当管道全部被拖人孔内后，拖管完成。
