主机、外围设备、电源装置、监控屏、通信设备安装同前，详见本丛书《低压动力电路及设备安装调试》、《变配电装置及变配电所的安装调试》等分册，其中机房接地是非常重要的事情。

1.电子计算机（包括微型计算机）的接地

（1）接地网的设置在活动地板安装前，在计算机房的地面上安装铜排接地网，其网格规格为600mm×600mm，铜排可用铜棒、铜排、铜管制作，其截面应大于或等于10mm²，连接点可用气焊焊接。凡有计算机接地处可用铜软线引出，铜排网的接地点至少为两点，房间较大时应增加接地点为四点、八点等，见图6-22。

（2）计算机的接地计算机接地的方式很多，现介绍常用的三种。

1）混合接地系统。小型或微型计算机内部的逻辑地、功率地、安全地已在机内接到同一接地端子，安装时将铜排网的软引线接在该端子上即可，见图6-23。

其中逻辑地指机内低电平统一的连接线；功率地指机内大电流元件（继电器、排风扇、指示灯等）的接地线；安全地指正常不带电的金属外壳、面板等的接地线。

2）交直流分别接地系统。将系统中逻辑地与直流功率地合接在一起接于接地网上；机柜（安全地）和交流功率地共同接地。同样逻辑地与直流功率地也可通过电容与交流功率地接在一起。这两种方法都可以避免磁场干扰，可用在磁场干扰较强的场所，见图6-24。铜排网的装置同上。

图6-21 微机系统安装示意图

图6-22 铜排接地网示意图

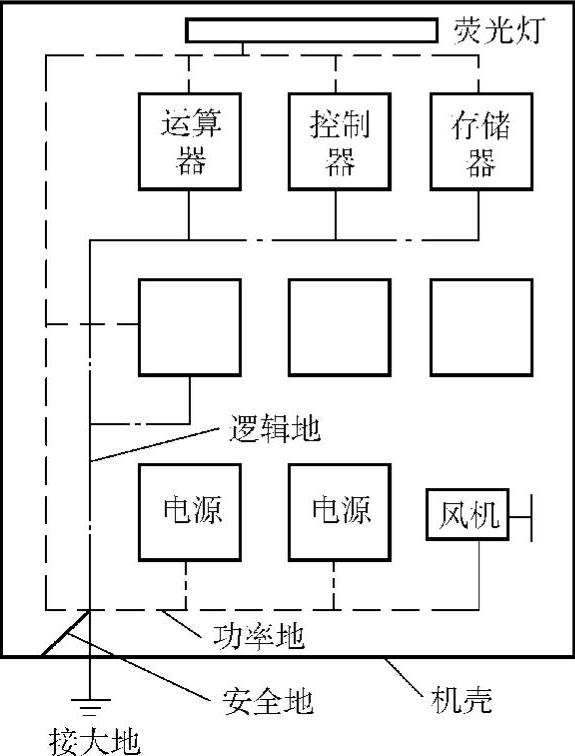

图6-23 计算机混合接地示意图

3）一点接地系统。在机内将逻辑地、功率地、安全地分开，并在机柜上引出三个相互绝缘的接地端子，其中逻辑地、功率地从机柜底座引至地板下的铜排网，然后从铜排网和机柜其他接地端子（安全地）各引出一根引线在同一点与接地体相连，见图6-25。此种方法逻辑地有一个统一的基准电平，减少了互相干扰，安全，且泄漏了静电。

上述三种方法，逻辑地母线一般采用35mm²或50mm²的铜排。接地电阻应小于或等于1Ω。

2.电子设备的接地

（1）辐射式接地系统把设备中信号地、功率地、安全地分开敷设的接地引下线接至电源室的接地总端子板，在板上三者再接在一起引直接地体，见图6-26。三者分开接地能避免电源干扰，多用于低频回路中，也叫一点接地。

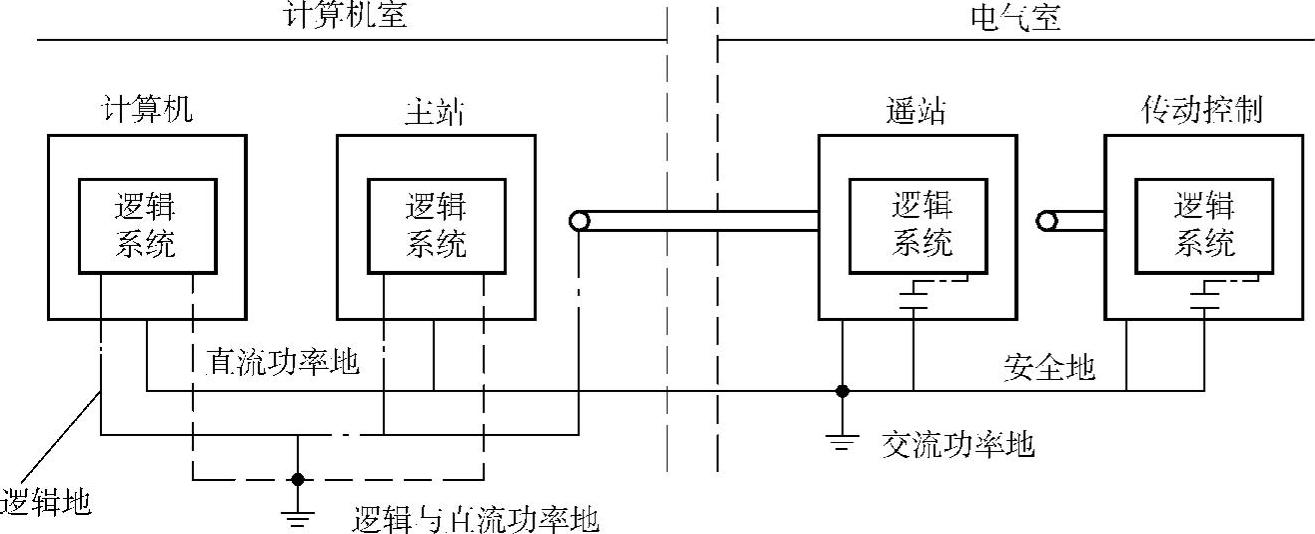

图6-24 计算机的分别接地示意图

其中信号地指设备中信号电路的放大器，混频器、扫描器、逻辑元件的接地，使之工作时有一个基准电平；功率地、安全地同计算机。

（2）环（网）状式接地系统将信号地、功率地、安全地都接在一个共用的环状接地母线上，也叫多点接地，用于高频回路。环状接地母线可设在电源室、地下室或其他单独房间，见图6-27。

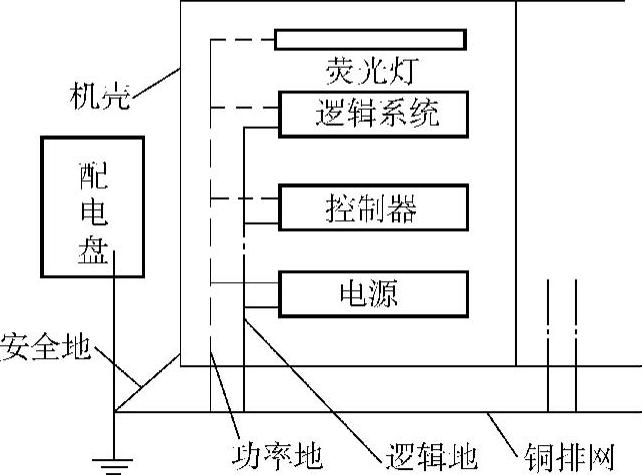

图6-25 计算机的一点接地示意图

图6-26 电子设备的辐射接地示意图

图6-27 电子设备的环式接地示意图

（3）混合接地系统将设备内接地点用辐射式接线，把信号地、功率地、安全地分开，在机壳上汇接在一点。然后把几台设备汇接点接在环状接地母线上，见图6-28。引至环状接地体上要用短、直、扁平线，该系统也用在低频与高频之间。

（4）上述三种方法接地电阻为1Ω，不得与防雷共用接地体，其接地体应单独设置，距离一般应大于5～10m，接地引下线的阻值由设备的灵敏电压决定，长度由波长而定，安装时按设计要求。

信号地接地引下线铜母线宽度由表6-4选择。

环状接地母线的选择，设备工作频率在1MHz以上时选用120mm×0.35mm的铜排，1MHz以下时选用80mm×0.35mm的铜排。环状母线的安装，如在木制地板的房间内也可按图6-22的方式安装。

表6-4 信号地接地引下线铜母线截面选择

电子设备的接地体与防雷引下线连接时，可采用图6-29的环状系统接地。

图6-28 电子设备的混合接地示意图

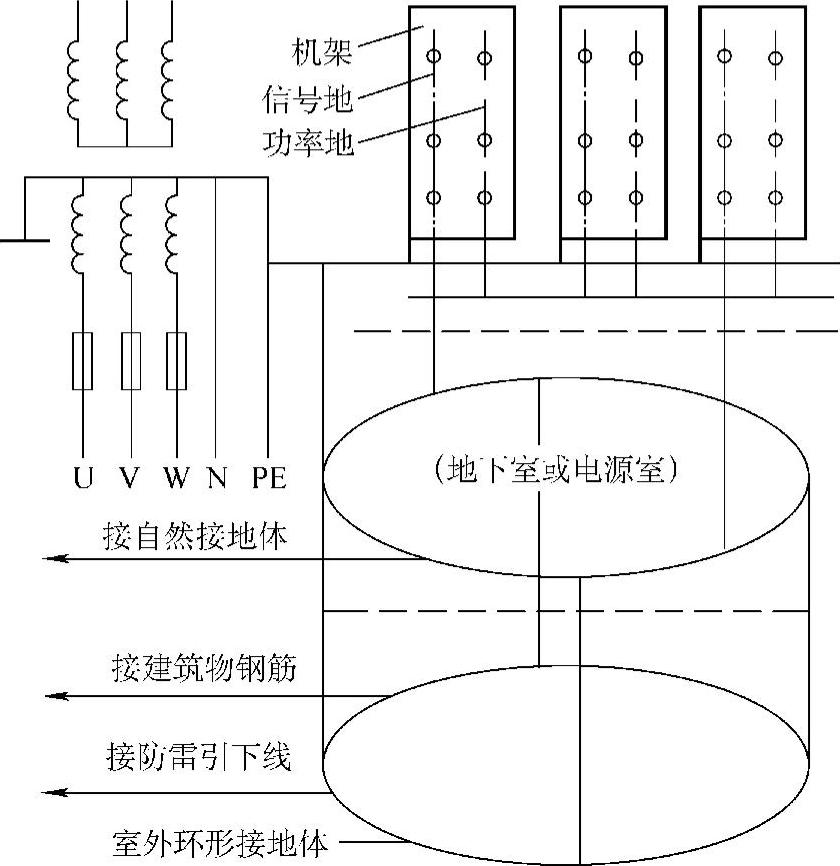

图6-29 防雷接地与电子设备共用接地示意图

3.高频电热设备接地

30kW以上的高频电炉一般安装在屏蔽室内，电源线引入时要装设电源滤波器，在装电源滤波器处应进行一点接地，接地电阻应小于或等于4Ω。当30kW以下的高频炉不设屏蔽室时，应接零，如图6-30所示。

4.一般电子仪表应采用接零，但交流与直流的接地要分开，以防焊接时烧坏晶体管。

5.电子医疗设备的接地

电子医疗设备如X光机、心电图仪、脑电图仪等外壳应可靠接地，一般都有接地端子，接地电阻小于或等于4Ω。有时为了避免干扰，应单独设置接地装置。

6.屏蔽接地

屏蔽电缆在屏蔽体入口处，其屏蔽层应接地；若用屏蔽线或屏蔽电缆接仪器时，则屏蔽层应有一个点接地或同一接地点附近多点接地；屏蔽的双绞线、同轴电缆在工作频率小于1MHz时，屏蔽层应采用单端接地，见图6-31。屏蔽接地的接地电阻应小于或等于4Ω。

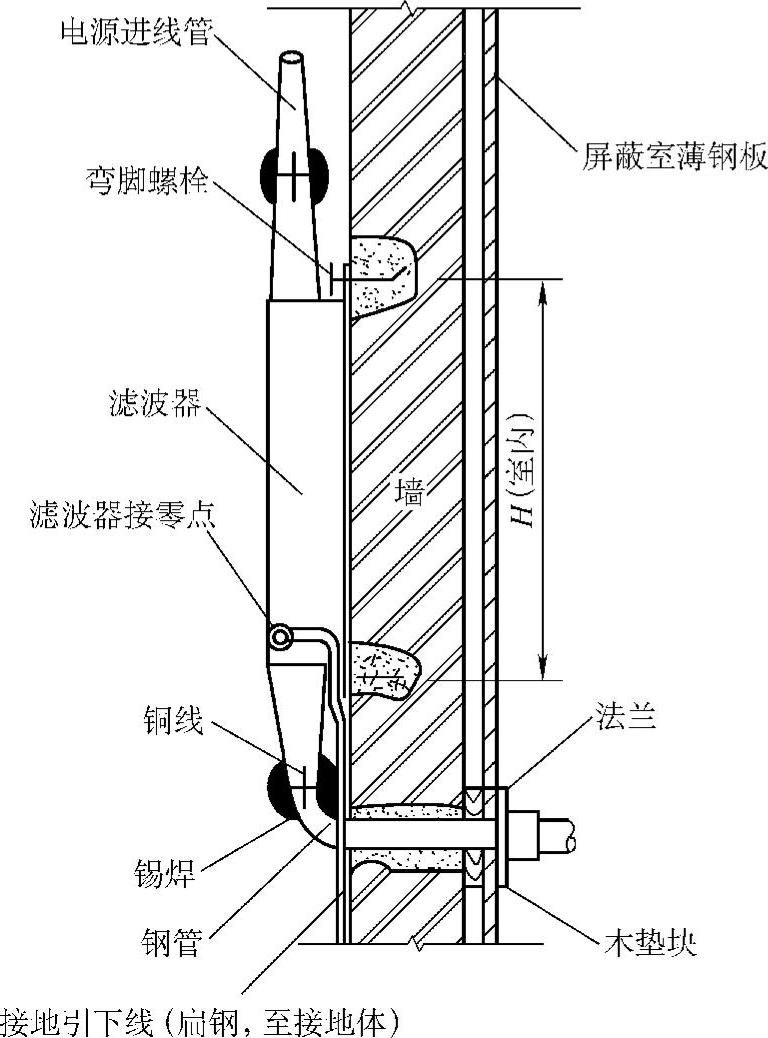

图6-30 高频电热设备的接地示意图

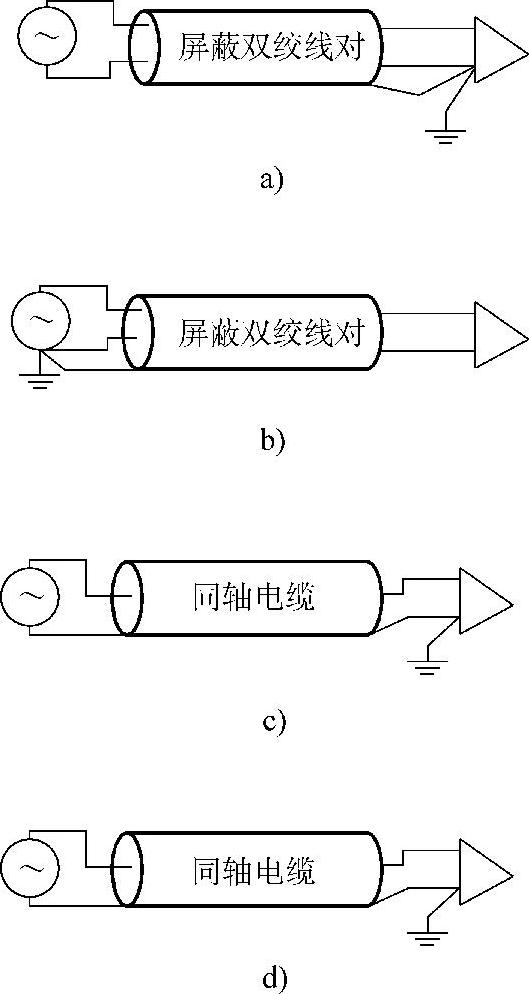

图6-31 屏蔽电缆的单端接地
