显示记录仪表分类及应用场景分析
【摘要】：能够显示或记录测量结果的仪表叫显示记录仪表，显示记录仪表的分类见表5-21。表5-21 显示记录仪表的分类动圈式显示仪表 按其是否内装前置放大器可分为XC系列和XF系列，按其功能可分为指示仪和调节仪。近年来，数字式显示仪表得到广泛应用。表5-22 光柱型指示仪表的主要技术性能（续）记录型显示仪表主要指以过程变量的变化趋势记录和数据记录为主要功能的仪表。
能够显示或记录测量结果的仪表叫显示记录仪表，显示记录仪表的分类见表5-21。
表5-21 显示记录仪表的分类
（1）动圈式显示仪表 按其是否内装前置放大器可分为XC系列和XF系列，按其功能可分为指示仪和调节仪。动圈式显示仪表结构简单，工作可靠，价格低廉，多年来，得到广泛应用，但存在准确度低，抗震性能差，信号预处理能力差等缺点。
（2）数字式显示仪表 与动圈式仪表相比，由于数字式显示仪表内部不含可动部件，而是由前置放大器和数字电路（或者微处理器）构成，因而具有：1）标度变换功能；2）非线性补偿功能；3）显示、报警、位式调节、线性输出、PID调节等功能；4）抗冲击、抗震动等特点。近年来，数字式显示仪表得到广泛应用。
（3）光柱型指示仪表 光柱型指示仪表是近几年研制并获得广泛应用的一种新型仪表。它主要以棒状图形的变化来模拟显示被测变量的数值。因此，这类仪表不但具有动圈式指示仪表能连续反映被测对象变化状况的优点，还克服了动圈式仪表准确度低、响应速度慢、抗震性能差的缺陷。而且由于棒图的标度线多达201线，所以它又具有数字型显示仪表的准确度高、响应速度快、显示直观、抗震性能好的优点，还克服了数字显示闪烁跳动的缺点。光柱型指示仪表的主要技术性能见表5-22。

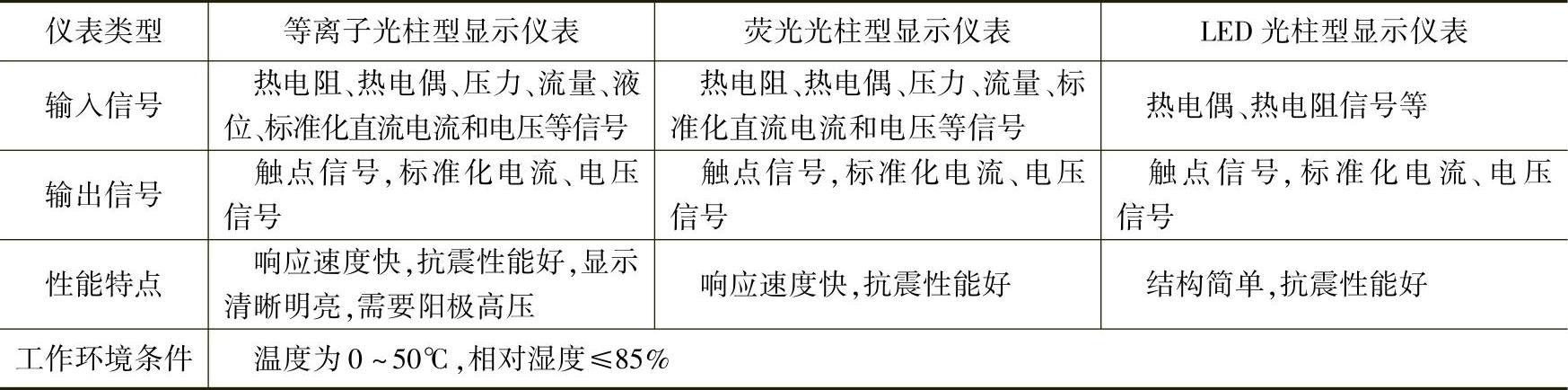

表5-22 光柱型指示仪表的主要技术性能
（续）
记录型显示仪表主要指以过程变量的变化趋势记录和数据记录为主要功能的仪表。应用较多的有4类：
（1）自动平衡显示记录仪 由测量桥、放大器、伺服电动机、同步电动机、显示与记录机构等组成，以晶体管和小规模集成电路为器件的机电结合型显示记录仪，该类仪表可分为圆图记录（调节）仪、小型长图记录（调节）仪和长图记录（调节）仪等。原理见图5-42。

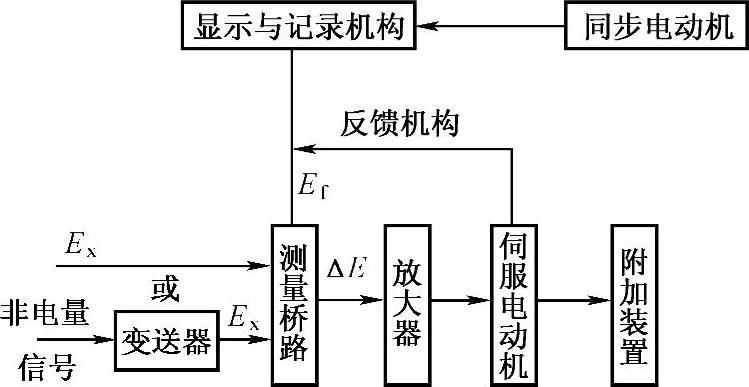

图5-42 自动平衡显示记录仪的原理框图
（Ex－电量信号Ef－反馈信号ΔE＝Ex－Ef）
（2）微机型显示记录仪 根据功能不同可分为微机型数据记录仪、故障报警显示记录仪和显示记录调节仪。微机型显示记录仪具有体积小、功能全、准确度高的优点，应用越来越广泛，原理见图5-43。
（3）无纸记录仪 无纸记录仪是大容量固态存储器、微处理器、液晶显示器等新技术综合应用的产物，具有操作简单、易于维护、保存现场数据能力强、安全可靠等优点，功能齐全，具有RS485通信功能，可与上位微机联网，是全新概念的记录仪表，正在迅速推广应用中。

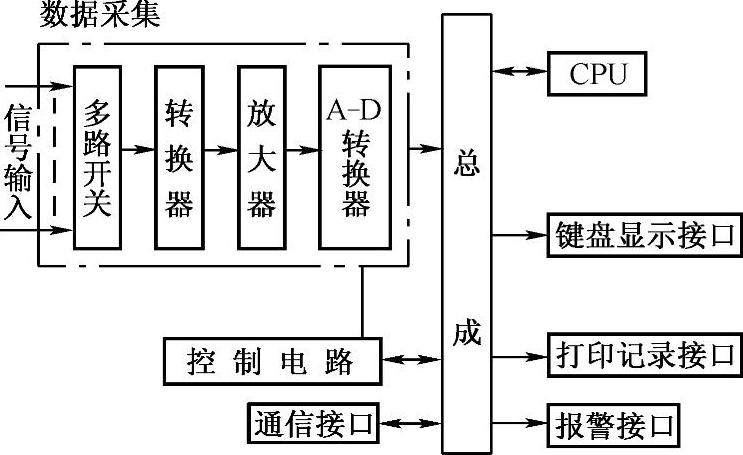

图5-43 微机型显示记录仪的原理框图
（4）闪光报警显示仪 在自动测量和控制系统中，能接收其他仪表的报警信号，以光和声的形式显示和报警。目前大致有逻辑电路型和微机型两类。
