电动单元组合仪表与控制调节仪表

2023-06-29 理论教育版权反馈

【摘要】：由电动单元组合仪表构成的简单调节系统见图5-38。电动单元组合仪表不仅可以灵活地组成各种调节系统，还可以和气动单元组合仪表、巡回检测、数据处理装置以及工业控制机等配合使用。电动单元组合仪表分为调节单元类、转换变送单元类、计算单元类、显示单元类、给定单元类、执行单元类和辅助单元类。图5-38 由电动单元组合仪表构成的简单调节系统方框图表5-20 DDZ-Ⅱ型与DDZ-Ⅲ型仪表比较①DDZ-Ⅱ型中的差压变送器也有矢量机构的新品种。

（1）单元组合式仪表是根据自动检测和调节系统中各个环节的不同功能和使用要求，将整套仪表划分成若干个具有独立作用的单元，各单元之间用统一的标准信号来联系。单元的品种为数不多，但可按照生产工艺的需要加以组合，构成多种多样的、复杂程度各异的自动检测和调节系统。

由电动单元组合仪表构成的简单调节系统见图5-38。图中调节对象代表生产过程中的某个环节，调节对象输出的是被调参数，如压力、流量、温度等工艺参数。这些工艺参数经变送单元转换成相应的电信号后，一方面送到显示单元供指示或记录，同时又送到调节单元中，与给定单元送来的给定值相比较。调节单元按照比较后得出的偏差经某种运算后发出调节信号，控制执行单元的动作，将阀门开大或关小，改变控制量，如生产工艺中的燃料油、蒸气等介质流量的多少，直至被调参数与给定值相等为止。从图5-38中可以看出，对于不同的调节对象只需更换一个或几个单元，如更换变送单元、调节单元等，就可以满足不同的调节要求。

电动单元组合仪表不仅可以灵活地组成各种调节系统，还可以和气动单元组合仪表、巡回检测、数据处理装置以及工业控制机等配合使用。

电动单元组合仪表分为调节单元类、转换变送单元类、计算单元类、显示单元类、给定单元类、执行单元类和辅助单元类。主要单元及组合方式见图5-39。其中Ⅱ型和Ⅲ型的主要区别见表5-20。

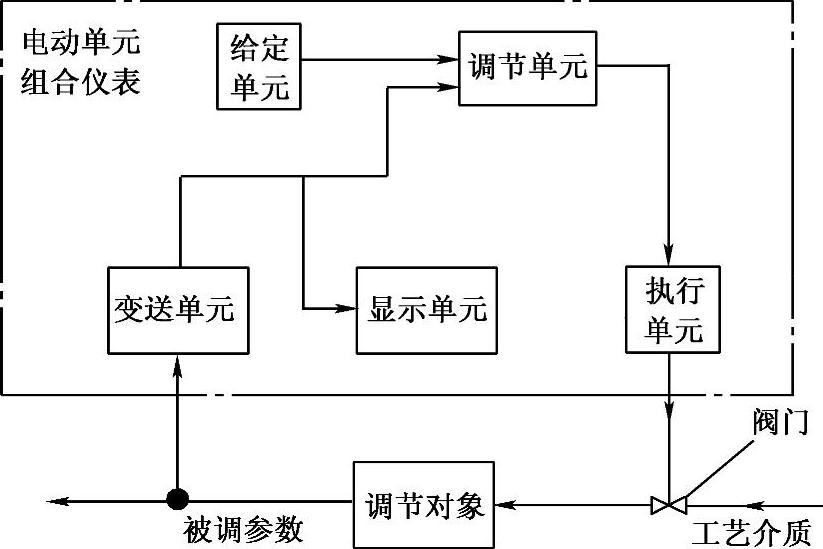

图5-38 由电动单元组合仪表构成的简单调节系统方框图

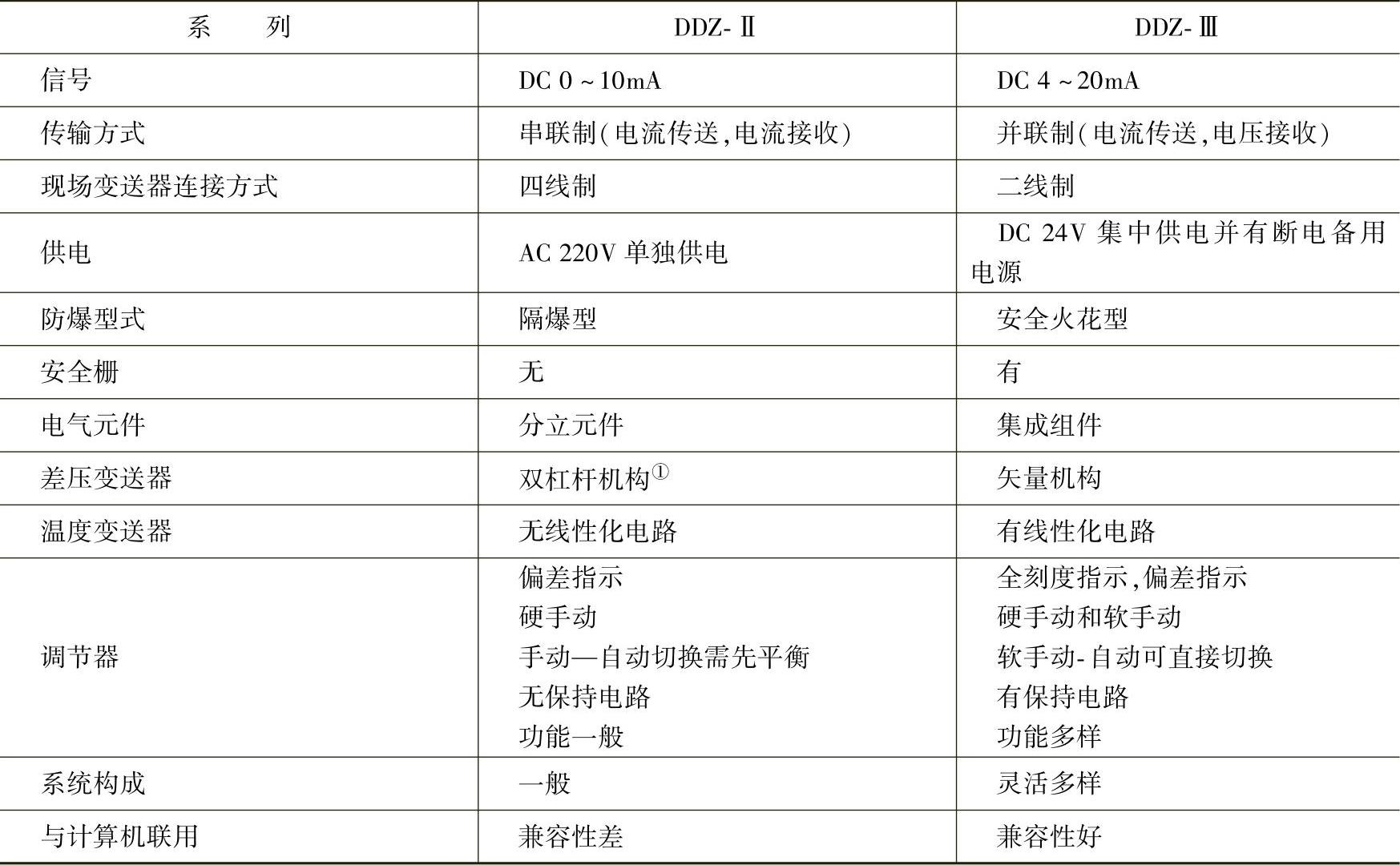

表5-20 DDZ-Ⅱ型与DDZ-Ⅲ型仪表比较

①DDZ-Ⅱ型中的差压变送器也有矢量机构的新品种。

（2）控制调节仪表是由热电偶、热电阻、变送器与动圈仪表配合组成的指示、调节、控制仪表，最常用的就是XCT系列动圈式调节仪表。

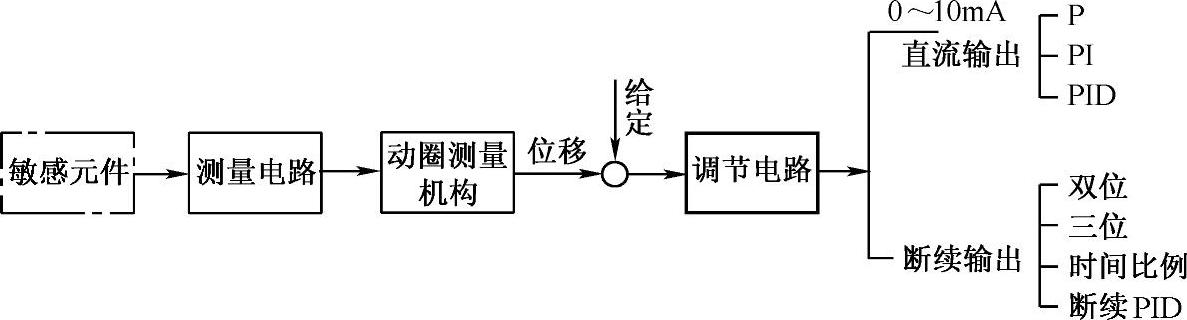

动圈式仪表的基本组成见图5-40，它由测量电路、动圈机构和调节电路三部分组成。各种类型的动圈式指示调节仪表，测量指示部分是相同的，调换不同的调节电路可以构成各种不同调节规律的调节仪表。

图5-41为动圈式调节仪表的结构示意图，被调参数经敏感元件转换成电信号，再经测量电路转换成通过动圈的微安级电流，使动圈偏转一定角度，固定在动圈上的测量指针1指

图5-39 DDZ-Ⅲ型仪表组合系统示意图

图5-40 动圈指示调节仪表方框图

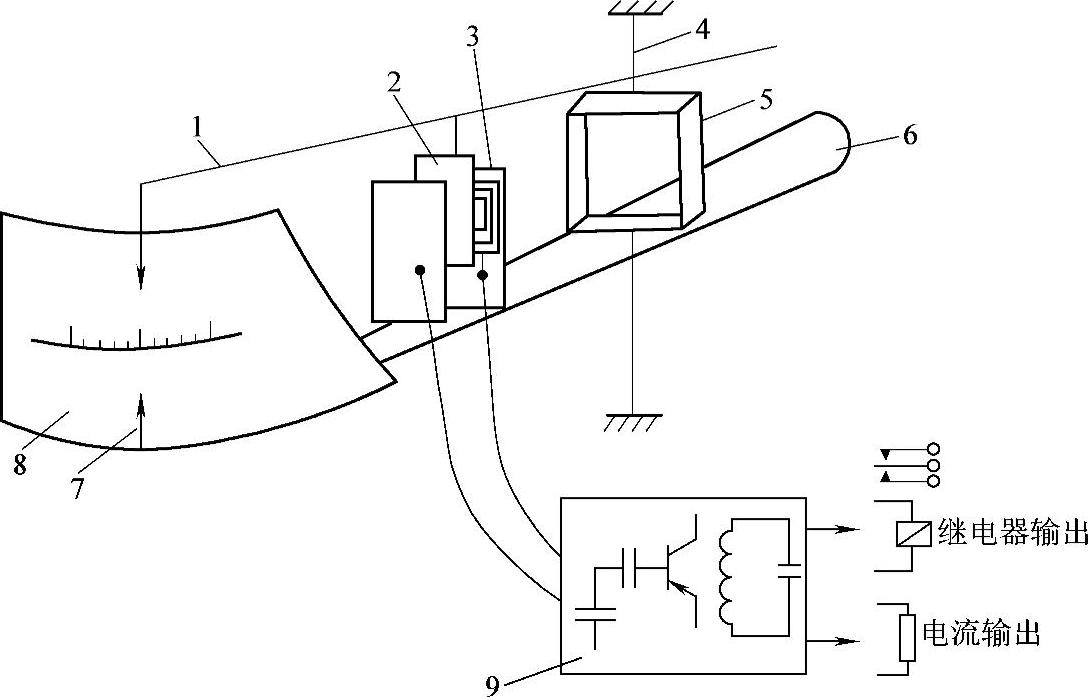

图5-41 动圈式调节仪表结构示意图

1－测量指针 2－铝旗 3－检测线圈 4－张丝 5－动圈 6－给定针支板 7－给定针 8－刻度板 9－振荡放大器

示出被调参数。在刻度板的下边有一个可以左右移动的给定针7，给定针上固定着一个检测线圈3。同时在测量指针1上固定着铝旗2。当被调参数低于给定值时，铝旗在检测线圈外，此外检测线圈的电感量最大，放大器9中的振荡器处于振荡状态，通过检波功率放大后，使继电器吸合。当被调参数高于给定值时，铝旗进入检测线圈，减少了检测线圈的电感量，使振荡器停振，从而使继电器释放。在振荡放大的基础上附加各种反馈电路，可以得到不同的调节规律，如位式和连续电流输出PID调节规律等。
