孔板流量计的安装和计量原理

【摘要】:而节流式(压差)流量计则需在管道上设置节流装置孔板、喷嘴或文丘里管,目的是取得管道中流体经过时的压力差Δp,作为差压变送器的输入信号。这里仅以孔板流量计为例进一步说明流量的计量。孔板流量计的设置及安装示意见图5-30和图5-31。图5-30 与节流装置配套的流量测量和调节系统方框图图5-31 流量计量管路连接示意图图5-32 流量计量记录调节原理方框图

一般的流量计除节流式(压差)流量计外,其他型式的流量计都是用法兰直接安装在管道上,流量计便能显示流量的数值或引出电信号的接点,以利于控制和调节。而节流式(压差)流量计则需在管道上设置节流装置孔板、喷嘴或文丘里管,目的是取得管道中流体经过时的压力差Δp,作为差压变送器的输入信号。根据伯努利(Bernoulli)原理,即可得出流量G(质量)或Q(体积)的计算公式:


式中 C——常数,由节流装置决定的常数;

F——节流面积;

Δp——压力差;

ρ——流体的密度。

这里仅以孔板流量计为例进一步说明流量的计量。孔板流量计的主要部件是孔板(经过机械加工的精密节流装置)、导压管(将孔板两端的压力信号引入差压变差器)、差压变送器、开方器(将差压变送器的输出电流信号进行开方运算,得到与被测流量成正比的输出电流)、积算器(累计流量)、显示器(显示瞬间流量)、调节器(提供信号到自动控制装置)以及附件(保温箱、平衡容器、辅助容器等)。此外,孔板的安装其前后必须有4m以上的直管段。孔板流量计的设置及安装示意见图5-30和图5-31。

流量计量记录调节原理方框图见图5-32。

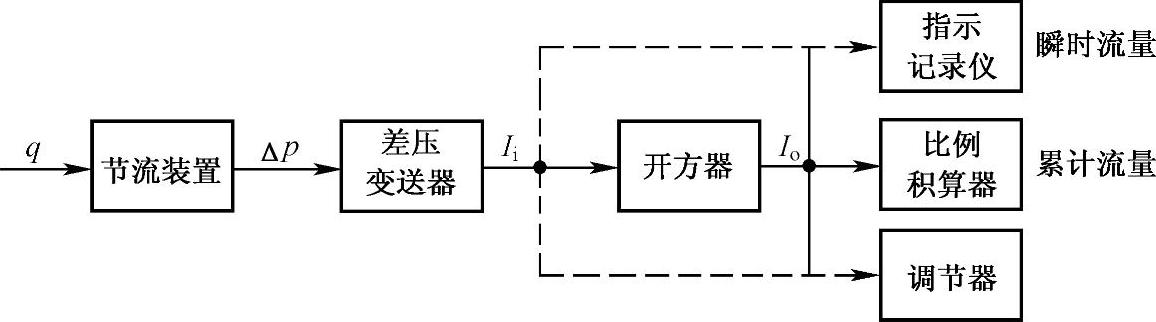

图5-30 与节流装置配套的流量测量和调节系统方框图

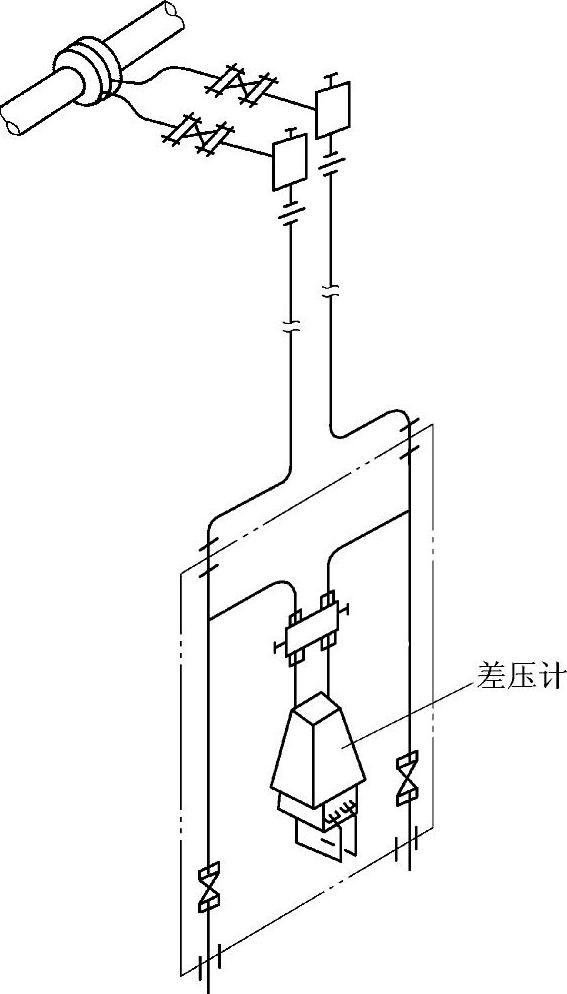

图5-31 流量计量管路连接示意图

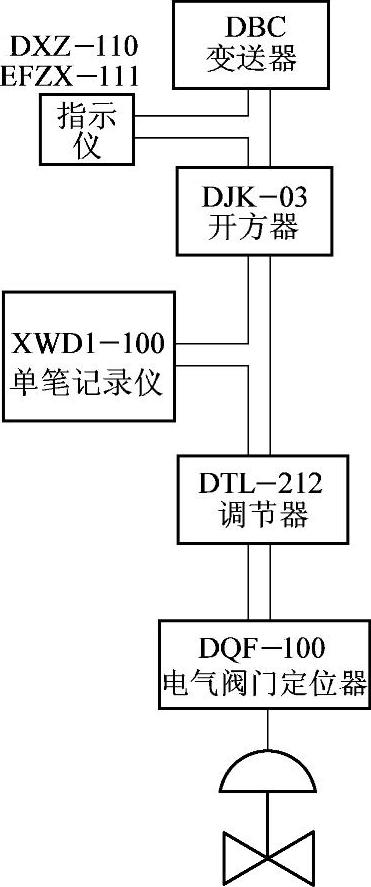

图5-32 流量计量记录调节原理方框图
