电缆线径要求及电源匹配原则

2023-06-29 理论教育版权反馈

【摘要】：必要时应测其绝缘电阻。表4-2 SM-01-F3主板参数（续）（续）2）TXV＋、TXV－提供各分支点24V电源，要求线径≥0.75mm2。2）TXV＋、TXV－、TXA＋、TXA－可与其他弱电信号电缆共用一根随行电缆，其余高于24V的强电信号电缆使用另一根随行电缆。

1.井道及随行电缆布线（见图4-28）

2.电缆布线要求

井道内电缆和随行电缆中均有四根用于通信的电缆，即TXV＋、TXV－、TXA＋和TXA－，对其必做到以下几点：

1）防止通信电缆TXV＋、TXV－、TXA＋、TXA－与其他电缆之间短路。通电之前，必须用万用表检查这四根电缆与其他电缆间是否有回路，如，24V、36V、110V、220V、380V或其他电源电缆。必要时应测其绝缘电阻。

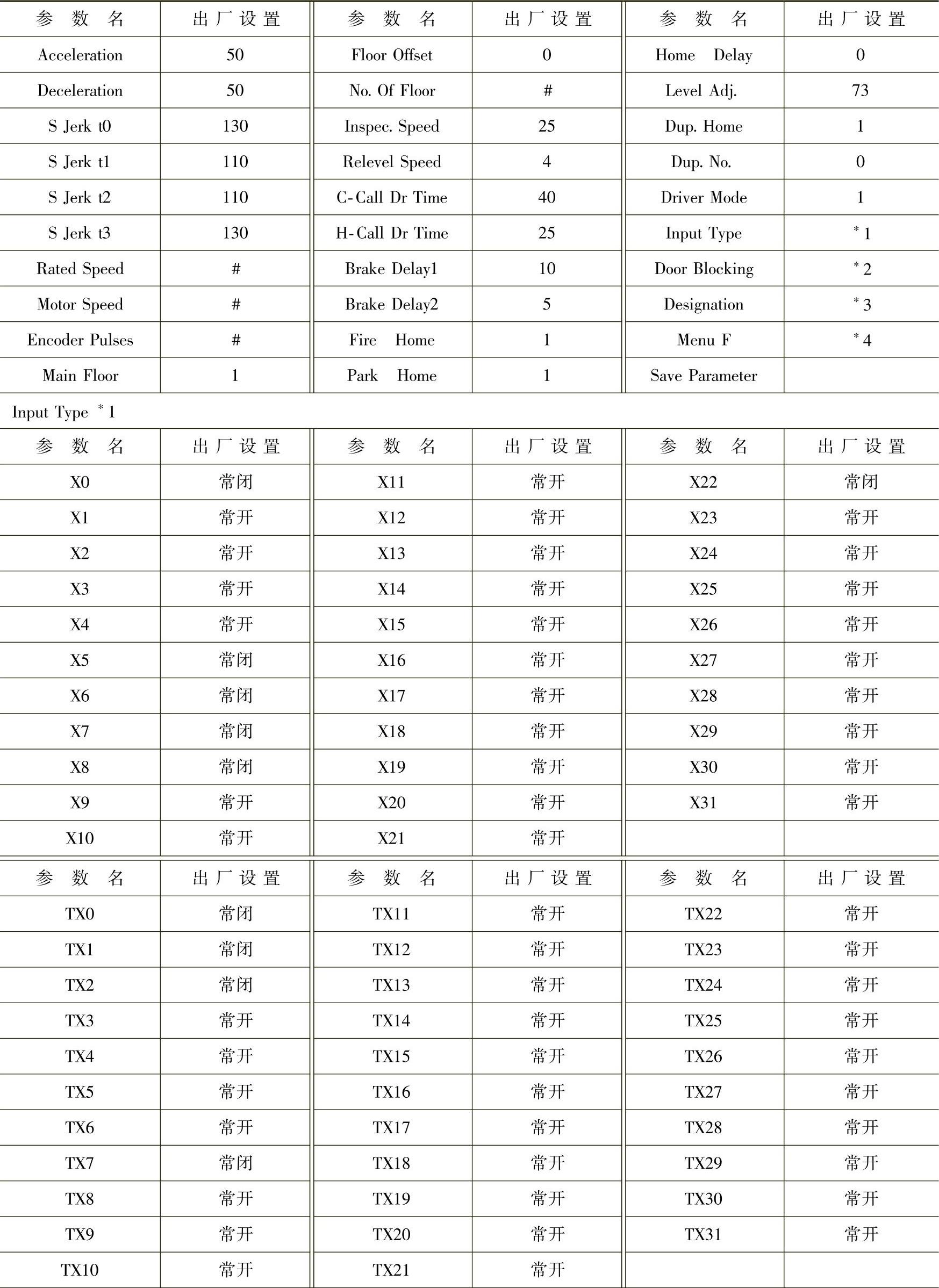

表4-2 SM-01-F3主板参数

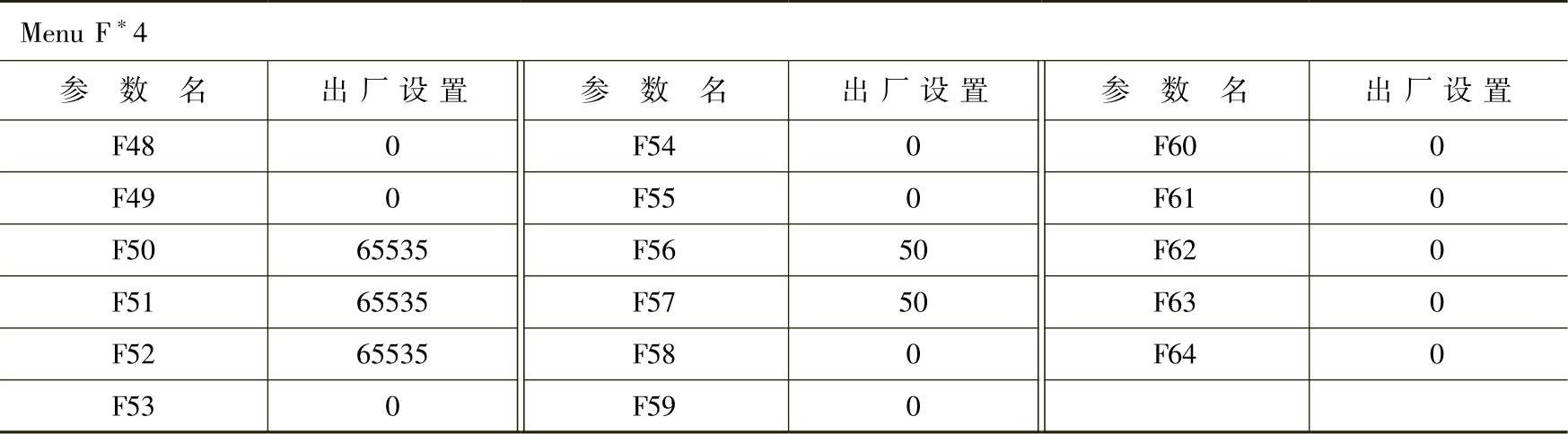

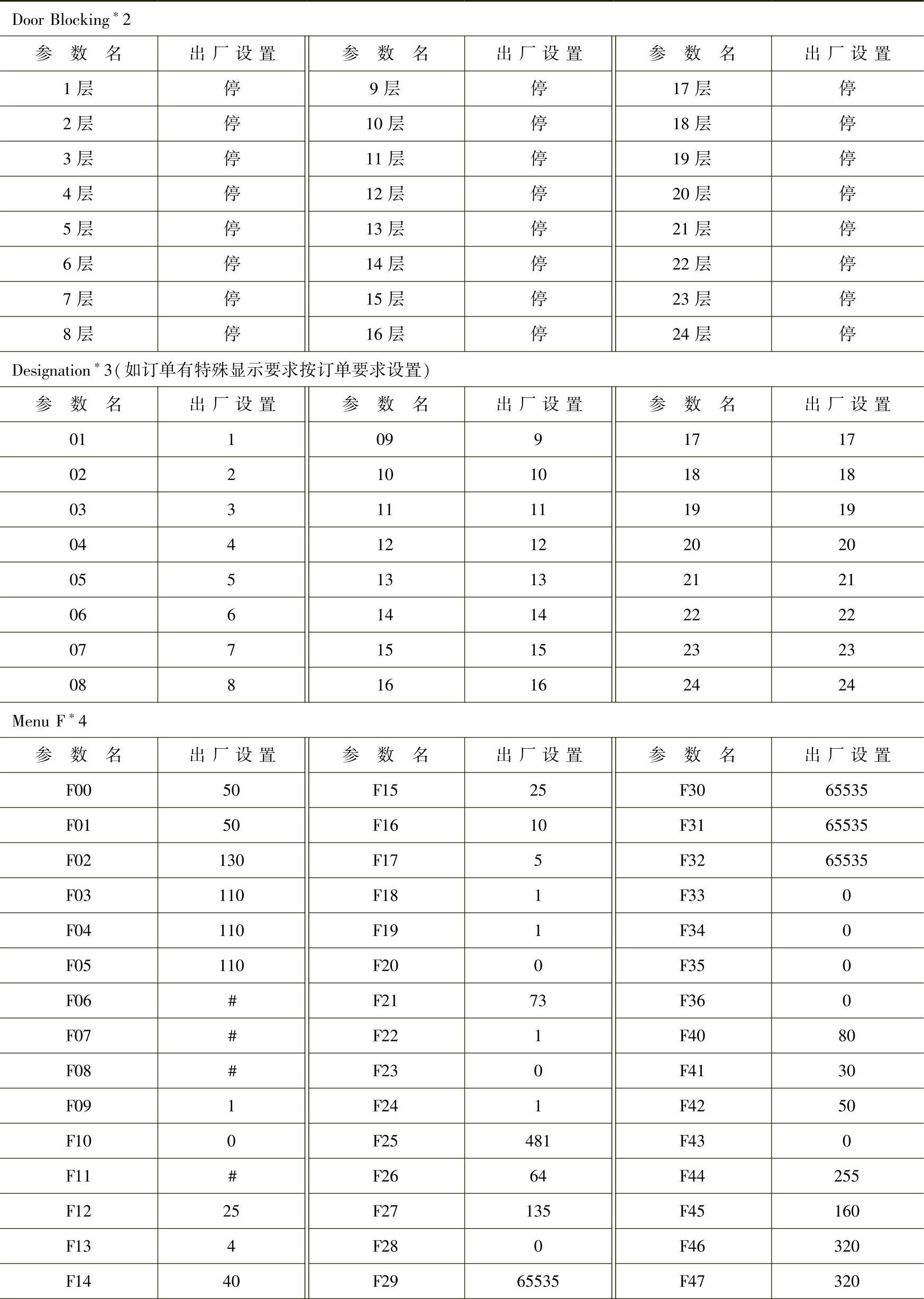

（续）

2）TXV＋、TXV－提供各分支点24V电源（分支点包括轿厢内的轿顶控制器、轿厢控制器和轿厢显示器以及各召唤箱控制器），要求线径≥0.75mm²。

3）TXA＋、TXA－为主控制器与各分支点之间的通信总线。

4）采用非屏蔽双绞线，建议TXA＋为黄色，TXA－为绿色。

5）双绞线规格：特性阻抗120Ω，允许范围±10％；

绞合节距：≤30mm；

线径：≥0.75mm²。

6）通信线与动力线平行布线段超过5m时，通信线与动力线必须相距30cm以上，以防止电源串扰。当限于布线空间无法满足条件时，须采用屏蔽双绞线，且屏蔽线单端接地。

7）井道电缆和随行电缆要注意强电（包括门机电源、安全回路、门锁回路、照明电路等）与弱电（包括通信线、直流0V线、直流24V线、平层干簧、端站强迫减速开关、端站限位开关等）分开。通信线必须采用双绞线，双绞线绞距在20～30mm之间。有条件地使用屏蔽双绞线，并且屏蔽层接地。

8）如果强电与弱电平行布线，那么必须使得强电分布在一边，弱电分布在另一边。在强电与弱电之间必须用接地线分隔开。

3.召唤箱与TXV＋、TXV－、TXA＋、TXA－的连接方式

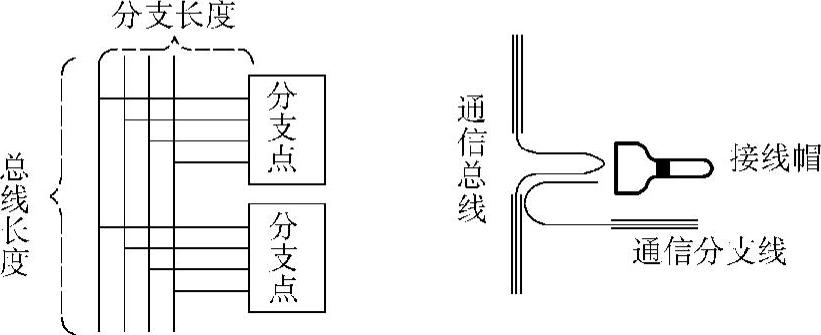

图4-29 分支线与总线的连接

1）采用总线分支方式，必须保证分支线与总线的接点接触良好，如图4-29所示。

2）TXV＋、TXV－、TXA＋、TXA－可与其他弱电信号（电压≤24V）电缆共用一根随行电缆，其余高于24V的强电信号电缆使用另一根随行电缆。

3）总线与分支线连接点处应剥去绝缘护套，不截断，接入接线端子一端。端子另一端接分支线。总线长度≤500m，分支长度≤3.0m。总线两端安装120Ω终端匹配电阻，如果不接此终端匹配电阻，通信抗干扰能力将降低。
